인라인 검사 및 측정을 위한 PCB 홀 테스트 장비

PCB 홀 테스트 장비는 제조업체가 조립 불량, 불량품 발생 또는 재작업으로 이어지기 전에 홀 품질 문제를 파악하는 데 도움을 줍니다. 생산 과정에서 정렬 불량, 불완전한 드릴링, 버(burr), 불규칙한 홀 형상과 같은 문제는 도금, 삽입 및 후속 납땜 공정에 영향을 미칠 수 있습니다. 이러한 유형의 검사 장비는 더 빠른 품질 검사, 더욱 일관된 작업자 검토 및 생산 라인의 공정 제어를 지원하도록 설계되었습니다.

제품 개요

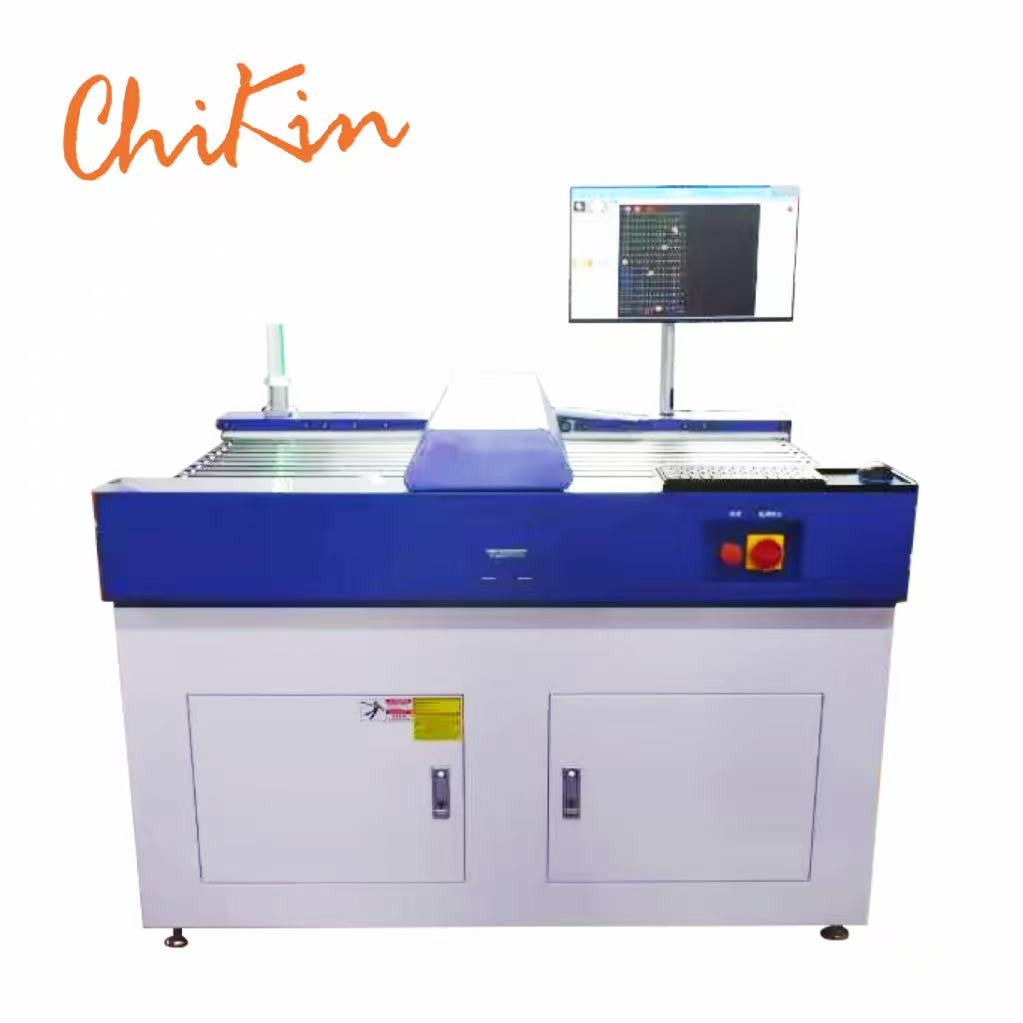

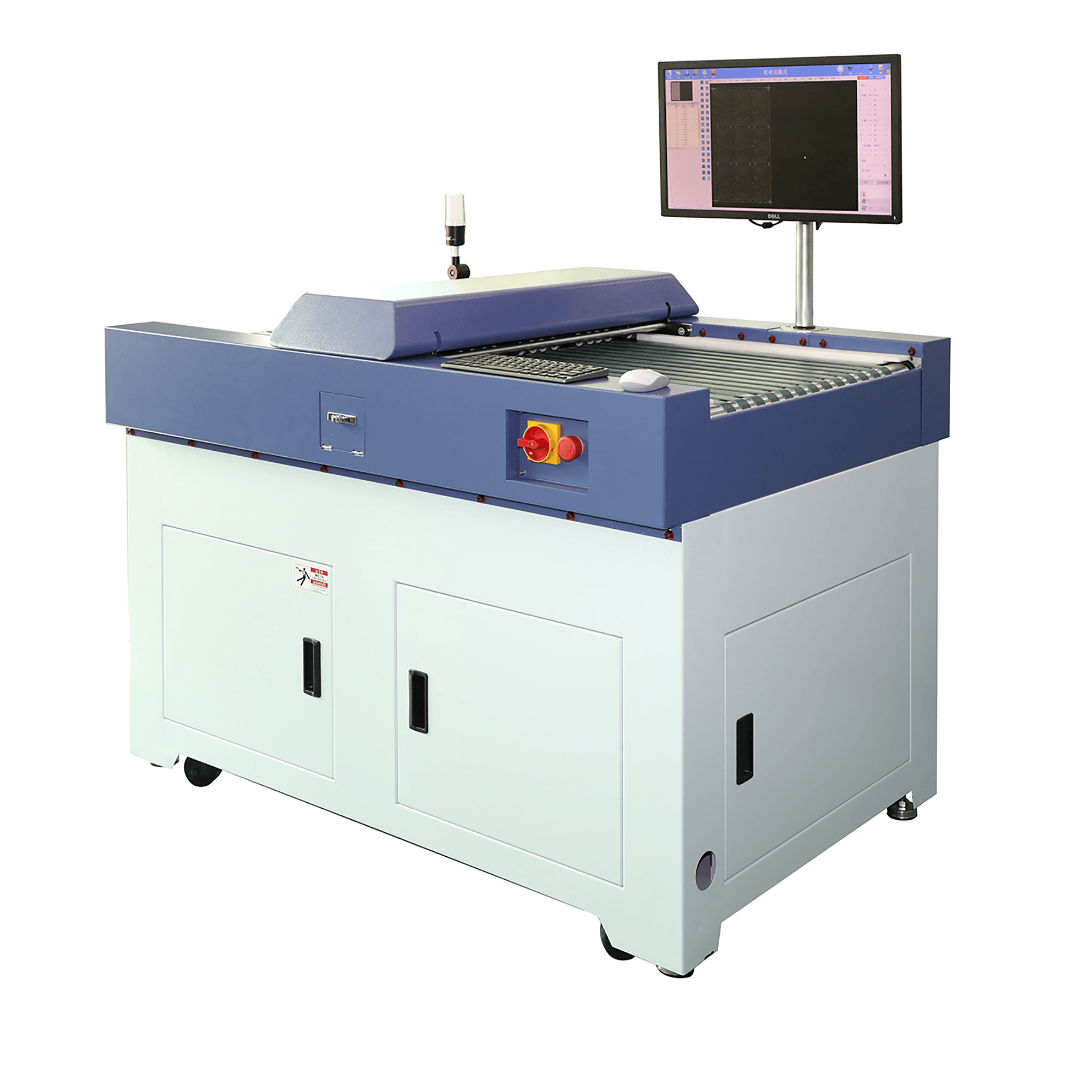

이 장비는 컨베이어식 이송대, 밀폐형 캐비닛 본체, 외부 모니터 및 작업자 입력 장치를 갖춘 산업용 검사 및 측정 시스템으로 소개됩니다. 외관상으로 볼 때, 전자 제품 제조 분야의 자동 또는 반자동 검사 워크플로우에 적합하게 설계된 것으로 보입니다. 실제 검사 구성에 따라 PCB 드릴링 테스트 장비 또는 PCB 홀 품질 검사기로 사용될 수 있지만, 정확한 측정 방식은 제공된 정보에서 확인할 수 없습니다.

이 기계의 레이아웃은 실용적인 작업 흐름을 보여줍니다. 판재나 평평한 부품이 롤러 컨베이어를 따라 이동하고, 검사 결과는 모니터에서 확인하며, 작업자는 키보드와 마우스를 통해 시스템과 상호 작용할 수 있습니다. 또한, 밀폐형 캐비닛 구조는 검사 공간을 더욱 청결하게 유지하고 내부 부품을 먼지와 취급 과정에서의 간섭으로부터 보호하는 데 도움이 됩니다.

주요 기능 및 눈에 띄는 특징

컨베이어식 운송

상단에 장착된 롤러 컨베이어는 판재 또는 패널을 위한 안내 경로를 제공합니다. 이러한 형식은 반복적인 위치 지정이 중요한 인라인 검사, 배치 분류 또는 작업자 지원 검토에 유용합니다.

산업용 밀폐 공간

아래쪽의 밝은 색 캐비닛과 위쪽의 파란색 하우징은 접근 도어와 정비 개구부를 갖춘 보호된 기계 본체를 형성합니다. 이러한 디자인은 유지 보수 접근성과 작업자 안전이 모두 중요한 공장 설비에서 흔히 볼 수 있습니다.

전용 제어 인터페이스

외부 디스플레이, 키보드 및 마우스는 소프트웨어 기반 검사 또는 측정 워크플로를 나타냅니다. 모니터는 검사 이미지, 측정 데이터, 경보 또는 합격/불합격 판정을 확인하는 주요 장치 역할을 할 가능성이 높습니다.

안전 및 서비스 세부 정보

눈에 잘 띄는 비상 정지 버튼과 제어판은 생산 환경에서 중요한 실용적인 특징입니다. 바퀴가 달리거나 수평을 유지할 수 있는 받침대는 고정식 벤치 장비보다 작업장이나 검사실에 더 쉽게 설치할 수 있음을 시사합니다.

재료 및 마감 옵션

외관상으로 볼 때, 기계의 외함은 도색 또는 분체 도장된 판금으로 만들어졌으며, 운반대를 지지하는 금속 프레임이 있는 것으로 보입니다. 롤러 요소와 제어 장치는 금속과 플라스틱 부품이 혼합되어 있을 수 있습니다. 파란색과 흰색의 산업용 마감은 표면 내구성과 손쉬운 청소가 장식적인 스타일보다 더 중요한 공장 환경에 적합합니다.

PCB 홀 측정기를 다른 검사 시스템과 비교하는 구매자는 외관상의 마감뿐만 아니라 외함의 견고성, 내식성, 케이블 보호 및 접근성 설계도 평가해야 합니다.

제조 및 검사 워크플로

이미지만으로는 정확한 공정을 확인할 수 없지만, 이 기계는 수동 검사보다는 자동화된 검사 워크플로우에 맞춰 설계된 것이 분명합니다. 일반적인 설정에서 작업자는 보드를 로드하고, 컨베이어는 보드를 검사 영역 아래로 이동시키며, 소프트웨어 또는 비전 시스템은 구멍 상태나 관련 표면 특징을 분석합니다. 분석 결과는 화면에서 바로 확인할 수 있으며, 합격/불합격 여부 결정 또는 공정 조정이 가능합니다.

PCB 드릴 홀 테스터로 구성된 경우, 해당 장비는 홀 위치, 청결도, 모서리 상태 또는 반복 생산 과정에서의 일관성과 관련된 검사를 지원할 수 있습니다. 센싱 기술이 알려지지 않았으므로 정밀도, 속도 또는 감지 깊이와 같은 성능 관련 주장은 공급업체에 확인해야 합니다.

응용 시나리오

이러한 유형의 장비는 평면 패널, 회로 기판 또는 이와 유사한 형태의 제품에 대한 정밀 검사가 필요한 전자 제품 제조 라인에 적합합니다. 일반적인 사용 사례로는 입고 품질 검사, 드릴링 후 검사, 작업자 지원 육안 검사 및 생산 중 품질 보증 샘플링 등이 있습니다. 특히 PCB 검사에 맞게 구성된 장비는 사람의 조작 오류를 줄이고 홀 관련 검사의 반복성을 향상시키는 데 도움이 될 수 있습니다.

품질 관리 고려 사항

PCB 드릴링 테스트 장비를 평가할 때 구매자는 시스템의 보드 위치 지정, 이미지 선명도, 조명, 결함 분류 및 데이터 기록 방식을 확인해야 합니다. 또한 장비가 홀 직경, 위치, 도금 상태를 검사하는지, 아니면 표면 결함만 검사하는지 확인하는 것도 중요합니다. 이미지는 전문적인 산업용 설비를 보여주지만, 정확한 측정 기능은 이미지에서 확인할 수 없으므로 구매 전에 반드시 확인해야 합니다.

구매자를 위한 맞춤 설정 안내

주문하기 전에 보드 크기 범위, 검사 대상, 라인 레이아웃 및 작업자 워크플로를 정의하십시오. 컨베이어 폭, 소프트웨어 템플릿, 고정 장치, 조명 배치 또는 인터페이스 언어 등 다양한 환경에 맞게 장비를 조정할 수 있는지 문의하십시오. 특정 드릴링 표준에 맞는 PCB 홀 품질 검사기가 필요한 경우, 샘플 검사 기준과 합격/불합격 기준에 대한 명확한 설명을 요청하십시오.

주요 결정 요인으로는 제품 유형, 적재 방식, 검사 내용, 유지보수 용이성, 소프트웨어 사용 편의성, 그리고 장비가 생산 라인에 어떻게 통합되는지 등이 있습니다. 우수한 PCB 홀 측정기는 일반적인 보드 크기에만 국한되지 않고, 실제로 제어해야 하는 결함 유형에 적합해야 합니다.

평가를 원하시면 저희에게 연락주세요.

PCB 홀 테스트 장비를 검사, 측정 또는 생산 품질 관리 목적으로 찾고 계신다면, 보드 샘플, 홀 요구 사항 및 생산 라인 조건을 알려주세요. 적절한 설정을 통해 장비는 더욱 일관된 검사를 지원하고 전자 제품 제조 과정에서 불필요한 재작업을 줄일 수 있습니다.
