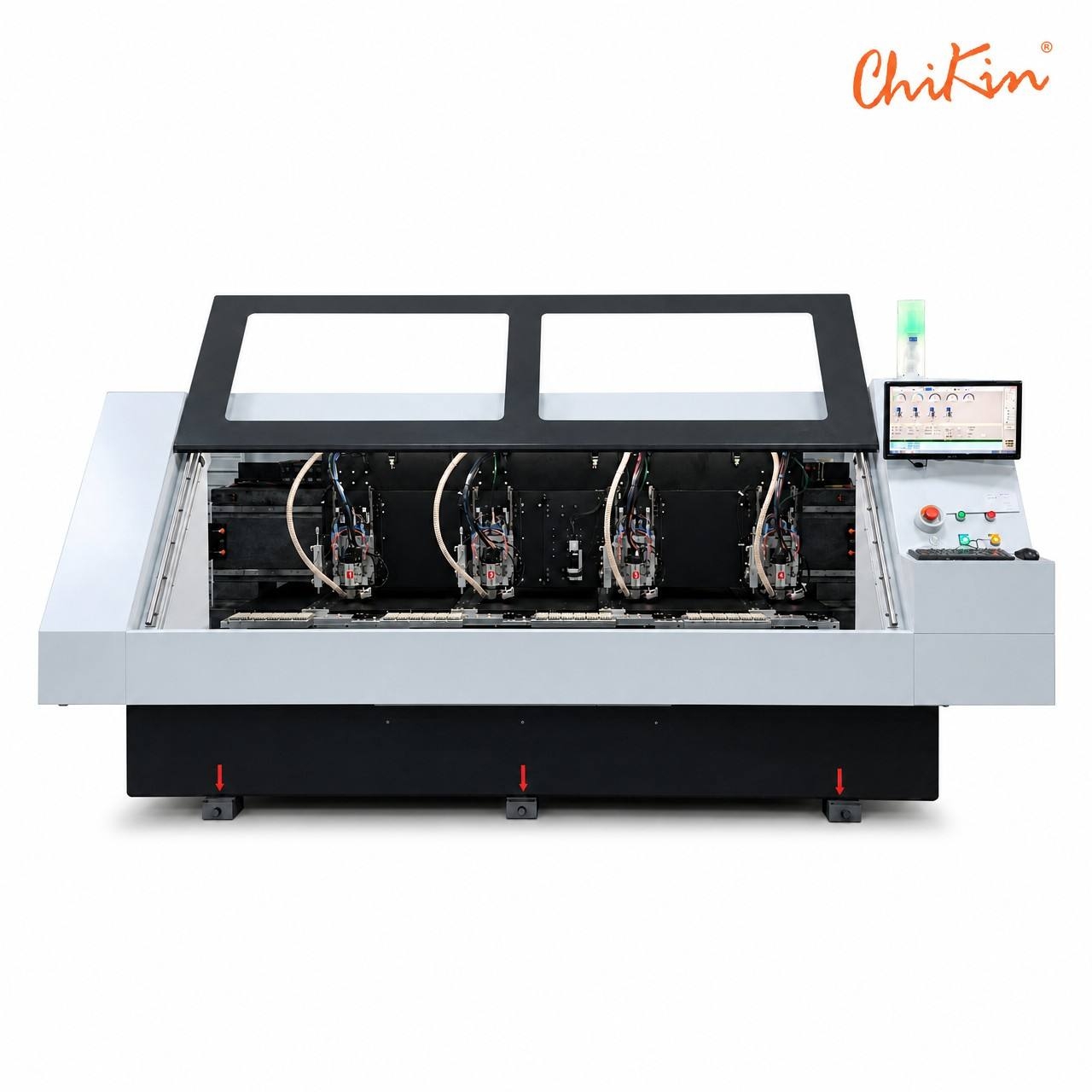

Die Chikin 4-Spindle PCB-boormasjien (CK-04D) is ontwerp vir vervaardigers wat maksimum boordeurset vereis sonder om presisie in te boet. Hierdie multi-spil PCB-boormasjien presteer in hoë-volume omgewings met sy vier gesinchroniseerde hoëspoed-spindels en intelligente outomatiseringskenmerke.
- Robuuste konstruksie met graniet Gebou op 'n premium granietbasis, bied die 4-spil PCB-boormasjien uitsonderlike vibrasiedemping en termiese stabiliteit — wat konsekwente mikrogat-akkuraatheid verseker, selfs tydens deurlopende hoëspoedwerking.
- Hoë-akkuraatheid lineêre gids en balskroef Hierdie multi-spindel PCB-boormasjien is toegerus met topgehalte Duitse Rexroth- of Japannese lineêre relings en balskroewe, en bied ultra-gladde beweging, vinnige deursnelhede tot 40 m/min (XY/Z), en noue ±0.005 mm herhaalbaarheid en posisioneringsakkuraatheid.
- Outomatiese Gereedskapverandering en Gevorderde Deteksiestelsels Die 4-Spindle PCB-boormasjien sluit 'n groot gereedskapsmagazyn (tot 200 posisies), volledig outomatiese gereedskapverandering, geïntegreerde gereedskaplengte-opsporing, gereedskapdiameter-opsporing, gebreekte gereedskap-opsporing (CBD) en opsionele drukvoetskakelaar (QIC) in — wat stilstandtyd dramaties verminder, mikrobore beskerm en onbewaakte produksie moontlik maak.
Kern Tegniese Hoogtepunte (CK-04D Model) :
- 4 hoëspoed-lugdraende spindels (160 000–200 000 RPM, 0,85 kW elk) met waterverkoeling
- Boorgereedskap se deursnee-bereik: 0.15–6.35 mm
- Granietmasjienbasis + Panasonic-aandryfstelsel
- CHIKIN CNC of SIEB & MEYER CNC84 beheer met Chinese/Engelse koppelvlak
- Tafelgrootte: 560 × 680 mm
- Opsionele lineêre skaalresolusie ±0.001 mm
- Krag: 220V/380V 3PH, 15KVA
- Masjiengewig ≈6100 kg, afmetings 3300×1850×1600 mm
Hierdie 4-spil PCB-boormasjien lewer 3-4 keer hoër deurset in vergelyking met enkel-spil modelle, wat dit ideaal maak vir massaproduksie van meerlaag FR4, HDI, rigiede-buigsame en fyn-toon PCB's. Volledig versoenbaar met Chikin se volledige PCB-lyn (freesmasjiene, lasersny, V-CUT, AOI, ens.).
Gerugsteun deur 'n 3-jaar presisiewaarborg en 24-uur wêreldwye ondersteuning - die 4-spil PCB-boormasjien is die slim keuse vir die opskaal van hoë-presisie boorwerk in 2026.
Kontak ons vir monsterverwerking, lewendige demonstrasie of gedetailleerde ROI-analise!
