정밀한 탁상 프레스 및 검사를 위한 링 세팅 기계

반지 세팅기는 작업장에서 흔히 발생하는 문제, 즉 모든 부품이 동일한 방식으로 처리되도록 프레스, 세팅 또는 측정 단계를 충분히 정밀하게 반복하는 방법을 해결하는 데 도움을 줍니다. 소량 생산, 시제품 조립 및 검사 작업에서 수공구는 작업자마다 다를 수 있습니다. 이와 같은 수동식 벤치 장착형 고정 장치는 작업자에게 견고한 프레임, 기계적 이점을 제공하는 긴 지렛대, 그리고 설정, 테스트 또는 가벼운 성형 작업 중에 힘을 가하거나 움직임을 모니터링하는 보다 안정적인 방법을 제공합니다.

제품 개요

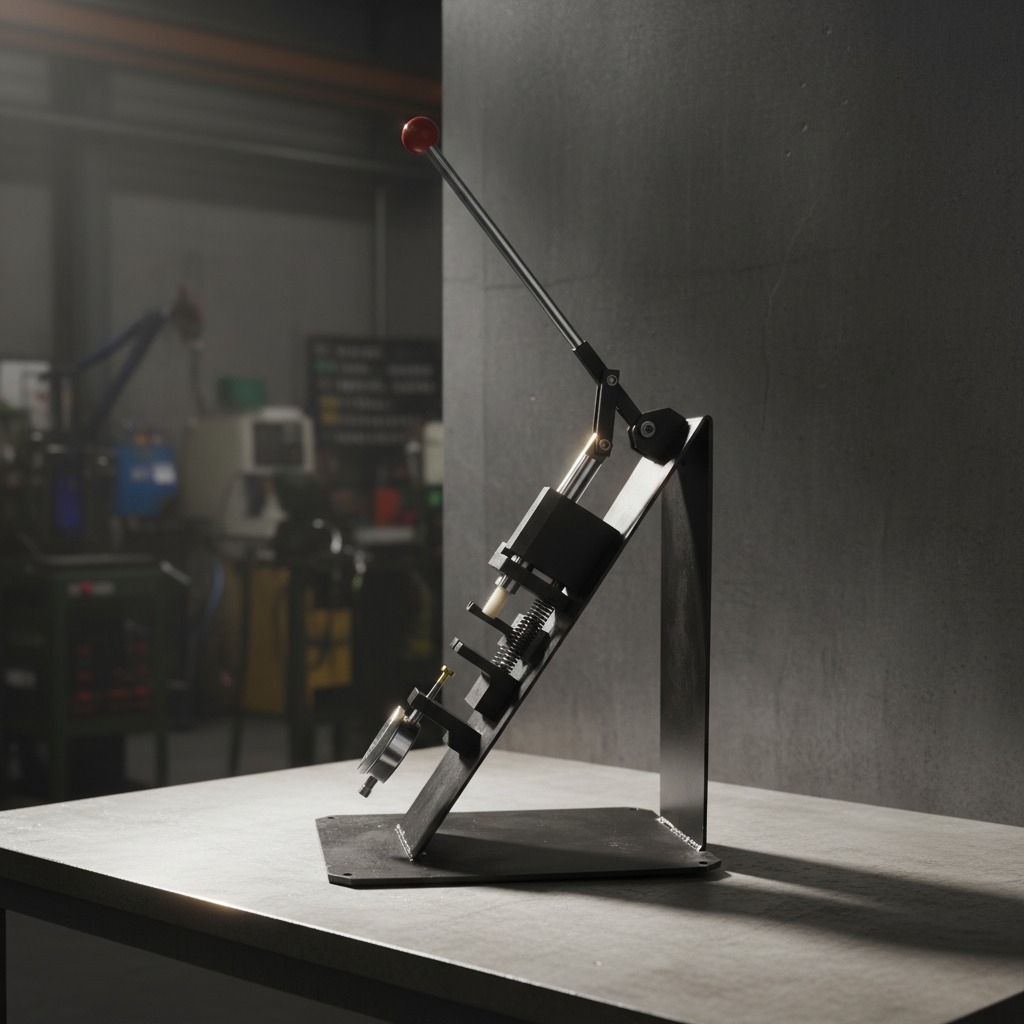

외관으로 보아 이 장치는 벤치 사용을 위해 제작된 수동 기계식 프레스 또는 테스트 지그인 것으로 추정됩니다. 프레임은 용접된 강판과 직사각형 튜브로 만들어졌으며, 수직 지지대, 회전 연결 장치, 그리고 빨간색 구형 손잡이가 달린 레버 핸들이 있습니다. 하부 작업 영역에는 스프링 장치가 있는 조절식 공구 영역과 그 근처에 장착된 다이얼 게이지가 있습니다. 이러한 구성으로 미루어 볼 때, 이 기계는 고속 생산보다는 반복적인 프레스, 세팅, 압축 또는 변위 검사에 적합한 것으로 보입니다.

전자제품 제조 장비 나 일반 작업장 설비를 비교하는 구매자에게 있어 실질적인 가치는 반복성에 있습니다. 작업자는 부품을 임의로 제 위치에 맞추는 대신, 정해진 기계적 경로, 고정된 받침대, 그리고 조절 가능한 스톱 또는 툴링 포인트를 사용할 수 있습니다. 그 결과, 소형 부품 조립, 부품 이동 거리 비교, 또는 적합성 검증 시 더욱 일관된 결과를 얻을 수 있습니다.

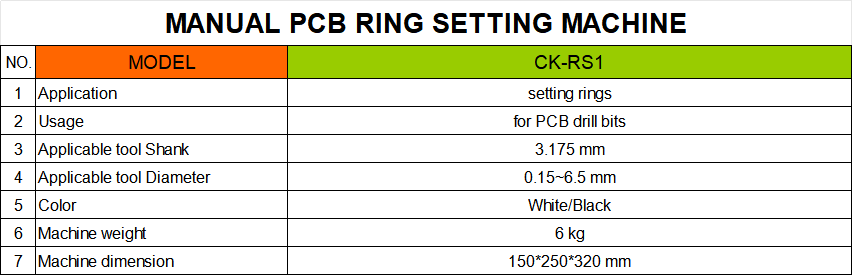

기계 사양

가시적인 기능 및 주요 특징

수동 레버 작동

긴 손잡이는 기계적 이점을 제공하여 작업자가 적은 힘으로 제어된 움직임을 만들어낼 수 있도록 합니다. 이는 갑작스러운 충격보다는 꾸준한 이동이 필요한 공정에 유용합니다.

견고한 벤치 장착형 프레임

받침대는 작업대에 볼트로 고정하기에 적합해 보입니다. 고정된 장착면은 안정성을 향상시키고 프레스 또는 검사 과정 중 움직임을 줄이는 데 도움이 됩니다.

조절 가능한 하부 공구 영역

하부 조립체에는 스크류 스톱, 가이드 블록 및 스프링 장착 요소가 포함된 것으로 보입니다. 이러한 특징은 작업 높이 또는 접촉점을 다양한 시료 또는 설정에 맞게 조정할 수 있음을 시사합니다.

아날로그 다이얼 판독값

전면 하단에 있는 다이얼 게이지는 이 기계가 이동, 편향 또는 변위를 관찰하는 데 사용될 수 있음을 시사합니다. 품질 관리 워크플로에서 이러한 직접적인 시각적 피드백은 순전히 손으로 촉각에 의존하는 작업보다 더 실용적일 수 있습니다.

재질 및 마감 옵션

보이는 프레임은 무광 검정색으로 도색 또는 분체 도장된 강철로 보이며, 샤프트와 하드웨어는 광택 처리된 금속입니다. 손잡이 끝부분은 붉은색 플라스틱 또는 코팅된 그립으로 보입니다. 이미지만으로는 정확한 재질 등급과 코팅 사양을 확인할 수는 없지만, 구조로 보아 내구성이 뛰어난 산업용 금속으로 제작된 것으로 추정됩니다.

반지 배치 장비 또는 유사한 고정 장치의 맞춤형 버전을 주문하는 경우, 구매자는 도장된 강철, 도금된 하드웨어, 부식 방지 패스너 또는 정밀 가공된 접촉면과 같은 표면 처리 옵션을 요청하는 경우가 많습니다. 적절한 마감 처리는 일반적으로 작동 환경, 세척 방법, 그리고 고정 장치가 실험실, 작업장 또는 생산 셀에서 사용되는지에 따라 달라집니다.

제조 공정 및 빌드 로직

이러한 유형의 장비는 일반적으로 용접된 강철 부품으로 제작된 후, 가공된 회전축, 나사식 조정 부품 및 볼트로 고정된 하드웨어와 결합됩니다. 이러한 제작 방식의 조합은 강도와 ​​간단한 유지보수성을 모두 제공하기 때문에 맞춤형 장비에서 흔히 사용됩니다. 레버, 연결 장치 및 캐리지 어셈블리는 손의 힘을 보다 정밀하게 제어된 수직 또는 각도 동작으로 변환하도록 설계되었습니다.

이 지그가 PCB 제조 라인 또는 인접 조립 공정의 일부로 사용되는 경우, 수동 형식은 완전 자동화가 필요하지 않은 프로토타입 제작, 샘플 검증 또는 소량 생산 공정에 유용할 수 있습니다. 이미지만으로는 PCB별 호환성을 확인할 수 없으므로, 실제 툴링 및 공정 요구 사항에 맞춰 사용 여부를 검증해야 합니다.

응용 시나리오

이 탁상형 장비는 소형 부품 취급, 가벼운 압착, 고정 장치 기반 검사 및 생산 현장 검증 작업에 적합합니다. 활용 사례로는 소형 부품 압축, 부품 제자리 고정, 스프링 반응 확인, 이동 거리 비교 또는 프로토타입 개발 지원 등이 있습니다. 실험실이나 품질 관리실에서 다이얼 게이지는 테스트 주기 동안 반복 가능한 움직임을 측정하는 데 도움이 될 수 있습니다.

링 배치 장비를 찾는 구매자는 부품의 부드러운 삽입, 정밀한 고정 또는 반복 가능한 정렬이 필요한지 여부도 고려해야 합니다. 링이나 부품이 과도한 힘에 민감한 경우, 수동 레버 시스템은 작업자가 스트로크 진행에 따른 저항을 느낄 수 있으므로 제어되지 않는 수동 프레스보다 더 안전한 선택이 될 수 있습니다.

품질 관리 및 구매자 결정 요인

이러한 고정 장치를 평가할 때는 프레임 강성, 받침대 안정성, 레버 조작감, 조절 가능성, 게이지 가시성 등 일상적인 사용에 영향을 미치는 요소에 중점을 두어야 합니다. 또한 작업 영역이 가공할 부품에 충분히 넓은지, 스톱을 정확하게 설정할 수 있는지, 접촉면이 부품 재질에 적합한지 확인해야 합니다.

이미지만으로는 정확한 용량, 스트로크 길이 또는 측정 범위를 확인할 수 없으므로 구매자는 지그를 주문하거나 개조하기 전에 필요한 힘, 움직임 범위 및 부품 크기를 명확히 정의해야 합니다. 반복 검사가 필요한 경우 다이얼 게이지의 장착 방법, 교정 필요 여부, 그리고 큰 재작업 없이 교체 공구를 설치할 수 있는지 여부를 문의하십시오.

맞춤 설정 안내

맞춤형 제작의 경우, 레버 비율 변경, 대체 공구 인서트, 높이 조절, 가이드 업그레이드 또는 인디케이터 마운트 수정과 같은 옵션이 유용할 수 있습니다. 가공물이 섬세한 경우, 더 부드러운 접촉 패드나 더 좁은 프레스 헤드를 사용하면 자국 발생을 줄일 수 있습니다. 생산량이 중요한 경우, 빠른 공구 교체와 더 쉽게 접근할 수 있는 조정 나사를 통해 설정 시간을 단축할 수 있습니다.

이 제품은 수동 기계식 테스트 지그 또는 프레스 어셈블리로 이해하는 것이 가장 적절하므로, 가장 효율적인 맞춤 제작 경로는 먼저 메커니즘을 부품에 맞춘 다음, 그 과정을 중심으로 베이스, 툴링 및 판독 장치를 정밀하게 조정하는 것입니다.

공정에 맞는 적절한 고정 장치를 구입하세요.

정밀한 프레스, 세팅 또는 변위 검사를 위한 소형 벤치 장착형 솔루션이 필요하시다면, 이러한 유형의 장비를 진지하게 고려해 보시기 바랍니다. 부품 치수, 목표 동작 및 필요한 설정 방법을 알려주시면, 귀하의 용도에 더욱 적합한 고정 장치를 제공해 드릴 수 있습니다.

적합한 구성에 대해 논의하려면 도면, 샘플 또는 공정 설명을 보내주십시오.
