PCB CNC 라우터용 정밀 절단 및 세밀 작업용 비트

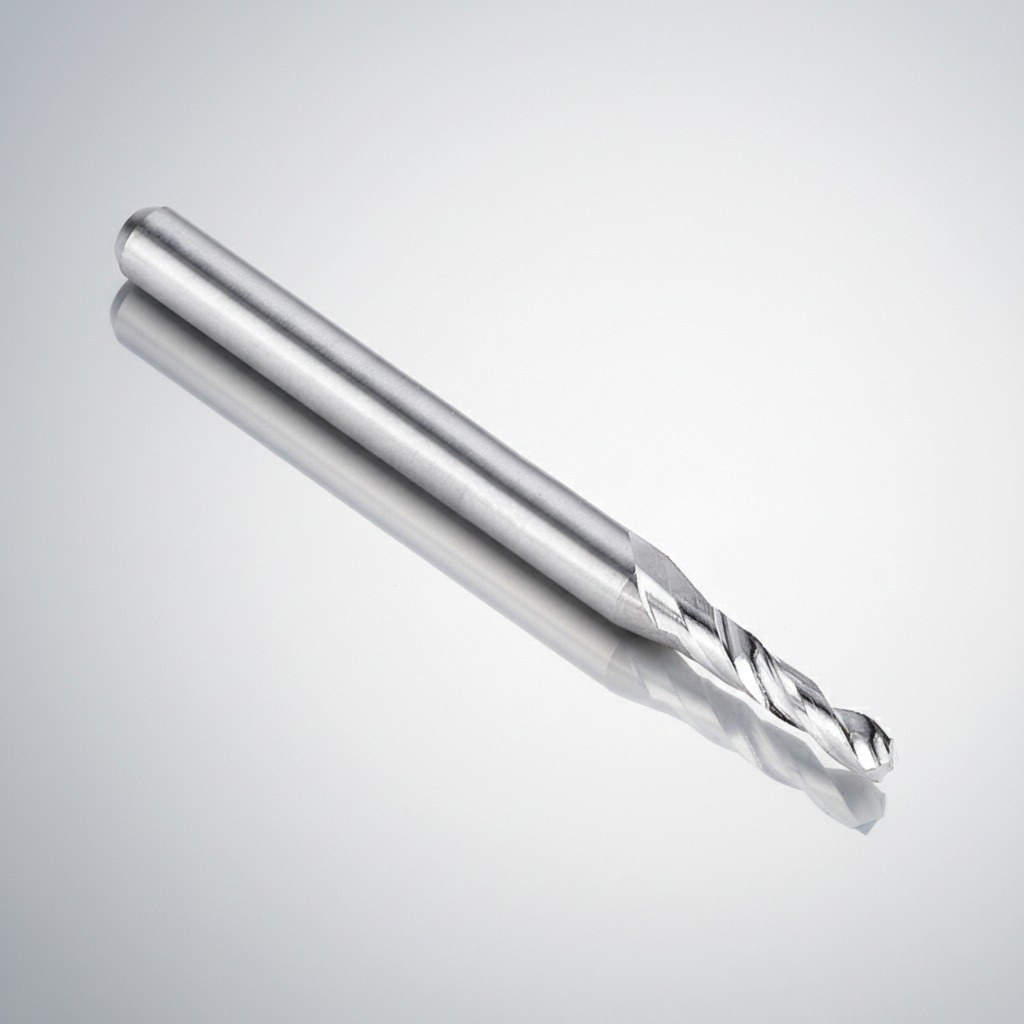

PCB CNC 라우터 비트는 정밀한 재료 제거, 깔끔한 모서리, 반복 가능한 디테일이 요구되는 가공 작업에서 소형 스핀들에 과부하를 주지 않고 사용할 수 있습니다. 인쇄 회로 기판, 소형 지그 또는 정밀 윤곽 가공 작업을 하는 구매자에게 가장 큰 과제는 CNC 기계에서 안정적으로 작동하면서 미세한 형상을 처리할 수 있는 절삭 공구를 찾는 것입니다. 여기에 보이는 공구는 광택 처리된 금속 표면과 둥근 절삭 끝을 가진 솔리드 카바이드 재질의 나선형 커터로 보이며, 섬세한 공구 접촉이 중요한 정밀 밀링, 프로파일링, 슬로팅 또는 마감 작업에 적합할 수 있습니다.

제품 개요

이러한 유형의 CNC 절삭 공구는 긴 원통형 생크와 나선형 홈이 있는 직경이 줄어든 절삭부를 중심으로 설계되었습니다. 보이는 구조로 보아 일반적인 수동 절삭 공구보다는 정밀 회전 공구에 더 가깝습니다. 이미지만으로는 정확한 절삭 공구의 형상을 확실하게 확인할 수는 없지만, 전체적인 형태는 CNC 장비 또는 유사한 스핀들 홀더에서 정밀 가공에 사용되는 소형 엔드밀링 공구와 일치합니다.

PCB 관련 워크플로우에서 구매 담당자는 좁은 경로를 따라 가공하거나, 정밀한 형상을 가공하거나, 라우팅 후 모서리를 정리할 수 있는 소형 공구를 찾는 경우가 많습니다. 더 넓은 범위의 금속 가공에서는 기판 및 형상에 따라 알루미늄, 강철, 스테인리스강, 주철 및 유사 재료에 대한 윤곽 가공, 표면 마감 또는 경량 프로파일링에 동일한 유형의 공구가 사용될 수 있습니다.

주요 사양 및 외관 특징

관찰된 구조

육안으로 확인할 수 있는 특징으로는 매끄러운 원통형 생크, 홈이 파인 절삭날, 그리고 둥근 팁 프로파일이 있습니다. 이러한 세부 사항들은 홀더나 콜릿에 안정적으로 고정되어 회전 절삭에 적합하게 설계된 공구임을 나타냅니다. 연마 또는 연삭 처리된 표면은 정밀하게 가공되었음을 보여주며, 이는 일관된 칩 배출과 정확한 절삭 동작을 위해 제작된 CNC 공구 비트의 전형적인 특징입니다.

구매자들이 일반적으로 평가하는 기능

PCB 드릴 비트, 초경 마이크로 드릴 비트 또는 정밀 가공용 CNC 공구 비트를 비교할 때 핵심 요소는 절삭날의 날카로움, 플루트 형상, 강성 및 표면 품질 유지 능력입니다. PCB 드릴 비트의 경우, 깨끗한 진입과 최소한의 파손이 중요합니다. 윤곽 가공 및 3D 프로파일링 작업에서는 공구 경로와 팁 형상이 더욱 중요합니다. 정확한 치수가 눈에 보이지 않으므로 구매자는 생산에 사용하기 전에 직경, 플루트 길이 및 팁 형상을 확인해야 합니다.

재질 및 마감 옵션

이미지에는 연마 또는 광택 처리된 은색 금속 공구 본체가 나와 있습니다. 육안으로 코팅 여부를 확인할 수 없으므로 초경합금 등급이나 표면 처리에 대해 언급하는 것은 적절하지 않습니다. 일반적으로 유사한 CNC 조각 비트 및 정밀 마이크로 커터는 솔리드 초경합금, 공구강 또는 기타 경질 절삭 소재로 제작되며, 내마모성 또는 열 제어를 위해 선택적으로 코팅이 적용될 수 있습니다. 가공 과정에 연마성 적층재, 구리층 또는 경질 합금이 포함되는 경우, 소재 및 코팅 선택은 가공물 및 스핀들 조건에 맞춰야 합니다.

제조 공정

이 범주의 공구는 일반적으로 정밀 연삭으로 제작되며, 특히 절삭날, 나선, 끝단 형상에 높은 정밀도가 요구되는 경우에 그렇습니다. CNC 연삭은 플루트 형상을 만들고, 끝단 형상을 가공하며, 표준 공구 홀더에 맞도록 생크를 마무리하는 데 자주 사용됩니다. 이러한 제조 공정은 PCB 절연 배선, 정밀 가공 또는 일반 CNC 가공 등 어떤 용도로 사용되든 반복적인 성능을 보장하는 데 도움이 됩니다.

응용 시나리오

PCB CNC 라우터 비트는 주로 절연 밀링, 보드 모서리 다듬기, 좁은 채널 청소 등에 사용됩니다. 또한 금형 및 다이 디테일링, 표면 윤곽 가공, 소형 포켓 가공, 금속 부품 마무리 가공 등에도 동일한 형태의 커터가 사용될 수 있습니다. 이미지에서 보이는 둥근 끝부분은 3D 프로파일링 및 블렌딩 서페이스 작업에도 적합할 수 있지만, 마감 품질이 중요한 경우에는 정확한 팁 형상을 확인해야 합니다.

품질 관리 및 구매 고려 사항

구매자에게 가장 중요한 결정 요소는 공구 직경, 플루트 수, 절삭 길이, 생크 적합성, 재료 호환성, 그리고 형상이 의도한 절삭 형상과 일치하는지 여부입니다. 미세 형상 드릴링이나 기판 홀 제작이 필요한 작업에는 라우터형 커터보다 PCB 전용 드릴 비트 또는 초경 마이크로 드릴 비트가 더 적합할 수 있습니다. 윤곽 가공이나 조각 작업에 중점을 둔 경우에는 둥근 끝단 또는 나선형 공구가 더 적합할 수 있습니다. 사용 전에는 항상 런아웃 제어, 기계 강성 및 스핀들 속도 범위를 확인해야 합니다.

맞춤 설정 안내

이러한 정밀 공구를 구매할 때는 대량 주문 전에 정확한 치수, 플루트 형상, 재질 정보를 요청하십시오. 인쇄 회로 기판 드릴 비트, CNC 조각 비트 또는 기타 CNC 공구 비트에 특수 프로파일이 필요한 경우, 일반적인 설명보다는 절삭날을 가공 재질에 맞추는 것이 훨씬 중요합니다. 용도에 따라 맞춤형 라벨, 포장 크기, 형상 조정 등에 대해서도 논의할 수 있습니다.

귀하의 프로세스에 적합한 도구를 요청하십시오.

PCB 기판 가공용 CNC 라우터 비트를 비교하거나 금속 가공용 소형 정밀 커터를 찾고 있다면, 사용하려는 재료, 기계 종류, 목표 형상 크기를 알려주세요. 명확한 사양을 제공하면 작업에 적합한 공구를 선택하고 생산 현장에서 시행착오를 줄일 수 있습니다.
