고정밀 수동 베어보드 테스트 장비 개요

고정밀 수동 베어보드 테스트기는 제조업체가 생산 공정에 더 깊이 들어가기 전에 개방 회로, 단락 및 기타 조립 전 PCB 결함을 식별하는 데 도움을 주기 위해 설계되었습니다. 구매자에게 있어 이 장비가 해결해 주는 주요 문제는 간단합니다. 불량 패널로 인해 조립, 재작업 또는 후속 검사에 소요되는 시간을 줄일 수 있도록 베어보드 문제를 조기에 발견하는 것입니다. 실제로 수동 베어보드 테스트기는 작업자가 일관된 취급 및 반복 가능한 접점 위치 지정을 통해 미조립 보드의 전기적 무결성을 검증할 수 있는 제어된 방법을 제공합니다.

육안으로 확인 가능한 산업용 작업대 구조를 바탕으로, 이 장비는 견고한 캐비닛 받침대, 밀폐형 상부 프레스 헤드, 평평한 작업대, 그리고 작업자용 제어 콘솔을 중심으로 구성되어 있습니다. 이러한 구조는 안정적인 프레스 또는 접촉식 테스트를 지원하고 반복적인 사이클 동안 정렬 상태를 유지하는 데 도움을 줍니다. 이미지만으로는 정확한 테스트 방법을 파악할 수 없지만, 이 장비는 제어된 기판 가공 및 검사를 위한 베어보드 테스트 장비 범주에 속하는 것으로 보입니다.

제품 구조 및 작업 레이아웃

이 기계는 밝은 회색 마감의 바닥 설치형 강철 캐비닛으로 구성되어 있으며, 설치 및 유지 보수를 위한 서비스 도어와 수평 조절 다리/캐스터가 장착되어 있습니다. 받침대 위에는 주황색과 검은색이 조화를 이룬 높은 상부 하우징이 있는데, 이는 메인 프레스 또는 테스트 헤드를 덮고 있는 것으로 보입니다. 중앙 작업 영역은 여러 개의 수직 지지대로 둘러싸여 있어, 힘이 고르게 분산되고 안정적인 수직 이동을 보장하도록 설계되었음을 알 수 있습니다.

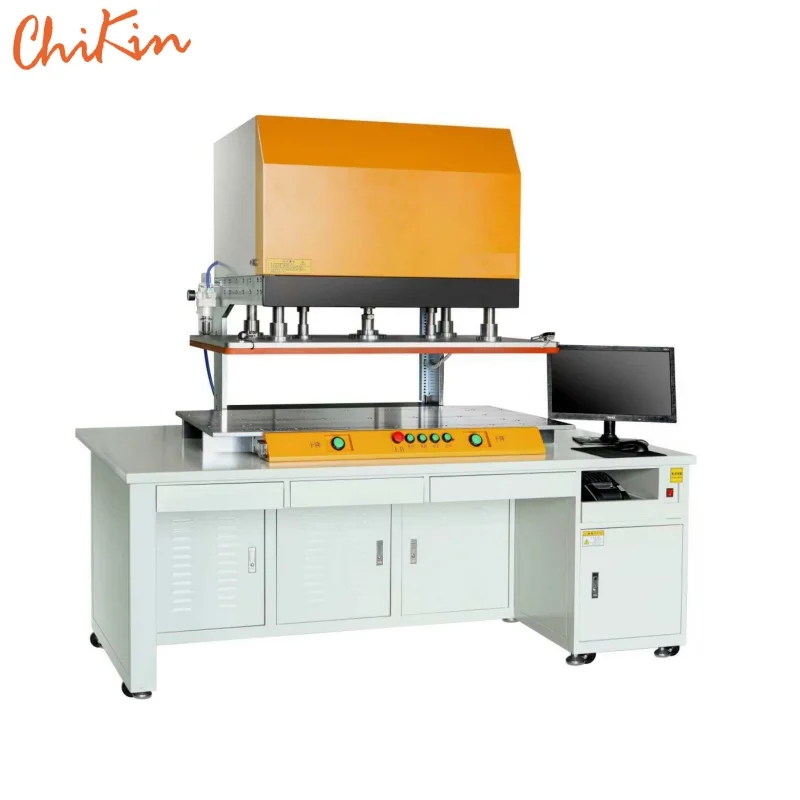

외부 모니터 또는 터미널은 오른쪽에 장착되고, 별도의 제어 패널은 작업자가 직접 조작할 수 있도록 전면 가장자리에 배치됩니다. 이러한 구성은 테스트 주기 동안 명확한 상태 표시, 버튼 제어 및 빠른 시각적 확인이 필요한 생산 환경에 유용합니다. 고정밀 PCB 테스터를 찾는 공장의 경우, 이러한 레이아웃은 과도한 복잡성 없이 실용적인 일상 사용을 지원합니다.

핵심 역량 및 기능적 중점 사항

안정적인 수동 작동

수동 제어를 통해 작업자는 직접 감독하면서 로딩, 정렬 및 사이클 시작을 수행할 수 있습니다. 이는 기판 구성이 자주 변경되는 소량 배치 생산, 엔지니어링 연구실 및 프로토타입 검증 워크플로에서 주로 사용됩니다.

평평하고 단단한 접촉 영역

하단 플래튼 또는 테이블은 평평한 보드를 놓을 수 있는 넓고 평평한 표면을 제공합니다. 베어 보드 테스트에서는 정확한 위치 선정이 중요한데, 정렬이 잘못되면 접촉 품질과 측정 신뢰성에 영향을 미치기 때문입니다.

밀폐형 프레스 헤드 구조

상부 하우징은 공정 영역을 둘러싸 작업자의 안전과 공정 일관성을 유지하는 데 도움이 됩니다. 숨겨진 내부 설계에 따라 이 시스템은 프레스, 접착, 경화, 라미네이팅 또는 기타 제어된 압축 작업에 사용될 수 있습니다. 정확한 공정 유형이 확정되지 않았으므로 구매자는 구매 전에 공정 유형을 확인해야 합니다.

재료 및 마감 옵션

외관상으로 볼 때, 이 기계는 도색된 금속판 외함, 정밀 가공된 금속 지지대, 그리고 매끄러운 작업 표면을 사용합니다. 주황색과 검은색의 외관 마감은 공정 헤드의 시인성을 높여주며, 움직이는 부분과 본체를 구분하는 데 도움을 줍니다. 상부 하우징 하단 가장자리를 둘러싼 검은색 보호 트림은 절연 또는 보호 밴드 역할을 할 수 있지만, 정확한 기능은 공급업체에 확인해야 합니다.

베어보드 테스트 용도에서 구매자는 일반적으로 세척이 용이하고 내마모성이 뛰어나며 반복 사용에도 안정적인 표면 및 고정 장치를 찾습니다. 보드에 정전기 방지 처리가 필요한 경우, 사양 검토 시 고정 장치 접지 및 표면 처리에 대해서도 논의해야 합니다.

제조 공정 및 설정 고려 사항

이러한 종류의 PCB 베어보드 테스트 장비는 일반적으로 보드 제작 후 조립 전에 생산 공정에 통합됩니다. 작업자는 보드 또는 패널을 테이블 위에 놓고 고정 장치 또는 프로빙 영역에 맞춘 다음 전면 제어 장치를 사용하여 사이클을 시작합니다. 내부 설계에 따라 기계적 압축, 열 지지 또는 기타 공정 지원 접촉 방식을 사용할 수 있습니다.

이미지에는 내부 구조가 드러나지 않으므로, 확인 없이 가열, 진공, 공압 또는 유압 기능에 대해 추측해서는 안 됩니다. 구매자는 구매를 확정하기 전에 기계의 제어 방식, 프레스 방식 및 고정 장치에 대해 문의해야 합니다.

일반적인 적용 시나리오

이러한 유형의 워크스테이션은 PCB 제작 라인, 샘플 검증, 공정 개발실, 품질 검사 스테이션 및 소규모에서 중규모 배치 생산 환경에 적합합니다. 또한 평판 재료, 접착 라미네이트 또는 제어 압축 샘플을 반복적으로 처리해야 하는 실험실 환경에도 적합할 수 있습니다. 잦은 교체와 직접적인 작업자 감독이 필요한 수동 베어 보드 테스터가 필요한 경우, 완전 자동화 라인보다 수동 플랫폼이 더 실용적일 수 있습니다.

품질 관리 및 구매자 결정 요인

베어보드 테스트 장비를 비교할 때는 고정 장치 정확도, 정렬 반복성, 테이블 평탄도, 작업자 안전 기능, 제어 가시성 및 유지 보수 접근성에 중점을 두어야 합니다. 또한 지원되는 보드 크기 범위, 프로브 또는 접촉 방식, 소프트웨어 또는 터미널 인터페이스, 그리고 캐비닛이 향후 업그레이드를 지원하는지 여부도 확인해야 합니다.

생산 구매자에게 가장 중요한 질문은 기계가 작동하는지 여부뿐만 아니라 해당 기계가 자사 시설에서 사용하는 보드 형식, 처리량 목표 및 검사 표준에 적합한지 여부입니다. 구매 전에 정확한 사양서, 전기 구성도 및 공정 문서를 요청하십시오.

맞춤 설정 및 다음 단계

맞춤 설정에는 고정 장치 설계, 제어 레이아웃, 모니터 배치, 인클로저 색상, 캐비닛 구성 및 인터페이스 옵션이 포함될 수 있습니다. PCB 워크플로에 맞춘 고정밀 수동 베어보드 테스트 장비가 필요한 경우, 보드 크기, 검사 방법 및 일일 생산량 목표를 공급업체와 공유하여 귀사의 공정에 최적화된 플랫폼을 구축할 수 있도록 하십시오.

구매 단계에서 가장 좋은 다음 단계는 상세한 구성 제안서, 기계 도면, 그리고 시험 원리에 대한 명확한 설명을 요청하는 것입니다. 이렇게 하면 샘플 검증이나 시범 생산으로 넘어가기 전에 호환성을 확인할 수 있습니다.

사양 검토 문의

베어보드 검사용 고정밀 PCB 테스터를 검토 중이시라면, 제품 도면과 공정 요구사항을 가지고 공급업체에 문의하십시오. 명확한 사양 논의를 통해 해당 장비가 귀사의 생산 라인에 적합한지 판단할 수 있습니다.
