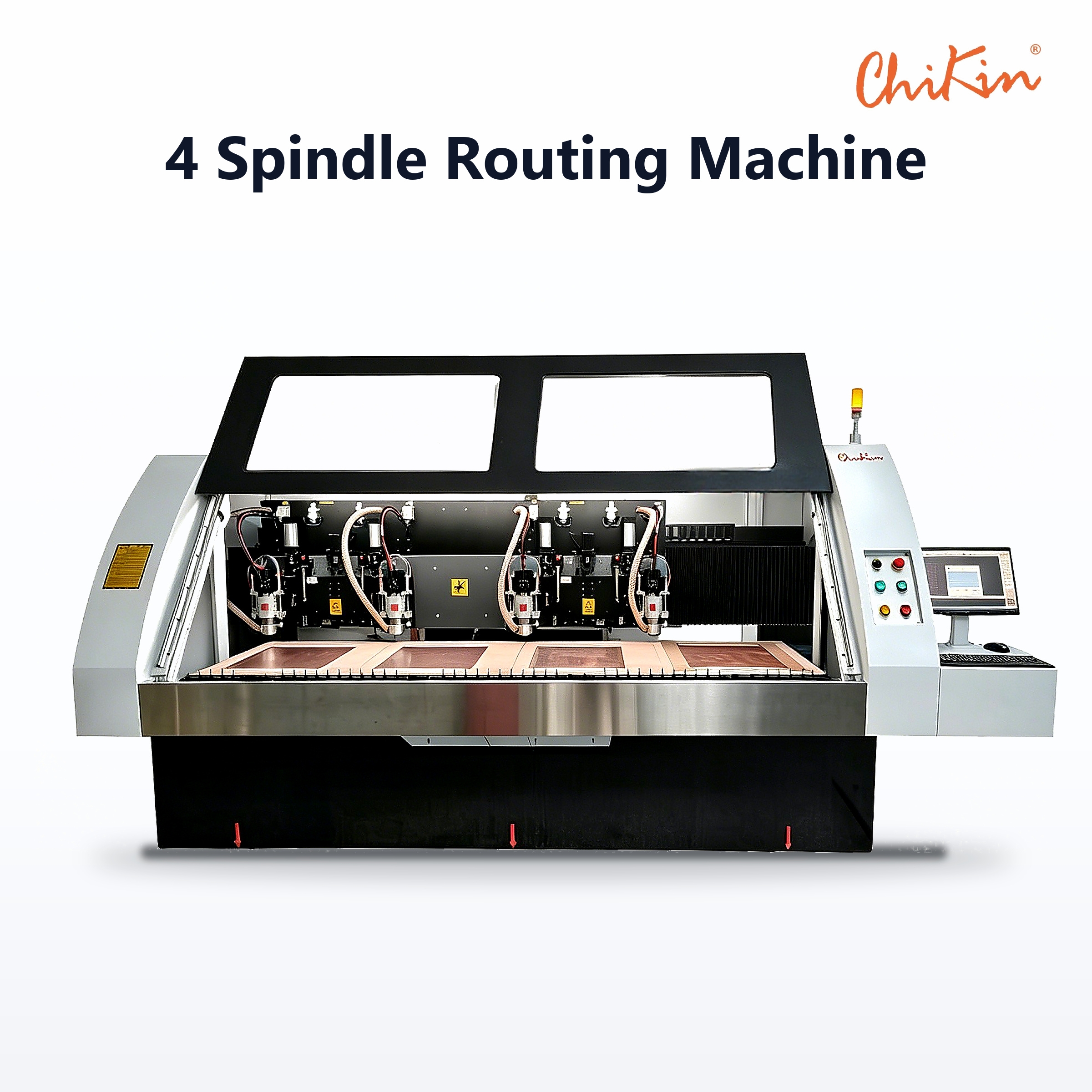

치킨 4축 PCB 드릴링 및 라우팅 머신 (CK-04R)은 품질 저하 없이 최대 병렬 처리가 필요한 공장을 위해 설계되었습니다. 이 다축 PCB CNC 머신은 4개의 독립적인 고성능 스핀들과 첨단 자동화 기능을 결합하여 대량 PCB 생산에서 탁월한 처리량을 제공합니다.
- 견고한 화강암 구조: 고밀도 화강암 베이스를 특징으로 하는 4축 PCB 드릴링 및 라우팅 머신은 탁월한 진동 감쇠 및 열 안정성을 제공하여 고속으로 24시간 내내 연속 작동하는 동안에도 ±0.005mm의 일관된 정확도를 보장합니다.
- 독일 렉스로스(Rexroth) 또는 일본산 최고급 리니어 레일과 볼스크류를 장착한 고정밀 리니어 가이드 및 볼스크류를 갖춘 이 다축 PCB CNC 기계는 최대 30m/min(XY/Z)의 빠른 이송 속도로 매우 부드럽고 백래시 없는 움직임을 제공하여 탁월한 반복성과 위치 정밀도를 구현합니다.

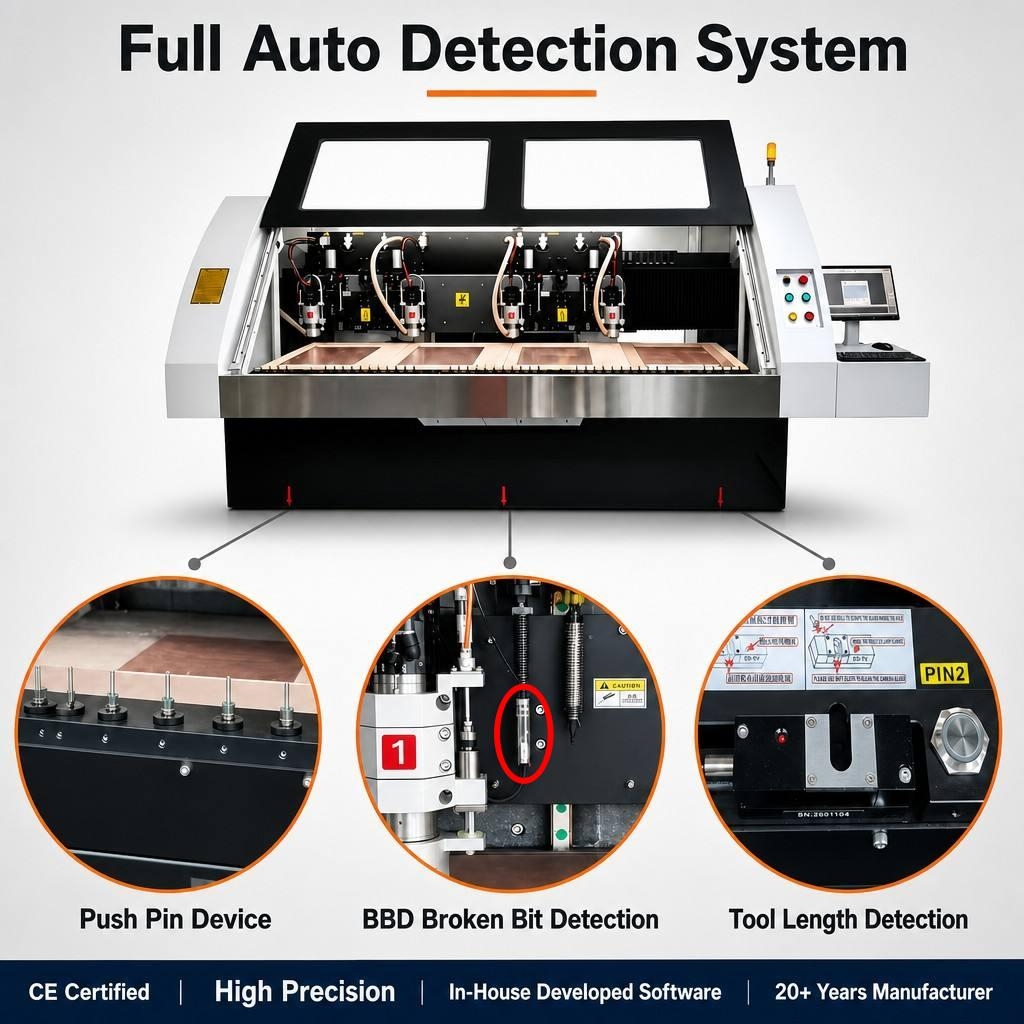

- 자동 공구 교환 및 지능형 감지 시스템 4축 PCB 드릴링 및 라우팅 머신 에는 자동 공구 교환기(9위치 매거진), 통합 공구 길이 감지, 공구 직경 감지, 공구 파손 감지(BBD) 및 압력식 풋 스위치가 포함되어 있어 수동 개입을 최소화하고 공구를 보호하며 안정적인 무인 생산을 가능하게 합니다.
핵심 기술적 특징 (CK-04R 모델) :
- 고속 수냉식 스핀들 4개 (각 60,000 RPM, 1.8 kW)
- 드릴링 공구 직경: 0.5~6.35mm (알루미늄: 0.8~6.0mm)
- 라우팅 공구 직경: 0.5~3.175mm
- 화강암 재질의 기계 받침대 + 파나소닉/델타 드라이브 시스템
- CHIKIN CNC 또는 SIEB & MEYER CNC82 컨트롤러(영문 인터페이스)
- 테이블 크기: 635×735 mm (유효 면적)
- 선택 사양인 선형 엔코더 해상도 ±0.001 mm
- 전력: 220V/380V 3상, 10kVA
- 기계 중량 약 6100kg, 크기 3380×1850×1600mm
이 4축 PCB 드릴링 및 라우팅 머신은 단일 축 모델보다 3~4배 높은 생산성을 제공하여 다층 기판, LED 알루미늄 기판, 자동차 PCB 및 다품종 패널의 대량 생산에 이상적입니다. Chikin의 모든 제품 라인(레이저 절단, V-CUT, AOI, 플라잉 프로브 테스트)과 완벽하게 호환됩니다.
3년 정밀도 보증 및 24시간 글로벌 지원을 제공하는 4축 PCB 드릴링 및 라우팅 머신은 2026년 효율적인 사업 확장을 지원합니다.
처리량 데모, 샘플 처리 또는 맞춤 견적을 원하시면 저희에게 연락하십시오!
