पीसीबी डिपिनिंग मशीन का अवलोकन

पीसीबी डिपिनिंग मशीन एक व्यावहारिक उत्पादन समस्या का समाधान करती है: प्रिंटेड सर्किट बोर्ड को स्क्रैप में बदले बिना उससे पिन, टर्मिनल या प्रेस-फिट कॉन्टैक्ट्स को निकालना। रिपेयर बेंच, प्रोटोटाइप लैब और इलेक्ट्रॉनिक्स रीवर्क लाइनों में, मैन्युअल रूप से निकालने से पैड मुड़ सकते हैं, प्लेटेड होल क्षतिग्रस्त हो सकते हैं और काम पूरा होने में देरी हो सकती है। पीसीबी डिपिनिंग मशीन नियंत्रित ऊर्ध्वाधर गति और एक स्थिर कार्य स्थिति प्रदान करती है, जिससे ऑपरेटर अधिक स्थिरता और कम हाथ के तनाव के साथ घटकों को अलग कर सकते हैं।

दी गई उत्पाद जानकारी के आधार पर, यह मशीन स्टेनलेस स्टील के आवरण, संलग्न ऊपरी एक्चुएटर हाउसिंग और आधार पर धंसे हुए कार्यशील छिद्र वाली एक कॉम्पैक्ट बेंच-टॉप औद्योगिक इकाई प्रतीत होती है। इसकी बनावट से पता चलता है कि यह मशीन वर्कशॉप में बार-बार सुरक्षित संचालन के लिए डिज़ाइन की गई है, जहाँ सटीकता और ऑपरेटर की सुरक्षा दोनों महत्वपूर्ण हैं।

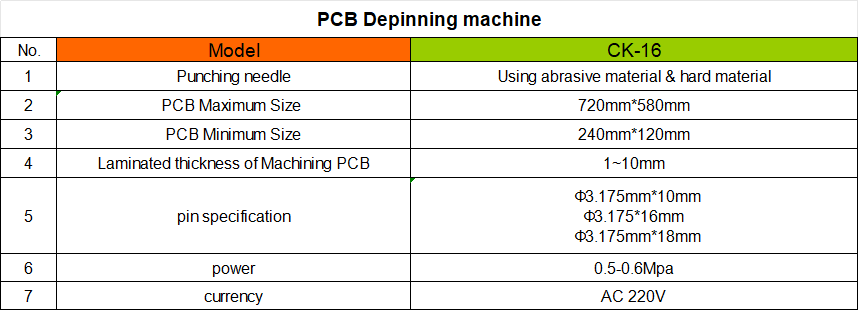

मशीन विनिर्देश

उत्पाद संरचना और दृश्यमान विशेषताएं

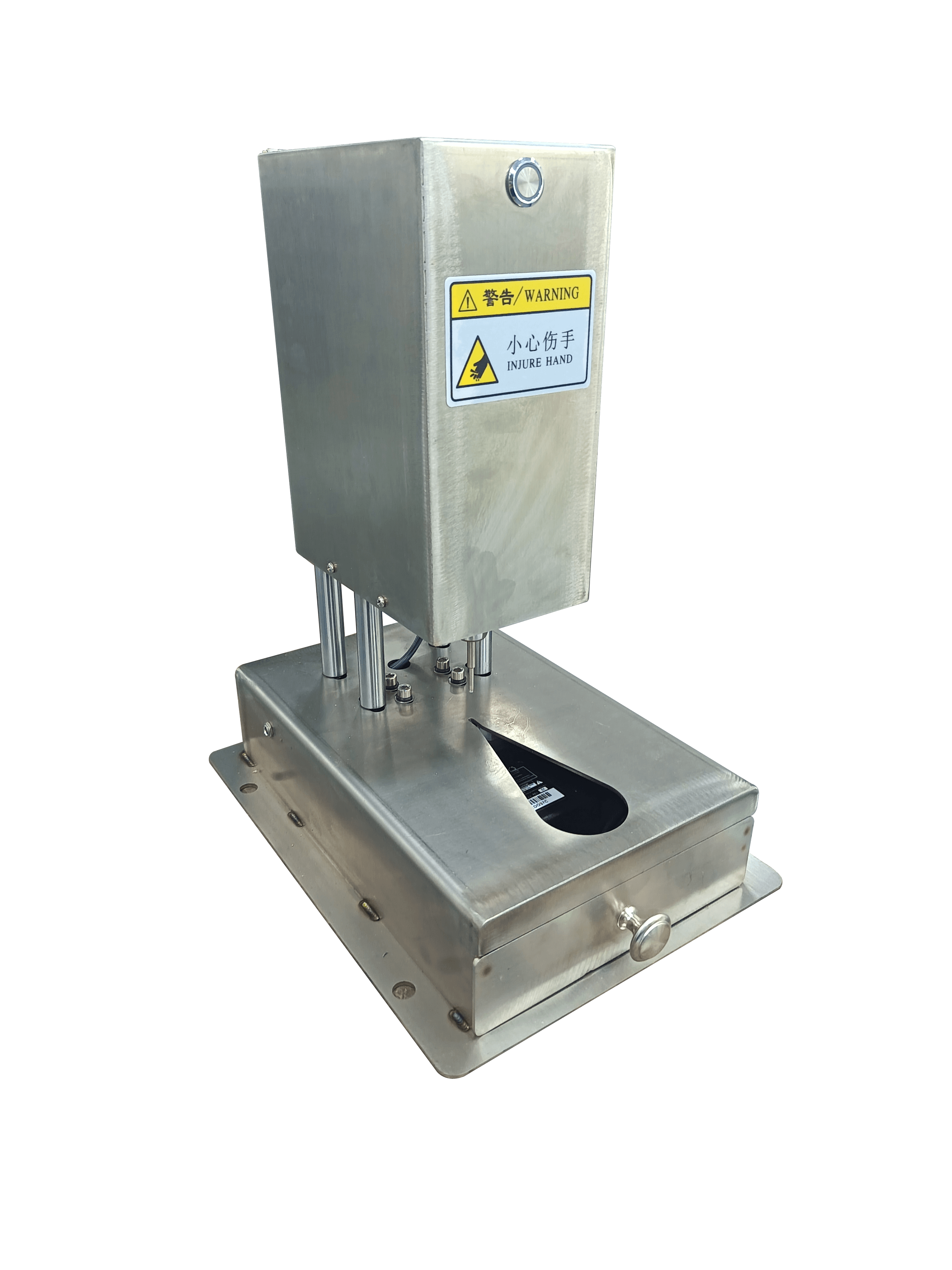

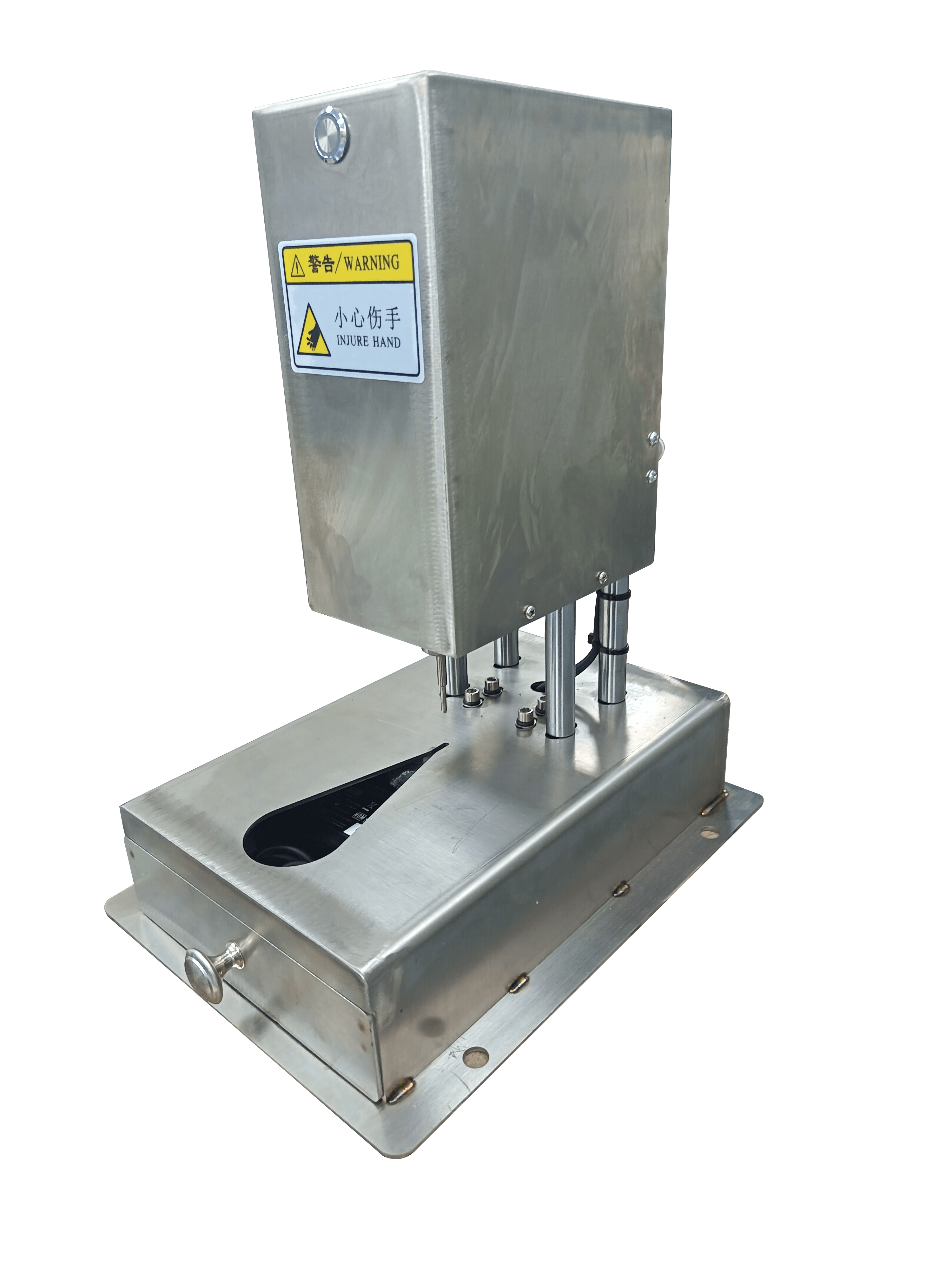

दृश्य डिजाइन में एक आयताकार निचला आधार, एक ऊंचा ऊपरी सिरा और दोनों भागों को जोड़ने वाले चार ऊर्ध्वाधर सहायक खंभे या मार्गदर्शक छड़ें दिखाई देती हैं। यह संरचना कॉम्पैक्ट प्रेस-शैली के उपकरणों में आम है क्योंकि यह कार्य क्षेत्र पर गति को संरेखित रखने में मदद करती है। आधार में एक धंसा हुआ प्रवेश द्वार या गुहा शामिल है, जो वह बिंदु है जहां औजार वर्कपीस के साथ संपर्क करते हैं।

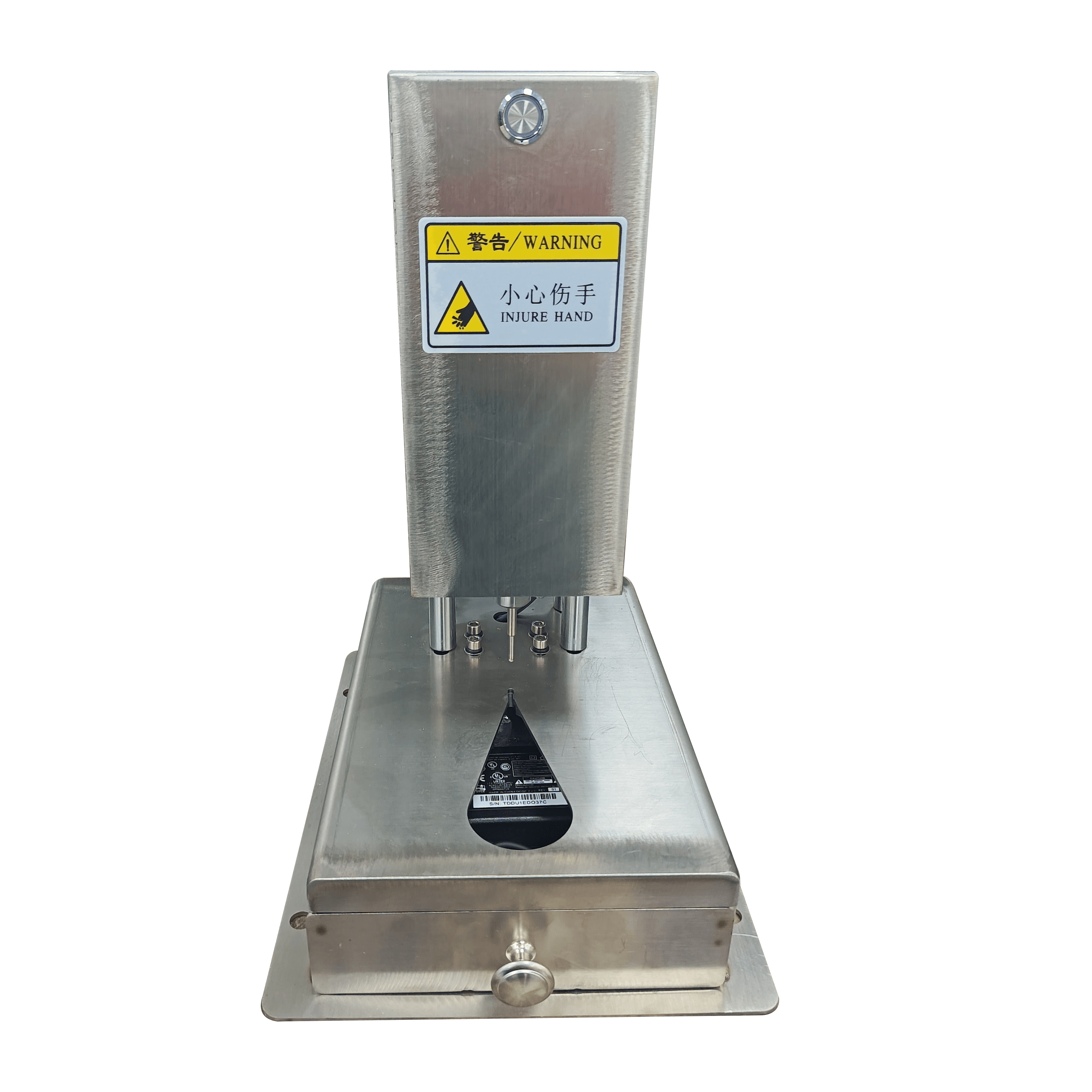

कई विशेषताएं विनिर्माण में इसके उपयोग की संभावना को दर्शाती हैं: खुले हुए फास्टनर, मशीनीकृत किनारे, वर्कबेंच पर यूनिट को सुरक्षित करने के लिए छेदों वाला माउंटिंग फ्लैंज, और सामने की ओर एक चेतावनी लेबल जिस पर लिखा है "चेतावनी / हाथ में चोट लग सकती है"। यह लेबल खरीदारों के लिए एक उपयोगी संकेत है क्योंकि यह गतिशील भाग के पास दबने या कुचलने के खतरे को इंगित करता है और पुष्टि करता है कि मशीन को एक साधारण हाथ के औजार के बजाय नियंत्रित औद्योगिक उपकरण के रूप में माना जाना चाहिए।

प्रमुख दृश्यमान क्षमताएँ

यहां केवल उन्हीं विशेषताओं पर विचार किया जाना चाहिए जिनकी पुष्टि चित्र से की जा सकती है। मशीन कॉम्पैक्ट, बेंच पर लगाने योग्य, पूरी तरह से धातु से बनी और बंद है। इसकी स्टेनलेस स्टील या ब्रश की हुई धातु की फिनिश से पता चलता है कि यह वर्कशॉप में उपयोग के लिए बनाई गई है, जिससे इसे साफ करना आसान है और यह नियमित टूट-फूट के प्रति प्रतिरोधी है। ऊपरी आवरण और गाइड-पोस्ट लेआउट से यह भी पता चलता है कि इसमें निर्देशित ऊर्ध्वाधर क्रिया होती है, जो पिन निकालने, दबाने, ट्रिमिंग या इसी तरह की प्रक्रियाओं में एकसमान बल लगाने के लिए महत्वपूर्ण है।

क्योंकि आंतरिक उपकरण दिखाई नहीं देते, इसलिए पिन निकालने की सटीक विधि की पुष्टि नहीं की जा सकती। खरीदारों को इसे पीसीबी पिन निकालने वाले उपकरण के रूप में तभी उपयोग करना चाहिए जब स्थापित उपकरण और ओपनिंग की ज्यामिति उनके बोर्ड और टर्मिनल प्रारूप से मेल खाती हो।

सामग्री और फिनिश विकल्प

दिखने में ऐसा लगता है कि इसमें स्टेनलेस स्टील या मैट फिनिश वाले ब्रश किए हुए मेटल पैनल का इस्तेमाल किया गया है। इलेक्ट्रॉनिक्स उत्पादन क्षेत्रों के लिए यह एक व्यावहारिक विकल्प है, जहाँ मशीनें फ्लक्स अवशेष, धूल, उंगलियों के निशान या बार-बार इस्तेमाल के संपर्क में आ सकती हैं। स्टेनलेस स्टील से बनी संरचना उन मशीनों के लिए भी उपयुक्त है जिन्हें एक मजबूत फ्रेम और साफ-सुथरा, पेशेवर लुक चाहिए होता है।

यदि आप किसी संयंत्र के लिए पीसीबी पिन रिमूवल उपकरण का चयन कर रहे हैं, तो जंग प्रतिरोध, सफाई में आसानी और लंबे समय तक टिकाऊपन के लिए फिनिश विकल्प आमतौर पर महत्वपूर्ण होते हैं। पॉलिश किए गए धातु की तुलना में ब्रश की हुई फिनिश मामूली खरोंचों को बेहतर ढंग से छिपा सकती है, जबकि सीलबंद जोड़ और ठोस फास्टनर रखरखाव को आसान बनाते हैं।

निर्माण और कार्य सिद्धांत

दिखने में यह पीसीबी बोर्ड पिन निकालने वाली मशीन एक गाइडेड एक्चुएटर हेड और एक निचले वर्किंग कैविटी पर निर्भर करती प्रतीत होती है। व्यावहारिक रूप से, इसका मतलब है कि ऑपरेटर बोर्ड या कंपोनेंट को सही जगह पर रखता है, उसे टूलिंग के नीचे अलाइन करता है, और फिर मशीन की ऊर्ध्वाधर गति का उपयोग करके नियंत्रित बल लगाता है। छोटे पैमाने के औद्योगिक उपकरणों में यह एक आम तरीका है क्योंकि इससे दोहराव में सुधार होता है और हाथों से पड़ने वाले असमान दबाव को कम करने में मदद मिलती है।

सटीक विद्युत स्रोत, स्ट्रोक, बल और स्वचालन स्तर की जानकारी नहीं दी गई है, इसलिए इन्हें मानकर न चलें। हालांकि, संलग्न हेड और गाइड रॉड से संकेत मिलता है कि यह मशीन पिन निकालने की प्रक्रिया के दौरान संरेखण और हाथों की सुरक्षा को प्राथमिकता देती है।

अनुप्रयोग परिदृश्य

इस तरह का प्रिंटेड सर्किट बोर्ड पिन एक्सट्रैक्टर उन सभी जगहों पर उपयोगी है जहां बोर्डों को फिर से तैयार करने, मरम्मत करने या प्रेस-फिट संपर्कों से अलग करने की आवश्यकता होती है। इसके सामान्य उपयोग में इलेक्ट्रॉनिक्स रखरखाव कक्ष, छोटे बैच असेंबली ऑपरेशन, प्रयोगशाला प्रोटोटाइप और उत्पादन सहायता केंद्र शामिल हो सकते हैं। यह उन कार्यप्रवाहों में भी उपयोगी हो सकता है जिनमें छोटे पुर्जों की पंचिंग, ट्रिमिंग, फॉर्मिंग या क्लैम्पिंग शामिल होती है और जहां ऊर्ध्वाधर प्रेस क्रिया की आवश्यकता होती है।

पीसीबी के काम में, विशेष रूप से नुकसान को कम करने में ही लाभ है। एक नियंत्रित निष्कर्षण स्टेशन, तात्कालिक मैन्युअल तरीकों की तुलना में सोल्डर पैड, प्लेटेड-थ्रू होल और आसपास के घटकों की सुरक्षा में सहायक हो सकता है।

गुणवत्ता नियंत्रण और क्रेता निर्णय कारक

पीसीबी पिन रिमूवर का मूल्यांकन करते समय, खरीदारों को कई व्यावहारिक बिंदुओं पर ध्यान देना चाहिए: कार्य सतह की स्थिरता, गाइड पोस्ट का संरेखण, टूलिंग क्षेत्र की सुगमता, ऑपरेटर सुरक्षा सुविधाएँ और फ्रेम की मजबूती। सीमित स्थान वाले बेंचों के लिए एक कॉम्पैक्ट मशीन आकर्षक हो सकती है, लेकिन केवल तभी जब ओपनिंग का आकार, टूलिंग की पहुँच और बोर्ड सपोर्ट वास्तविक उपयोग के अनुरूप हों।

इस श्रेणी में गुणवत्ता नियंत्रण आमतौर पर फ्रेम की सटीकता, असेंबली की एकरूपता, सतह की फिनिश और सुरक्षित संचालन पर केंद्रित होता है। चूंकि चित्र में चेतावनी लेबल और संलग्न आवरण दिखाया गया है, इसलिए सुरक्षा, रखरखाव पहुंच और मशीन को विभिन्न पीसीबी प्रारूपों या टर्मिनल प्रकारों के अनुकूल बनाया जा सकता है या नहीं, इसके बारे में पूछना उचित होगा।

अनुकूलन मार्गदर्शन

यदि आप किसी विशिष्ट उत्पादन लाइन के लिए पीसीबी डिपिनिंग मशीन खरीद रहे हैं, तो टूलिंग हेड, बेस ओपनिंग, माउंटिंग पैटर्न और ऑपरेटर नियंत्रणों में कुछ अनुकूलन की आवश्यकता हो सकती है। अलग-अलग कनेक्टर आकार वाले बोर्डों के लिए, सबसे महत्वपूर्ण प्रश्न यह है कि क्या वर्किंग कैविटी और संपर्क बिंदु को संरेखण को प्रभावित किए बिना अनुकूलित किया जा सकता है। खरीदारों को यह भी पुष्टि करनी चाहिए कि मशीन मैनुअल, सेमी-ऑटोमैटिक या पूरी तरह से ऑटोमैटिक संचालन के लिए है, क्योंकि इससे उत्पादन क्षमता और प्रशिक्षण प्रभावित होता है।

OEM या विशेष प्रयोजन के उपयोग के लिए, आयामी चित्र, माउंटिंग विवरण और हेड के अंदर के तंत्र का स्पष्ट विवरण मांगें। ये विवरण निर्धारित करते हैं कि मशीन आपके बोर्ड परिवार को सुरक्षित और सुसंगत रूप से संभाल सकती है या नहीं।

इस मशीन पर करीब से नज़र डालना क्यों ज़रूरी है?

उत्पादन परिवेश में, सबसे अच्छी मशीन हमेशा सबसे जटिल नहीं होती। कभी-कभी सही विकल्प एक कॉम्पैक्ट, मजबूत, बेंच-टॉप सिस्टम होता है जो ऑपरेटर को केंद्रित रखता है और वर्कपीस को सहारा देता है। उपलब्ध जानकारी में प्रस्तुत यह पीसीबी डिपिनिंग मशीन, खरीदारों द्वारा देखे जाने वाले मुख्य गुणों को दर्शाती है: धातु निर्माण, नियंत्रित ऊर्ध्वाधर संरचना, एक स्थिर आधार और सुरक्षा संबंधी जागरूकता। यदि आपके संचालन के लिए विश्वसनीय पीसीबी पिन रिमूवल उपकरण या इसी तरह के प्रेस-शैली स्टेशन की आवश्यकता है, तो निर्णय लेने से पहले सटीक टूलिंग विनिर्देशों का अनुरोध करना उचित होगा।

सही कॉन्फ़िगरेशन का अनुरोध करें

अपने बोर्ड का नमूना, पिन का प्रकार और वर्कपीस के आयाम भेजें और उपयुक्त सेटअप के बारे में पूछें। सही टूलिंग और सपोर्ट ज्योमेट्री के साथ, पीसीबी बोर्ड पिन रिमूविंग मशीन रीवर्क की स्थिरता में सुधार कर सकती है, नुकसान की दर को कम कर सकती है और ऑपरेटर के वर्कफ़्लो को बहुत सुगम बना सकती है। मशीन की संरचना, उपलब्ध विकल्पों और यह प्रिंटेड सर्किट बोर्ड पिन एक्सट्रैक्टर आपकी उत्पादन आवश्यकताओं के अनुरूप है या नहीं, इसकी पुष्टि करने के लिए आपूर्तिकर्ता से संपर्क करें।
