पूर्णतः स्वचालित पीसीबी बीबीटी परीक्षक का अवलोकन

फुल्ली ऑटोमैटिक पीसीबी बीबीटी टेस्टर उन प्रोडक्शन टीमों के लिए डिज़ाइन किया गया है जिन्हें प्रिंटेड सर्किट बोर्ड्स को निरीक्षण और छँटाई प्रक्रिया से गुजारने की आवश्यकता होती है, ताकि हर चरण में मैन्युअल हस्तक्षेप न करना पड़े। यह कारखाने की एक आम समस्या का समाधान करता है: परीक्षण परिणामों को एकसमान बनाए रखते हुए स्वीकार्य और अस्वीकृत बोर्डों को नियंत्रित प्रवाह में अलग करना। मशीन की दृश्य संरचना के आधार पर, इस प्रकार का सिस्टम स्वचालित लोडिंग, केंद्रीय निरीक्षण या परीक्षण संचालन और कुशल लाइन-साइड संचालन के लिए अलग-अलग पास/फेल डिस्चार्ज पथों का समर्थन करता है।

पीसीबी निर्माण में, स्थिरता और ट्रेसबिलिटी उतनी ही महत्वपूर्ण हैं जितनी गति। इस तरह की मशीन ऑपरेटर के संपर्क को कम करने, बोर्ड प्रवाह को व्यवस्थित करने और वर्कशॉप में पास/फेल के निर्णय को आसान बनाने के लिए उपयोग की जाती है। संलग्न कैबिनेट लेआउट, एचएमआई डिस्प्ले और लेबल वाले आउटपुट क्षेत्र दृश्य स्थिति फीडबैक के साथ पीएलसी-नियंत्रित स्वचालित प्रक्रिया का संकेत देते हैं।

उत्पाद संरचना और कार्यप्रवाह

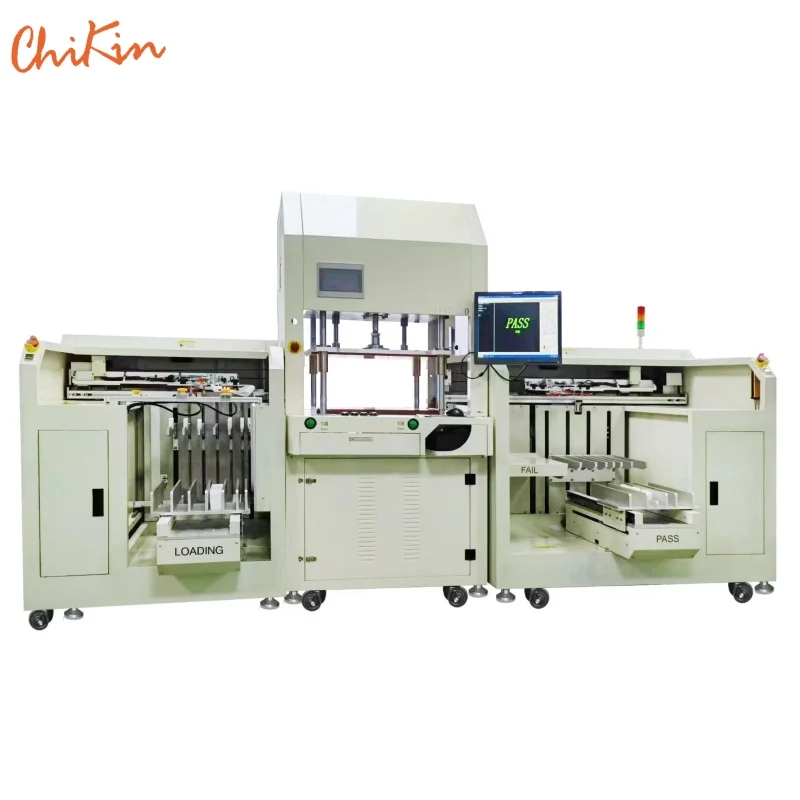

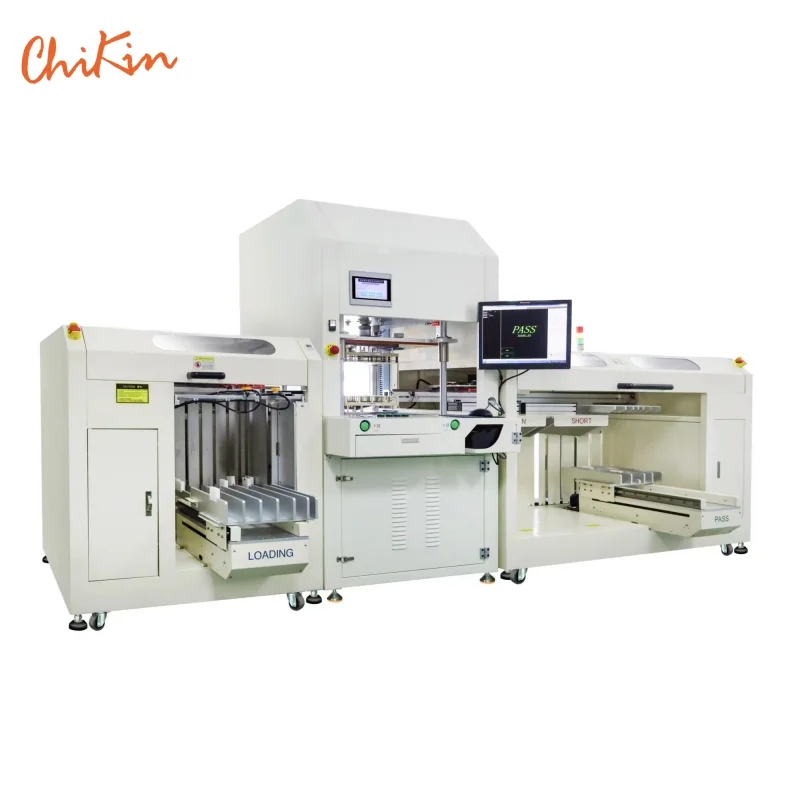

यह पीसीबी बीबीटी टेस्टर तीन भागों वाली संरचना का उपयोग करता प्रतीत होता है। बायां भाग लोडिंग ज़ोन है, मध्य भाग परीक्षण या निरीक्षण अनुभाग है, और दायां भाग छँटाई क्षेत्र है जिसमें पास और फेल के लिए अलग-अलग आउटलेट हैं। यह व्यवस्था तब उपयोगी होती है जब बोर्डों को अगले चरण में भेजने से पहले एक-एक करके या नियंत्रित क्रम में संसाधित करना आवश्यक होता है।

बाहरी डिज़ाइन से पता चलता है कि मशीन में आंतरिक रेल या स्थानांतरण तंत्र, धातु गाइड, एक्सेस पैनल और परिचालन स्थिति की निगरानी के लिए एक मॉनिटर शामिल हैं। पहिएदार आधार उत्पादन क्षेत्र के भीतर इसे आसानी से स्थानांतरित करने में सहायक होता है, जो उन सुविधाओं के लिए उपयोगी है जो उपकरणों को पुनर्व्यवस्थित करती हैं या लचीली उत्पादन इकाइयों को बनाए रखती हैं।

मुख्य क्षमताएँ

स्वचालित लोडिंग और स्थानांतरण

इस तरह की स्वचालित पीसीबी परीक्षण मशीन मैन्युअल रूप से बोर्ड को संभालने की आवश्यकता को कम कर सकती है और प्रसंस्करण के दौरान बोर्ड के अभिविन्यास और स्थिति को अधिक स्थिर बनाए रख सकती है। यह तब महत्वपूर्ण होता है जब परीक्षण अनुक्रम स्थिर स्थिति पर निर्भर करता है।

उत्तीर्ण/अनुत्तीर्ण छँटाई

स्पष्ट रूप से चिह्नित आउटपुट ज़ोन निरीक्षण के बाद स्वचालित पृथक्करण को दर्शाते हैं। यह उन उत्पादन लाइनों के लिए उपयोगी है जिनमें अनुरूप उत्पाद को गैर-अनुरूप उत्पाद से शीघ्रता और स्पष्टता से अलग करने की आवश्यकता होती है।

संलग्न औद्योगिक डिजाइन

धातु की चादर से बना आवरण आंतरिक तंत्रों की सुरक्षा करता है और परीक्षण क्षेत्र के आसपास स्वच्छ कार्य वातावरण बनाता है। यह चक्रण के दौरान गतिशील भागों तक सीधी पहुंच को सीमित करके सुरक्षित संचालन में भी सहायक है।

विनिर्देश और निर्माण संबंधी विचार

खरीदारों के संदर्भ के लिए, उपलब्ध प्रत्यक्ष तथ्य एक फर्श पर रखे जाने वाले, बहु-स्टेशन औद्योगिक सिस्टम की ओर इशारा करते हैं जिसमें पेंट किया हुआ धातु का आवरण, आंतरिक हैंडलिंग हार्डवेयर, स्टेटस डिस्प्ले और स्थानीय गतिशीलता जैसी विशेषताएं हैं। सटीक थ्रूपुट, सटीकता, बोर्ड आकार सीमा, बिजली की खपत और परीक्षण विधि की जानकारी नहीं दी गई है और परियोजना मूल्यांकन के दौरान इनकी पुष्टि की जानी चाहिए।

उत्पादन उपयोग के लिए प्रिंटेड सर्किट बोर्ड टेस्टर की तुलना करते समय, महत्वपूर्ण कारकों में आमतौर पर बोर्ड के आयाम, चक्र समय लक्ष्य, अपस्ट्रीम/डाउनस्ट्रीम उपकरणों के साथ इंटरफ़ेस, अस्वीकृति-प्रबंधन विधि और क्या मशीन को ट्रेसिबिलिटी डेटा निर्यात का समर्थन करना चाहिए, शामिल होते हैं।

सामग्री और फिनिश विकल्प

दिखाई देने वाली मशीन में हल्के बेज या सफेद रंग से रंगी हुई धातु की शीट का आवरण होता है, जिसमें धातु की रेल और ब्रैकेट दिखाई देते हैं। कारखाने के स्वचालन उपकरणों के लिए, इस प्रकार की फिनिश आमतौर पर टिकाऊपन, जंग प्रतिरोध और आसान सफाई के लिए चुनी जाती है। परियोजना की आवश्यकताओं के आधार पर, खरीदार आवरण के विभिन्न रंग, प्रवेश द्वार के लेआउट, देखने के पैनल या सर्विस ओपनिंग का अनुरोध कर सकते हैं।

इलेक्ट्रॉनिक्स से संबंधित उत्पादन के लिए, प्लांट मानकों से मेल खाने, रखरखाव की सुविधा में सुधार करने या आवश्यकतानुसार ईएसडी-संबंधित कार्य पद्धतियों का समर्थन करने के लिए फिनिशिंग विवरण को भी समायोजित किया जा सकता है।

विनिर्माण और एकीकरण

इस प्रकार का पीसीबी इलेक्ट्रिकल टेस्ट इक्विपमेंट सिस्टम आमतौर पर एक मैकेनिकल फ्रेम, ट्रांसफर मॉड्यूल, कंट्रोल कैबिनेट, ऑपरेटर इंटरफेस और टेस्ट या इंस्पेक्शन स्टेशन के आसपास निर्मित होता है। एकीकरण आमतौर पर बोर्ड परिवहन, सेंसर संरेखण, रिजेक्ट रूटिंग और सुरक्षित एनक्लोजर डिजाइन पर केंद्रित होता है। यदि एप्लिकेशन में परिवर्तन होता है, तो हैंडलिंग फिक्स्चर और स्टेशन लेआउट को अक्सर ग्राहक की प्रक्रिया के अनुरूप अनुकूलित किया जा सकता है।

क्योंकि परीक्षण का सटीक सिद्धांत स्पष्ट नहीं है, इसलिए इस मशीन को किसी विशिष्ट विद्युत या प्रकाशीय विधि के बजाय एक अनुकूलित स्वचालन मंच के रूप में मानना ​​बेहतर है। इसका मूल लाभ नियंत्रित बोर्ड संचालन और विश्वसनीय परिणाम छँटाई है।

विशिष्ट अनुप्रयोग

इस प्रकार की प्रणाली का उपयोग अक्सर इलेक्ट्रॉनिक्स उत्पादन वातावरण में किया जाता है जहाँ उच्च मात्रा में निरीक्षण और छँटाई की आवश्यकता होती है। सामान्य उपयोग परिदृश्यों में पीसीबी उत्पादन लाइनें, मॉड्यूल हैंडलिंग स्टेशन, या कोई भी ऐसी प्रक्रिया शामिल हो सकती है जिसमें न्यूनतम ऑपरेटर हस्तक्षेप के साथ बार-बार पास/फेल का निर्धारण करना आवश्यक हो।

बड़े कारखाने के परिवेश में, उच्च परिशुद्धता पीसीबी परीक्षक को अन्य सपाट घटकों या ट्रे के लिए भी अनुकूलित किया जा सकता है, जहाँ सटीक स्थिति निर्धारण और स्वचालित डिस्चार्ज महत्वपूर्ण हों। इसका स्वरूप दर्शाता है कि यह स्थापित उपकरणों के आधार पर मानक बोर्ड परीक्षण से परे सटीक घटक हैंडलिंग में भी सहायक हो सकता है।

गुणवत्ता नियंत्रण और क्रेता निर्णय कारक

पीसीबी बीबीटी टेस्टर का चयन करते समय, खरीदारों को कई व्यावहारिक बिंदुओं पर विचार करना चाहिए: किए जाने वाले परीक्षण का प्रकार, बोर्ड की अनुकूलता, फिक्स्चर की दोहराव क्षमता, रखरखाव की सुविधा, अस्वीकृति की पुष्टि करने की विधि और एचएमआई के माध्यम से ऑपरेटर की दृश्यता का स्तर। यदि ट्रेसबिलिटी आवश्यक है, तो यह पूछें कि परिणाम डेटा कैसे संग्रहीत या स्थानांतरित किया जाता है। यदि अपटाइम महत्वपूर्ण है, तो जांचें कि टूलिंग को कितनी जल्दी बदला जा सकता है और मशीन खराबी का संकेत कैसे देती है।

यह भी जानना उपयोगी है कि उपकरण मिसफीड, जाम डिटेक्शन और डिस्चार्ज वेरिफिकेशन को कैसे संभालता है। वास्तविक उत्पादन लाइन में मशीन स्थापित करते समय ये विवरण अक्सर दिखावट से अधिक महत्वपूर्ण होते हैं।

अनुकूलन मार्गदर्शन

कस्टमाइज़्ड सॉल्यूशन के लिए, खरीदार आमतौर पर लोडिंग दिशा, आउटलेट व्यवस्था, फिक्स्चर डिज़ाइन, कैबिनेट साइज़, कंट्रोल इंटरफ़ेस और लाइन इक्विपमेंट के साथ कम्युनिकेशन को परिभाषित कर सकते हैं। यदि आपकी लाइन किसी विशिष्ट पीसीबी फॉर्मेट या ट्रे स्टाइल का उपयोग करती है, तो हैंडलिंग पाथ को शुरू से ही उस ज्योमेट्री के अनुरूप होना चाहिए।

यदि आपको अपनी प्रक्रिया के अनुरूप स्वचालित पीसीबी परीक्षण मशीन की आवश्यकता है, तो कृपया बोर्ड का आकार, लक्षित आउटपुट दर, परीक्षण आवश्यकता और अपस्ट्रीम/डाउनस्ट्रीम उपकरण कॉन्फ़िगरेशन साझा करें। यह जानकारी सही स्वचालन लेआउट निर्धारित करने में सहायक होगी।

प्रोजेक्ट समीक्षा का अनुरोध करें

यदि आप किसी नई उत्पादन लाइन या अपग्रेड प्रोजेक्ट के लिए फुली ऑटोमैटिक पीसीबी बीबीटी टेस्टर का मूल्यांकन कर रहे हैं, तो अपने बोर्ड सैंपल, प्रोसेस फ्लो और हैंडलिंग संबंधी आवश्यकताओं के साथ हमसे संपर्क करें। हम मशीन लेआउट का आकलन करने में आपकी सहायता कर सकते हैं और उत्पादन में एकीकृत करने से पहले आवश्यक अनुकूलन के बारे में भी बता सकते हैं।
