एयर बेयरिंग स्पिंडल शाफ्ट का अवलोकन

एयर बेयरिंग स्पिंडल शाफ्ट का उपयोग उन मशीनों में किया जाता है जिन्हें सुचारू घूर्णन, स्थिर सपोर्ट और अनावश्यक यांत्रिक शोर या कंपन के बिना सटीक संरेखण की आवश्यकता होती है। औद्योगिक प्रणालियों में, खरीदार की समस्या अक्सर एक जैसी होती है: एक घूर्णनशील शाफ्ट को संकेंद्रित रूप से, बार-बार और मशीन संरचना के अनुरूप माउंटिंग इंटरफ़ेस के साथ चलना चाहिए। यहाँ प्रदर्शित मशीनीकृत शाफ्ट और फ्लेंज-शैली एडेप्टर इस प्रकार के सटीक घटक उपयोग को दर्शाते हैं, चाहे यह भाग स्पिंडल शाफ्ट, घूर्णनशील शाफ्ट या किसी असेंबली में कस्टम कपलिंग तत्व के रूप में कार्य करे।

स्पष्ट ज्यामिति के आधार पर, यह पार्ट फैमिली नियंत्रित घूर्णन और कठोर माउंटिंग पर निर्भर उपकरणों के लिए उपयुक्त प्रतीत होती है। बेलनाकार बॉडी, स्टेप्ड शोल्डर्स और बोल्ट-सर्कल फ्लेंज एक ऐसे डिज़ाइन का संकेत देते हैं जो किसी घूर्णनशील तत्व को एक निश्चित हाउसिंग या फिक्स्चर में स्थापित करने, कसने या सहारा देने के लिए बनाया गया है।

उत्पाद संदर्भ और कार्यात्मक अवलोकन

इस घटक को सटीक रूप से निर्मित धातु के घूर्णनशील भाग के रूप में समझा जा सकता है, जिसमें स्पिंडल और रोटर असेंबली में पाए जाने वाले सामान्य गुण मौजूद हैं। मुख्य शाफ्ट भाग की सतह चिकनी होती है, जबकि गोल फ्लेंज सुरक्षित स्थापना के लिए बोल्टेड इंटरफ़ेस प्रदान करता है। कई मशीन डिज़ाइनों में, यह संयोजन असेंबली को केंद्र में रखते हुए और यांत्रिक रूप से स्थिर रखते हुए घूर्णी गति संचारित करने में मदद करता है।

इसकी बनावट से ऐसा लगता है कि यह कोई सजावटी या सामान्य उपयोग की वस्तु नहीं बल्कि एक औद्योगिक हिस्सा है। इसका संकेंद्रित आकार, कई फास्टनिंग होल और साफ-सुथरी मशीनीकृत सतहें यह संकेत देती हैं कि यह किसी OEM उपकरण, मरम्मत कार्य या किसी विशेष यांत्रिक निर्माण के लिए बनाया गया है।

प्रमुख दृश्यमान विशिष्टताएँ और क्षमताएँ

ज्यामिति

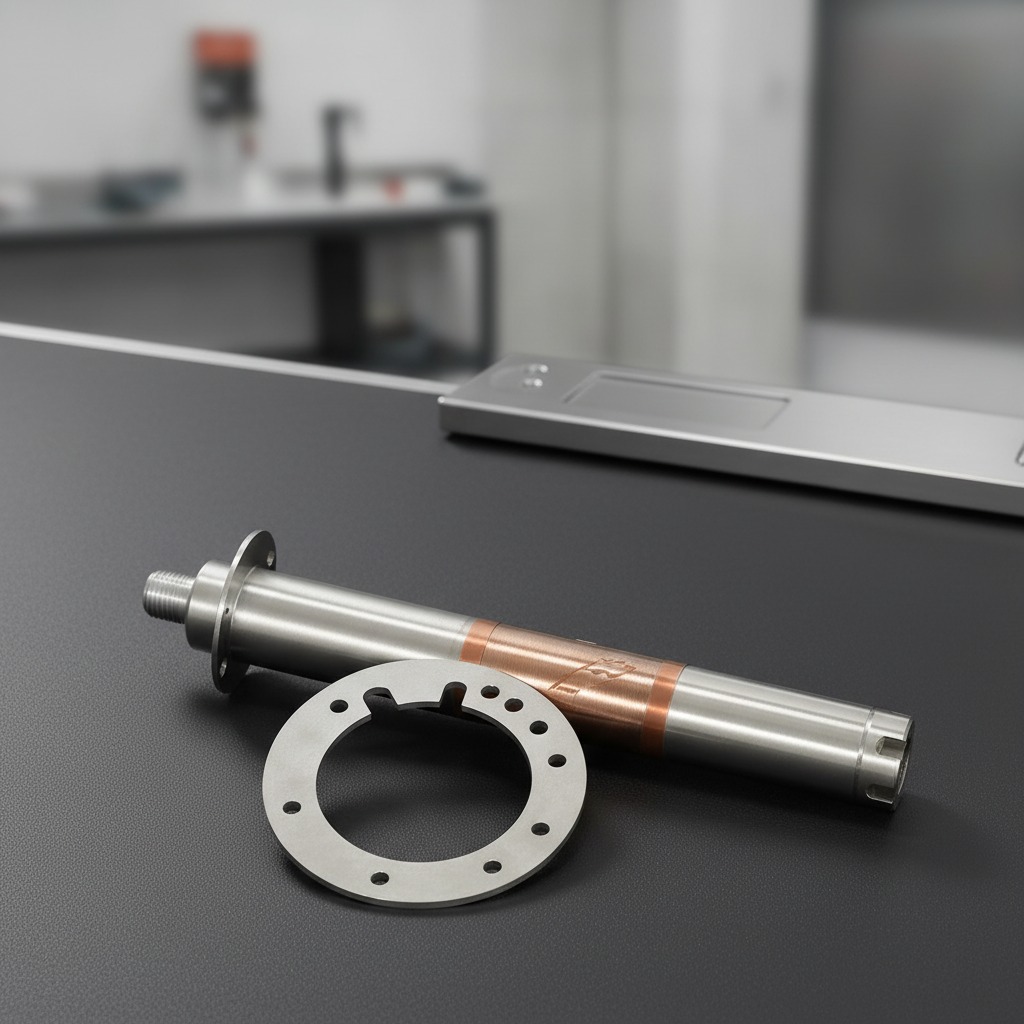

इस भाग में एक बेलनाकार शाफ्ट खंड, एक सीढ़ीनुमा शोल्डर और समान दूरी पर बोल्ट छेदों वाला एक वृत्ताकार फ्लेंज दिखाया गया है। मुख्य घटक के साथ एक अलग रिंग या प्लेट भी दिखाई देती है जिसमें एक केंद्रीय छेद है, जो सहायक माउंटिंग या रिटेनिंग तत्व के रूप में कार्य कर सकती है। छेदों का सटीक पैटर्न, व्यास और गहराई स्पष्ट रूप से दिखाई नहीं दे रहे हैं, इसलिए इन विवरणों की पुष्टि चित्र या नमूनों से की जानी चाहिए।

घूर्णन-उन्मुख डिजाइन

समरूपता और सतह की फिनिश से पता चलता है कि यह एक ऐसा कंपोनेंट है जो रोटेशनल उपयोग के लिए बनाया गया है। स्पिंडल शाफ्ट का मूल्यांकन करने वाले खरीदारों के लिए, आमतौर पर दिखावट की तुलना में कॉन्सेंट्रिसिटी, बैलेंस और इंटरफेस एक्यूरेसी अधिक महत्वपूर्ण होते हैं। इसका दृश्य लेआउट इस प्रकार के उपयोग का समर्थन करता है।

असेंबली संगतता

फ्लेंज-शैली का सिरा पुर्जे को हाउसिंग, फ्रेम या फिक्स्चर में बोल्ट करना आसान बनाता है। इससे उन प्रणालियों में इंस्टॉलेशन सरल हो जाता है जहां संरेखण और बार-बार माउंटिंग की आवश्यकता होती है।

सामग्री और फिनिश विकल्प

दिखाई देने वाला हिस्सा धातु जैसा प्रतीत होता है, संभवतः चांदी जैसी चमक के आधार पर यह स्टील या स्टेनलेस स्टील है। भाग के एक संस्करण पर तांबे के रंग का एक खंड भी दिखाई देता है जिसमें विपरीत रंग के खांचे या स्लॉट हैं, जो किसी विशेष आवरण, लिपटे हुए भाग या सम्मिलित तत्व का संकेत हो सकते हैं। केवल छवि से सटीक मिश्र धातु की पुष्टि नहीं की जा सकती।

प्रेसिजन स्पिंडल शाफ्ट जैसे पुर्जों के लिए, खरीदार अक्सर कठोरता, जंग प्रतिरोध, घिसाव प्रतिरोध और आसपास के घटकों के साथ अनुकूलता के आधार पर सामग्री का चयन करते हैं। इस श्रेणी में आम तौर पर उपयोग के अनुसार मशीनीकृत, ग्राइंडेड, पॉलिश या उपचारित सतहों जैसे विकल्प उपलब्ध होते हैं। यदि शाफ्ट का उपयोग कठिन वातावरण में किया जाता है, तो सतह की सुरक्षा और सामग्री का चयन महत्वपूर्ण निर्णय बिंदु बन जाते हैं।

विनिर्माण प्रक्रिया

सतह की स्पष्ट गुणवत्ता से पता चलता है कि बेलनाकार संरचनाओं के लिए सीएनसी टर्निंग और फ्लेंज होल पैटर्न के लिए सीएनसी ड्रिलिंग या मिलिंग का उपयोग किया गया है। यदि तांबे के रंग वाला भाग उसी असेंबली का हिस्सा है, तो इसमें द्वितीयक फिटिंग या असेंबली कार्य भी शामिल हो सकता है। हाई स्पीड स्पिंडल शाफ्ट आमतौर पर एकसमान ज्यामिति पर निर्भर करता है, इसलिए अंतिम मशीनिंग और निरीक्षण प्रक्रिया के प्रमुख चरण होते हैं।

व्यावहारिक विनिर्माण में, प्रक्रिया में अक्सर रफ मशीनिंग, फिनिश टर्निंग, छेद बनाना, किनारों को फिनिश करना और फिर आवश्यकतानुसार असेंबली या बैलेंसिंग शामिल होती है। यहाँ सटीक टॉलरेंस और फिनिशिंग मानक दिखाई नहीं देते, इसलिए इन्हें खरीद के दौरान निर्दिष्ट किया जाना चाहिए।

अनुप्रयोग परिदृश्य

इस प्रकार का पुर्जा औद्योगिक उपयोगों की एक विस्तृत श्रृंखला में उपयुक्त है। सामान्य उदाहरणों में स्वचालन उपकरण, मोटर, पंप, कंप्रेसर, घूर्णनशील उपकरण, कस्टम मशीन टूल्स और OEM प्रतिस्थापन असेंबली शामिल हैं। फ्लैंज बोल्ट-ऑन इंटरफ़ेस का सुझाव देता है, जो तब उपयोगी होता है जब घटक को हाउसिंग या फ्रेम के साथ संरेखित करना आवश्यक हो।

परीक्षण उपकरणों या प्रयोगशाला उपकरणों में, माउंटिंग फ्लेंज के साथ एक मशीनीकृत शाफ्ट नियंत्रित समर्थन या स्थानांतरण तत्व के रूप में भी कार्य कर सकता है। पुनर्निर्माण परियोजनाओं के लिए, घिसे हुए घूर्णनशील भागों को अधिक स्थिर मशीनीकृत संस्करण से बदलने के लिए इसी प्रारूप का चयन किया जा सकता है।

गुणवत्ता नियंत्रण संबंधी विचार

क्योंकि दिखाई देने वाला उत्पाद घूर्णन से संबंधित मशीनीकृत भाग है, इसलिए खरीदारों को आयामी नियंत्रण, संकेंद्रण, रनआउट, छेद की स्थिति और सतह की स्थिति पर ध्यान देना चाहिए। चित्र में एक साफ-सुथरा मशीनीकृत भाग दिखाया गया है, लेकिन कोई मापने योग्य डेटा दिखाई नहीं दे रहा है। ऑर्डर देने से पहले, चित्र या नमूनों के माध्यम से सभी महत्वपूर्ण आवश्यकताओं की पुष्टि कर लें।

एयर बेयरिंग स्पिंडल शाफ्ट या इससे संबंधित स्पिंडल कंपोनेंट के निरीक्षण में आमतौर पर शाफ्ट की सीधी स्थिति, शोल्डर की मजबूती, फ्लेंज की समतलता और माउंटिंग पैटर्न की सटीकता पर ध्यान केंद्रित किया जाता है। यदि पार्ट उच्च गति पर चलेगा, तो डायनेमिक बैलेंस भी महत्वपूर्ण हो सकता है, हालांकि यहां बैलेंस से संबंधित कोई डेटा प्रदान नहीं किया गया है।

खरीदारों के लिए अनुकूलन संबंधी दिशानिर्देश

जब शाफ्ट को किसी विशिष्ट हाउसिंग, मोटर, बेयरिंग सेट या फिक्स्चर से मेल खाना हो, तो कस्टम मशीनिंग अक्सर सही तरीका होता है। खरीदारों को बाहरी व्यास, फ्लेंज की मोटाई, बोल्ट-सर्कल लेआउट, सेंटर बोर, एंड फीचर और किसी भी विशेष स्लीव या इंसर्ट की आवश्यकताओं को परिभाषित करना चाहिए। यदि पार्ट को प्रेसिजन स्पिंडल शाफ्ट के रूप में उपयोग किया जाना है, तो ऑपरेटिंग स्पीड रेंज और लोडिंग स्थितियों की जानकारी दें ताकि डिज़ाइन को अधिक प्रभावी ढंग से मैच किया जा सके।

असेंबली का निर्धारित क्रम और सीलिंग, कपलिंग या अलाइनमेंट से संबंधित किसी भी तरह की बाधाओं को साझा करना भी उपयोगी होता है। इससे उत्पादन के बाद फिटिंग संबंधी समस्याओं का खतरा कम हो जाता है।

सही भाग का मूल्यांकन कैसे करें

विकल्पों की तुलना करते समय, फिटिंग, मशीनिंग सटीकता, सामग्री की उपयुक्तता और रखरखाव की आवश्यकताओं पर ध्यान दें। एक अच्छा स्पिंडल शाफ्ट मशीन इंटरफ़ेस से सटीक रूप से मेल खाना चाहिए और आवश्यक परिस्थितियों में बार-बार घूर्णन को सक्षम बनाना चाहिए। यदि अनुप्रयोग में गर्मी, नमी या रसायनों के संपर्क में आना शामिल है, तो सामग्री का चयन केवल फिनिश से कहीं अधिक महत्वपूर्ण हो जाता है।

प्रतिस्थापन या अनुकूलित पुर्जों की तलाश कर रहे खरीदारों के लिए, सबसे अच्छा शुरुआती बिंदु एक ड्राइंग, एक नमूना, या प्रमुख मापों के साथ चिह्नित एक आयामयुक्त फोटो है। इससे आपूर्तिकर्ता उत्पादन शुरू होने से पहले निर्माण की संभावना की पुष्टि कर सकता है।

अनुकूलित कोटेशन का अनुरोध करें

यदि आपको किसी मशीनीकृत घूर्णनशील घटक, माउंटिंग फ्लेंज, या कस्टम स्पिंडल-शैली असेंबली की आवश्यकता है, तो समीक्षा के लिए अपना ड्राइंग, नमूना या आवश्यक आयाम साझा करें। स्पष्ट विनिर्देश ज्यामिति, सामग्री और मशीनिंग विधि को आपकी मशीन की आवश्यकताओं के अनुरूप बनाने में सहायक होते हैं।

अपने उपकरण के लिए कस्टम एयर बेयरिंग स्पिंडल शाफ्ट या संबंधित सटीक मशीनीकृत शाफ्ट असेंबली पर चर्चा करने के लिए अपने पार्ट के विवरण के साथ हमसे संपर्क करें।
