बारीक और नियंत्रित कटिंग के लिए पीसीबी राउटर बिट

पीसीबी राउटर बिट का उपयोग तब किया जाता है जब किसी प्रोजेक्ट में पतले स्लॉट, साफ किनारे या बारीक डिज़ाइन बनाने की आवश्यकता होती है, जिन्हें मानक कटिंग टूल आसानी से नहीं बना पाते। पीसीबी के काम में, खरीदार के सामने अक्सर मुख्य चुनौती छोटे पैमाने पर सटीकता बनाए रखना होता है: ट्रेस को अलग रखना, बोर्ड की रूपरेखा को ट्रिम करना और अनावश्यक टूट-फूट या खरोंच के बिना नाजुक डिज़ाइन बनाना। यहां दिखाए गए कटिंग टूल इसी तरह के सटीक काम के लिए डिज़ाइन किए गए हैं, जिनमें पतले शैंक और बारीक कटिंग एंड हैं जो कॉम्पैक्ट सीएनसी ऑपरेशन के लिए उपयुक्त हैं।

उत्पाद अवलोकन

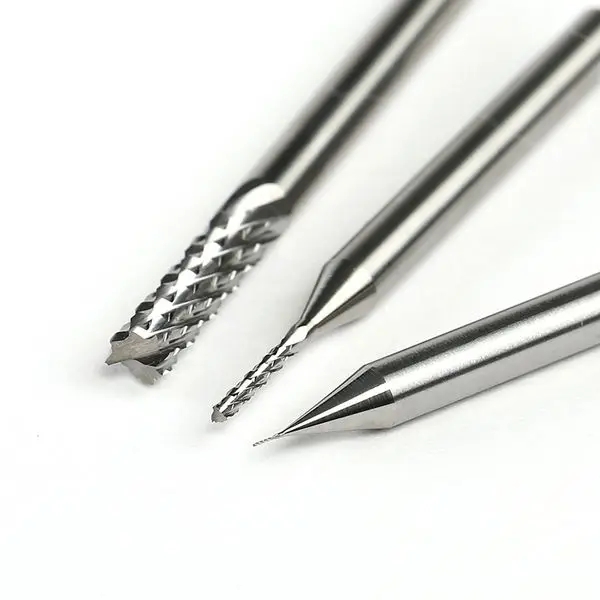

इस टूल परिवार में अलग-अलग टिप ज्यामिति वाले सटीक रोटरी कटर शामिल हैं। एक टूल में कई खांचों वाला सपाट कटिंग सिरा है, दूसरे में एक छोटा सर्पिल या गेंद के आकार का प्रोफाइल है, और तीसरे में नुकीला शंक्वाकार सिरा है। आकृतियों की यह विविधता उपयोगी है क्योंकि पीसीबी और माइक्रो-मशीनिंग कार्यों में शायद ही कभी एक ही प्रकार की कटिंग की आवश्यकता होती है। सपाट तल वाला कटर सामग्री हटाने और स्लॉटिंग में सहायक होता है। नुकीला टूल उत्कीर्णन या स्पॉटिंग में मदद करता है। छोटा त्रिज्या या सर्पिल प्रोफाइल कंटूरिंग और बारीक सतह के काम में सहायक होता है।

पीसीबी सीएनसी राउटर बिट की तुलना अन्य माइक्रो कटिंग टूल्स से करने वाले खरीदारों के लिए, सबसे महत्वपूर्ण बात निरंतरता है। छोटे टूल पाथ में त्रुटि की गुंजाइश बहुत कम होती है, इसलिए धार की गुणवत्ता, ज्यामिति और रनआउट नियंत्रण, आक्रामक स्टॉक रिमूवल से कहीं अधिक मायने रखते हैं।

मुख्य विशिष्टताएँ और क्षमताएँ

दृश्यमान निर्माण विशेषताएँ

दी गई छवि के आधार पर, उपकरणों की सतह धात्विक चांदी की बनी हुई है और पॉलिश या ग्राइंड की गई है। ये सटीक घूर्णन उपकरण प्रतीत होते हैं, संभवतः कार्बाइड या लेपित कार्बाइड श्रेणी के, हालांकि केवल छवि से सटीक सामग्री श्रेणी की पुष्टि नहीं की जा सकती। शैंक का आकार लंबा और बेलनाकार दिखता है, जो सीएनसी स्पिंडल और कॉम्पैक्ट राउटिंग सेटअप में आम है।

विशिष्ट क्षमताएँ

पीसीबी मिलिंग कटर को आमतौर पर निम्नलिखित कार्यों के लिए चुना जाता है:

1. बोर्ड के किनारों की छंटाई और कंटूर रूटिंग

2. बारीक स्लॉटिंग और पॉकेटिंग

3. संदर्भ चिह्न या छोटे अक्षरों को उत्कीर्ण करना

4. मशीनिंग के बाद हल्के किनारों को डिबर्रिंग करना

5. उपकरण की गुणवत्ता और मशीन सेटअप के आधार पर प्लास्टिक, लकड़ी, धातु या मिश्रित सामग्रियों पर सूक्ष्म-विवरण कार्य।

सटीक कटिंग क्षमता टूल के व्यास, फ्लूट डिज़ाइन, स्पिंडल गति, फीड दर और मशीनिंग की जा रही सामग्री पर निर्भर करती है। ये मान यहां नहीं दिए गए हैं, इसलिए खरीदारों को उत्पादन में उपयोग करने से पहले इनकी पुष्टि कर लेनी चाहिए।

सामग्री और फिनिश विकल्प

सतह चिकनी और धात्विक दिखती है, जिससे पता चलता है कि घर्षण कम करने और साफ कटिंग के लिए औजार की सतह को घिसकर चिकना बनाया गया है। इस श्रेणी में, खरीदार अक्सर कार्बाइड या लेपित कार्बाइड की तलाश करते हैं क्योंकि ये सामग्रियां आमतौर पर छोटे व्यास की मशीनिंग के लिए बेहतर घिसाव प्रतिरोध प्रदान करती हैं। हालांकि, चूंकि स्रोत डेटा सटीक सब्सट्रेट या कोटिंग की पुष्टि नहीं करता है, इसलिए इसे एक संभावित लेकिन अपुष्ट विशेषता माना जाना चाहिए।

फिनिश और सामग्री का चयन वर्कपीस के अनुरूप होना चाहिए। FR-4, प्लास्टिक या हल्की धातुओं पर उपयोग किए जाने वाले हाई प्रिसिजन पीसीबी बिट के लिए सामान्य उपयोग वाले उत्कीर्णन कटर की तुलना में अलग एज ज्योमेट्री की आवश्यकता हो सकती है। यदि आपकी प्रक्रिया में अपघर्षक सामग्री शामिल है, तो सही ग्रेड और कोटिंग की अनुशंसा के लिए पूछें।

विनिर्माण प्रक्रिया

इस तरह के औजार आमतौर पर सटीक ग्राइंडिंग और टूल-शेपिंग प्रक्रियाओं द्वारा बनाए जाते हैं। दिखने वाली धार की गुणवत्ता और पतली ज्यामिति एक ऐसी प्रक्रिया की ओर इशारा करती है जो आयामी दोहराव और तीक्ष्ण कटिंग प्रोफाइल पर केंद्रित है। छोटे औजारों में, मामूली अनियमितताएं भी कट की चौड़ाई, सतह की फिनिश और औजार के जीवनकाल को प्रभावित कर सकती हैं, इसलिए ग्राइंडिंग की सटीकता वास्तविक प्रदर्शन में एक महत्वपूर्ण कारक है।

अनुप्रयोग परिदृश्य

इस प्रकार का सीएनसी राउटिंग बिट कई प्रकार के छोटे आकार के मशीनिंग कार्यों के लिए उपयुक्त है। इलेक्ट्रॉनिक्स उत्पादन में, यह पीसीबी आइसोलेशन राउटिंग, एज ट्रिमिंग और फिक्स्चर डिटेल वर्क में सहायक होता है। प्रोटोटाइपिंग वर्कशॉप में, इसका उपयोग लेबल उत्कीर्णन, छोटे पॉकेट बनाने या पतले पुर्जों को आकार देने के लिए किया जा सकता है। मॉडल बनाने और हल्के औद्योगिक कार्यों में, यह कंटूरिंग, फाइन ट्रिमिंग और सजावटी कटाई को संभाल सकता है, जहां टूल पाथ को सटीक और नियंत्रित रखना आवश्यक होता है।

गुणवत्ता नियंत्रण संबंधी विचार

पीसीबी राउटर बिट चुनते समय, दिखावट से परे देखें। खरीदार को जिन महत्वपूर्ण बातों की जाँच करनी चाहिए उनमें शामिल हैं: धार की तीक्ष्णता, संकेंद्रण, शैंक की सीधी बनावट, फ्लूट की एकरूपता और टिप की मजबूती। सूक्ष्म उपकरणों के लिए, रनआउट कठोरता जितना ही महत्वपूर्ण हो सकता है क्योंकि अत्यधिक कंपन से धार का घिसाव बढ़ जाता है और नाजुक बोर्डों या पतले भागों को नुकसान पहुँच सकता है। यदि अनुप्रयोग महत्वपूर्ण है, तो आपूर्तिकर्ता से नमूना निरीक्षण डेटा, आयामी पुष्टि या आगमन निरीक्षण मानदंड का अनुरोध करें।

अनुकूलन मार्गदर्शन

क्योंकि दिखाई देने वाली छवि से सटीक व्यास, फ्लूट की संख्या, कटिंग की दिशा या सामग्री की गुणवत्ता का पता नहीं चलता, इसलिए बड़ी मात्रा में ऑर्डर देने से पहले कस्टमाइज़ेशन पर चर्चा करना आवश्यक है। खरीदार आमतौर पर टिप का प्रकार, कटिंग की लंबाई, शैंक का आकार, कोटिंग की प्राथमिकता और लक्षित कार्य सामग्री निर्दिष्ट करते हैं। यदि आपको किसी विशिष्ट मशीन प्लेटफॉर्म के लिए पीसीबी सीएनसी राउटर बिट की आवश्यकता है, तो स्पिंडल की अनुकूलता और आपके द्वारा मशीन किए जाने वाले सबसे छोटे फीचर आकार की पुष्टि करें।

खरीदार के निर्णय के कारक

काम के अनुसार टूल प्रोफाइल चुनें: राउटिंग और स्लॉटिंग के लिए सपाट सिरा, उत्कीर्णन के लिए नुकीला सिरा, और बारीक कंटूरिंग के लिए छोटे त्रिज्या वाला ज्यामिति। टूल की लाइफ, चिप निकासी और वर्कपीस की घर्षण क्षमता पर भी विचार करें। सबसे अच्छा पीसीबी मिलिंग टूल हमेशा सबसे तेज दिखने वाला नहीं होता; बल्कि वह होता है जो फीड रणनीति, मशीन की मजबूती और जिस बोर्ड या सब्सट्रेट को आप काट रहे हैं, उसके लिए उपयुक्त हो।

अपनी प्रक्रिया के लिए सही टूल का अनुरोध करें

यदि आप उत्पादन, प्रोटोटाइपिंग या सटीक फिनिशिंग के लिए पीसीबी राउटर बिट खरीद रहे हैं, तो आपूर्तिकर्ता के साथ अपनी लक्षित सामग्री, मशीन का प्रकार और आवश्यक विशेषताओं की जानकारी साझा करें। सही ज्यामिति की पुष्टि करने और वर्कशॉप में होने वाली गलतियों से बचने का यह सबसे तेज़ तरीका है।
