सटीक बोर्ड निर्माण के लिए टंगस्टन कार्बाइड पीसीबी ड्रिल बिट्स

सर्किट बोर्ड बनाने वाले को जब बिना ज्यादा घिसावट या खरोंच के साफ और एक जैसे छेद चाहिए होते हैं, तब टंगस्टन कार्बाइड पीसीबी ड्रिल बिट्स का इस्तेमाल किया जाता है। पीसीबी निर्माण में मुख्य चुनौती सरल लेकिन चुनौतीपूर्ण होती है: प्लेटिंग, असेंबली और सिग्नल की अखंडता के लिए छेद की दीवारों की सटीकता बनाए रखते हुए, बहुत छोटे छेदों को तेज गति से ड्रिल करना। ये पीसीबी ड्रिल बिट्स इसी तरह के काम के लिए बनाई गई हैं, जहां स्थिर धार और एक समान ज्यामिति, बल प्रयोग से कहीं ज्यादा मायने रखती है।

उत्पाद अवलोकन

यह उत्पाद पृष्ठ एक पारदर्शी ऑर्गेनाइज़र ट्रे में रखे छोटे सर्पिल-फ्लूट कटिंग टूल्स के एक सेट को दर्शाता है। दिखाई देने वाले टूल्स में पतले बेलनाकार शैंक, हेलिकल फ्लूट और बहुरंगी लेपित वर्किंग सेक्शन हैं। चित्र के आधार पर, ये सीएनसी उपयोग के लिए उपयुक्त सटीक रोटरी टूल्स प्रतीत होते हैं। केवल चित्र से टूल के सटीक प्रकार की पुष्टि नहीं की जा सकती है, इसलिए इस पृष्ठ पर इन्हें छोटे व्यास की सटीक ड्रिलिंग और संबंधित माइक्रो-मशीनिंग कार्यों के संदर्भ में टंगस्टन कार्बाइड पीसीबी ड्रिल बिट्स के रूप में वर्णित किया गया है।

पीसीबी ड्रिल बिट्स की तुलना करने वाले खरीदारों के लिए, व्यावहारिक लाभ उपकरण की स्थिरता में निहित है। एक बोर्ड शॉप, प्रोटोटाइप लैब या इलेक्ट्रॉनिक्स निर्माता को ऐसे ड्रिल की आवश्यकता होती है जो लैमिनेट में साफ-सुथरा प्रवेश करें, छेद की स्थिति बनाए रखें और कई छेदों में एक समान परिणाम दें। ये उपकरण खरीदारों की इसी समस्या का समाधान करते हैं।

मुख्य क्षमताएं और विशिष्ट उपयोग

सटीक ड्रिलिंग और माइक्रो-मशीनिंग

पीसीबी के लिए ये कार्बाइड ड्रिल बिट्स छोटे, बारीक कटिंग कार्यों के लिए डिज़ाइन किए गए हैं, जहाँ टूल की मज़बूती और धार का टिकाऊपन महत्वपूर्ण होता है। पीसीबी उत्पादन में, इसमें अक्सर कंपोनेंट होल, वाया, फिक्स्चर होल या बारीक प्रोटोटाइप ड्रिलिंग शामिल होती है। इनका आकार यह भी दर्शाता है कि ये बोर्ड के अलावा हल्के सीएनसी कटिंग कार्यों में भी उपयोगी हो सकते हैं, जैसे कि उत्कीर्णन, छोटे स्लॉटिंग या सामान्य सटीक मशीनिंग।

सीएनसी उपकरणों के साथ काम करना

CNC PCB ड्रिल बिट्स को आमतौर पर मशीन स्पिंडल के लिए चुना जाता है क्योंकि स्वचालित ड्रिलिंग के लिए स्थिर रनआउट नियंत्रण और बार-बार उपयोग करने में सक्षम उपकरण की आवश्यकता होती है। सही तरीके से उपयोग किए जाने पर, एक छोटा ड्रिल टूल बेहतर स्थितिगत सटीकता और साफ छेद बनाने में सहायक होता है, विशेष रूप से कॉम्पैक्ट लेआउट और बहु-छेद वाले पैनलों पर।

दृश्यमान निर्माण और डिजाइन संबंधी नोट्स

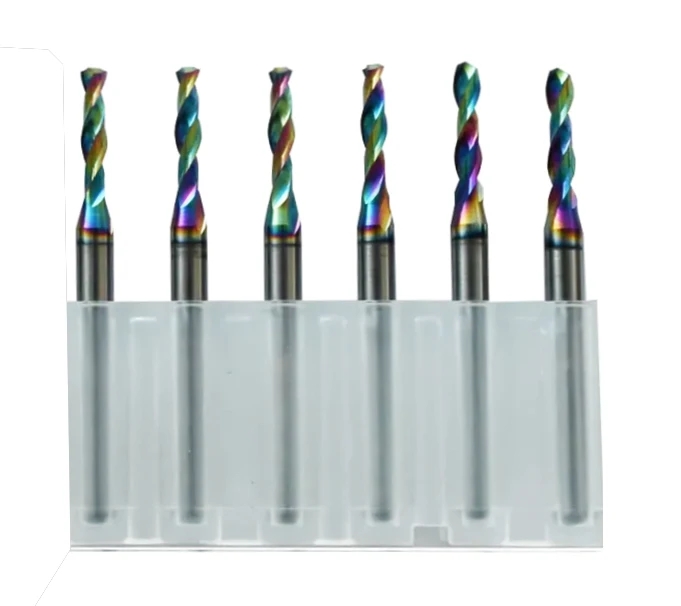

दिखाए गए सेट में प्लास्टिक होल्डर में सीधे रखे गए छह उपकरण शामिल हैं। काटने वाले हिस्से पर इंद्रधनुषी या चमकीली परत चढ़ी हुई प्रतीत होती है, जबकि हैंडल धात्विक चांदी-धूसर रंग के हैं। यह परत घिसाव-रोधी सतह उपचार का संकेत दे सकती है, हालांकि कोटिंग की सटीक रासायनिक संरचना दिखाई नहीं देती और इस बारे में अनुमान नहीं लगाया जाना चाहिए।

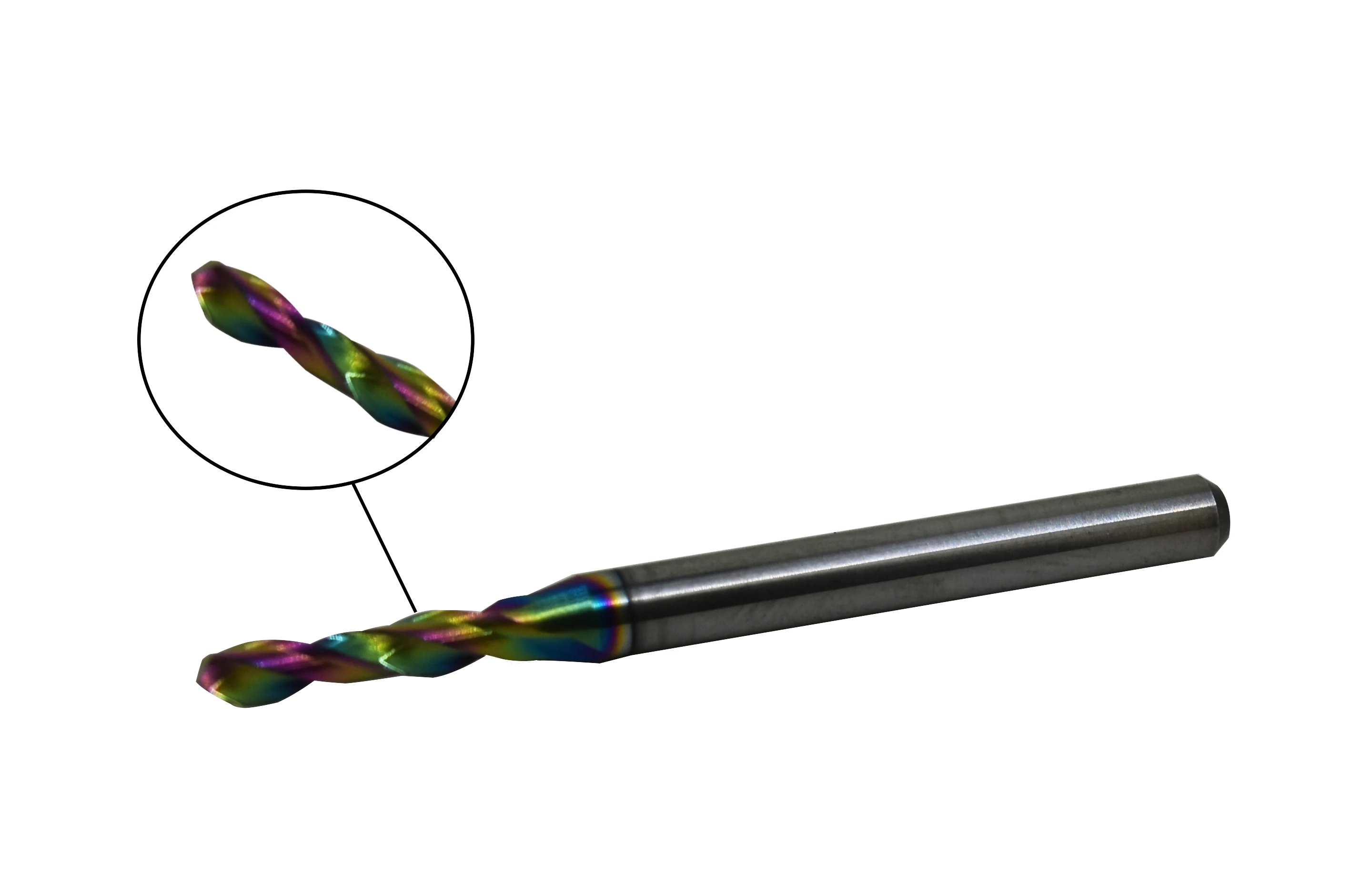

चित्र में स्पष्ट रूप से संकीर्ण व्यास प्रोफ़ाइल, सर्पिल खांचे और नुकीले या टेपर वाले सिरे दिखाई दे रहे हैं। ये विशेषताएं मशीनिंग वातावरण में उपयोग किए जाने वाले सटीक रोटरी कटिंग टूल्स के अनुरूप हैं। चूंकि चित्र में आयाम, खांचों की संख्या या नोक का कोण स्पष्ट नहीं है, इसलिए खरीदारों को उत्पादन के लिए ऑर्डर देने से पहले सटीक विनिर्देशों की पुष्टि कर लेनी चाहिए।

सामग्री और फिनिश विकल्प

पीसीबी ड्रिलिंग के लिए, टंगस्टन कार्बाइड को अक्सर प्राथमिकता दी जाती है क्योंकि यह कई सामान्य टूल सामग्रियों की तुलना में तेज कटिंग एज और बेहतर घिसाव प्रतिरोध प्रदान करता है। व्यवहार में, खरीदार कोटिंग विकल्पों, शैंक फिनिश और इस बात का भी मूल्यांकन करते हैं कि टूल शुष्क या शीतलक-सहायता प्राप्त संचालन के लिए है या नहीं। कुछ अनुप्रयोगों में लेपित सतह घिसाव व्यवहार और चिप प्रवाह में मदद कर सकती है, लेकिन सही चुनाव बोर्ड सामग्री, फीड सेटिंग्स और स्पिंडल की स्थितियों पर निर्भर करता है।

यहां दिखाई देने वाली संभावित फिनिश विशेषताओं में बहुरंगी लेपित कटिंग ज़ोन और बिना लेपित शैंक शामिल हैं। चूंकि उत्पाद की छवि सटीक सब्सट्रेट या कोटिंग सिस्टम की पुष्टि नहीं करती है, इसलिए इन विवरणों की पुष्टि आपूर्तिकर्ता से की जानी चाहिए।

विनिर्माण और उपकरण प्रक्रिया

टंगस्टन कार्बाइड पीसीबी ड्रिल बिट्स को आमतौर पर सटीक ग्राइंडिंग और शार्पनिंग प्रक्रियाओं द्वारा बनाया जाता है ताकि कटिंग एज और फ्लूट ज्योमेट्री तैयार की जा सके। बनाने के बाद, कुछ टूल्स पर सतह कोटिंग की जाती है ताकि घिसाव प्रतिरोध में सुधार हो या घर्षण कम हो। अंतिम प्रदर्शन ज्योमेट्री नियंत्रण, संकेंद्रण, एज की गुणवत्ता और हैंडलिंग और स्टोरेज के दौरान पैकेजिंग सुरक्षा पर निर्भर करता है।

कार्यशालाओं के लिए, होल्डर या ट्रे कोई मामूली चीज़ नहीं है। पीसीबी के लिए छोटे माइक्रो ड्रिल बिट परिवहन के दौरान आपस में टकराने पर आसानी से क्षतिग्रस्त हो सकते हैं, इसलिए व्यवस्थित भंडारण पहले उपयोग से पहले काटने वाले किनारों की सुरक्षा सुनिश्चित करने में सहायक होता है।

सामान्य अनुप्रयोग

• प्रिंटेड सर्किट बोर्ड की ड्रिलिंग और प्रोटोटाइप बोर्ड का काम

• सीएनसी उपकरण पर छोटे व्यास की ड्रिलिंग

• इलेक्ट्रॉनिक्स विनिर्माण सहायता और मरम्मत स्टेशन

• सांचा बनाना, उत्कीर्णन करना और बारीक-विवरण वाली मशीनिंग करना

• हल्की धातु निर्माण और सटीक कार्यशाला कार्य

गुणवत्ता नियंत्रण संबंधी विचार

प्रिंटेड सर्किट बोर्ड ड्रिल बिट्स का मूल्यांकन करते समय, खरीदार आमतौर पर व्यास की स्थिरता, शैंक की फिटिंग, कटिंग एज की स्थिति और पैकेजिंग की गुणवत्ता पर ध्यान देते हैं। बड़े पैमाने पर उत्पादन के लिए, दिखावट की तुलना में टूल की टिकाऊपन, छेद की सफाई और स्थिर ड्रिलिंग प्रदर्शन अधिक महत्वपूर्ण होते हैं। चूंकि यहां सटीक परीक्षण डेटा उपलब्ध नहीं है, इसलिए यदि आपकी प्रक्रिया छेद के आकार या ब्रेकआउट के प्रति संवेदनशील है, तो आपूर्तिकर्ता से सीधे निरीक्षण विवरण प्राप्त करना सबसे अच्छा है।

अनुकूलन और खरीदार चयन मार्गदर्शन

यदि आप किसी विशिष्ट उत्पादन लाइन के लिए पीसीबी ड्रिल बिट्स खरीद रहे हैं, तो आवश्यक ड्रिल व्यास, शैंक का आकार, बोर्ड स्टैक-अप, स्पिंडल गति सीमा और लक्षित सामग्री की पुष्टि कर लें। विभिन्न लैमिनेट, तांबे की मोटाई और ड्रिल की गहराई के आधार पर उपयुक्त टूल का चुनाव बदल सकता है। खरीदारों को यह भी पूछना चाहिए कि क्या आपूर्तिकर्ता समान आकार, निजी लेबलिंग, विशेष पैकेजिंग या अन्य ऑर्डर-विशिष्ट आवश्यकताओं को पूरा कर सकता है।

पीसीबी के लिए कार्बाइड ड्रिल बिट्स की तुलना करने वाली टीमों के लिए, मुख्य निर्णय कारक सरल हैं: टूल की ज्यामिति, कोटिंग का चुनाव, पैकेजिंग, और क्या ड्रिल बोर्ड के काम के लिए अनुकूलित है या व्यापक सीएनसी उपयोग के लिए। यदि आपका मुख्य काम इलेक्ट्रॉनिक्स ड्रिलिंग है, तो सटीकता और दोहराव पर ध्यान दें। यदि टूल का उपयोग हल्के मशीनिंग कार्यों के लिए भी किया जाएगा, तो सुनिश्चित करें कि ज्यामिति इस प्रकार के काम के लिए उपयुक्त है।

विनिर्देश जांच का अनुरोध करें

यदि आपको उत्पादन या प्रोटोटाइपिंग के लिए टंगस्टन कार्बाइड पीसीबी ड्रिल बिट्स की आवश्यकता है, तो ऑर्डर देने से पहले अपने सप्लायर को अपने होल साइज रेंज, बोर्ड मटेरियल और मशीन टाइप की जानकारी दें। पीसीबी के लिए सही माइक्रो ड्रिल बिट्स का चयन करने और बेकार टूल्स की बर्बादी से बचने का यह सबसे तेज़ तरीका है। सटीक माप और अनुकूलता के लिए, पहले एक औपचारिक स्पेसिफिकेशन शीट या सैंपल कन्फर्मेशन का अनुरोध करें।
