परिचय
पीसीबी वी कट मशीन , जिसे वी स्कोरिंग या वी-ग्रूविंग मशीन भी कहा जाता है, पैनलयुक्त पीसीबी को पूर्व-चिह्नित रेखाओं के साथ न्यूनतम यांत्रिक तनाव के साथ अलग करने के लिए आवश्यक है। पारंपरिक मैनुअल तरीकों से अक्सर बर्र, धूल या बोर्ड में विकृति जैसी समस्याएं उत्पन्न होती हैं - ऑटो पीसीबी वी कट मशीन CK-1500 सटीक सीएनसी नियंत्रण और सिंगल-कटर डिज़ाइन के माध्यम से इन समस्याओं को दूर करती है।
पीसीबी उपकरण के क्षेत्र में 20 से अधिक वर्षों के अनुभव के साथ, चिकिन ऑटोमेशन में, सीके-1500 हमारे ड्रिलिंग, रूटिंग और लेजर समाधानों के साथ सहज रूप से एकीकृत हो जाता है, जो एक संपूर्ण फ्रंट-टू-बैक पीसीबी स्वचालन लाइन प्रदान करता है।

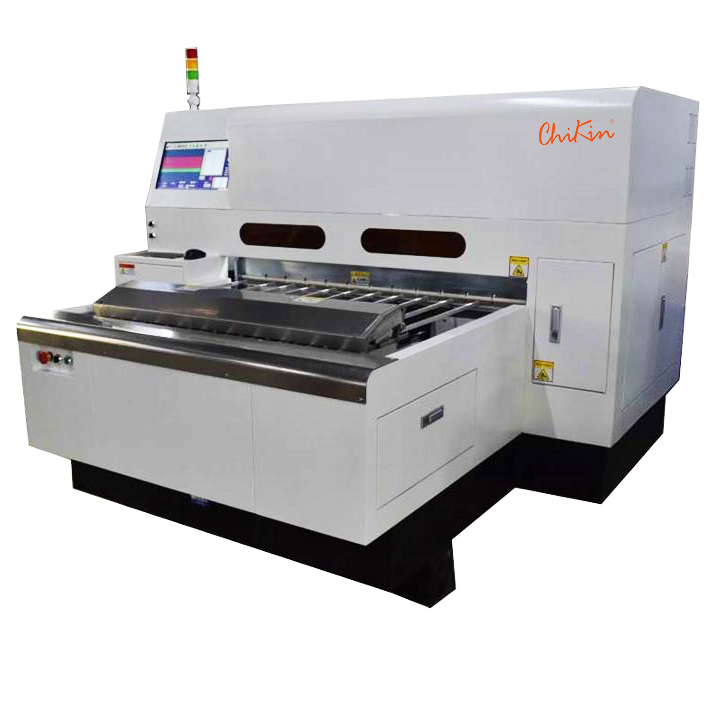

CK-1500 ऑटो पीसीबी वी कट मशीन क्या है?
CK-1500 एक सिंगल-कटर ऑटोमैटिक पीसीबी वी-कट मशीन है जिसमें एक ऊपरी और एक निचला कटर (टिकाऊपन के लिए डायमंड-टिप वाला) लगा होता है। यह पिन पोजिशनिंग और हाई-स्पीड स्पिंडल रोटेशन (8000–10000 आरपीएम) का उपयोग करके विभिन्न सब्सट्रेट्स पर सटीक वी-ग्रूव बनाता है, जिनमें शामिल हैं:
- रिजिड FR4 पीसीबी
- एल्यूमीनियम और तांबे के बेस बोर्ड
- रिजिड-फ्लेक्स और मल्टी-लेयर पैनल
प्रमुख विशिष्टताओं में डेल्टा ड्राइव, पीआईसी मोशन कंट्रोल और जटिल बोर्ड आकृतियों के लिए समर्थन शामिल हैं।
CK-1500 PCB V स्कोरिंग मशीन कैसे काम करती है? (चरण-दर-चरण)
- डिजाइन फाइलें लोड करें — वी-कट पथों के साथ गेर्बर, ओडीबी++ या डीएक्सएफ फाइलें आयात करें।
- पिन पोजिशनिंग — सटीक संरेखण के लिए फिड्यूशियल या पिन का उपयोग करके स्वचालित संरेखण।
- स्पिंडल और कटर सेटअप — स्वचालित टूल लंबाई/व्यास पहचान; प्रोग्राम की गई गहराई पर कटर सक्रिय हो जाते हैं।
- हाई-स्पीड ग्रूविंग — X/Y/Z अक्ष सटीक रूप से चलते हैं; सिंगल कटर लगातार 30-60° V कोण बनाता है।
- आउटपुट और निरीक्षण — धूल के फैलाव के बिना स्वच्छ पृथक्करण; तुरंत परीक्षण रिपोर्ट तैयार करें।
सेटअप का समय आमतौर पर 30 मिनट से कम होता है - समान मात्रा के लिए मैनुअल या मल्टी-कटर सेटअप की तुलना में कहीं अधिक तेज़।
सिंगल कटर बनाम मल्टी-कटर वी-कट मशीनें: तुलना
| विशेषता | सीके-1500 (सिंगल कटर) | मल्टी-कटर (उदाहरण के लिए, 6-8 ब्लेड) |
|---|---|---|
| के लिए सर्वश्रेष्ठ | मध्यम मात्रा, बार-बार बदलाव | उच्च मात्रा वाले स्थिर पैनल |
| कटर जटिलता | सरल (1 ऊपरी + 1 निचला) | जटिल (एकाधिक सिंक्रनाइज़्ड) |
| रखरखाव | कम लागत और आसान | अधिक ऊँचा (अधिक ब्लेड को संरेखित करने/घिसने की आवश्यकता होती है) |
| परिशुद्धता और लचीलापन | उत्कृष्ट (±0.02 मिमी, गहराई को आसानी से समायोजित किया जा सकता है) | अच्छा है, लेकिन प्रोटोटाइप के लिए कम लचीला है। |
| लागत | अधिक किफायती प्रारंभिक निवेश | अधिक अग्रिम भुगतान |
| बर्र/धूल नियंत्रण | सुपीरियर (सिंगल पास फोकस) | चर |
डिजाइन में विभिन्न बदलावों या मिश्रित पैनल आकारों वाले परिदृश्यों में CK-1500 उत्कृष्ट प्रदर्शन करता है।
चिकन सीके-1500 के प्रमुख लाभ
- उच्च परिशुद्धता — ±0.02 मिमी ग्रूव गहराई/स्थिति की पुनरावृत्ति
- बहुमुखी सामग्रियां — FR4, एल्युमीनियम और रिजिड-फ्लेक्स सामग्रियों को बिना किसी समझौते के संभालता है
- स्वचालन सुविधाएँ — स्वचालित उपकरण परिवर्तन पहचान, टूटे उपकरण का अलार्म, चौबीसों घंटे विश्वसनीयता
- एकीकरण — यह हमारे लेज़र कटर L7 और CNC राउटर के साथ पूर्ण उत्पादन श्रृंखला के लिए काम करता है।
- वैश्विक सहायता — 3 साल की वारंटी, 24 घंटे प्रतिक्रिया, दुनिया भर में 5000 से अधिक मशीनें भेजी गईं
वास्तविक दुनिया के अनुप्रयोग
- एलईडी लाइटिंग एल्युमिनियम पीसीबी
- ऑटोमोटिव और औद्योगिक रिजिड-फ्लेक्स बोर्ड
- मध्यम मात्रा वाले उपभोक्ता इलेक्ट्रॉनिक्स पैनल
- एनपीआई और प्रोटोटाइप पैनल डीपैनलिंग
- कारखाने मैन्युअल से स्वचालित वी-कट प्रणाली में परिवर्तित हो रहे हैं
आप चिकिन की ऑटो पीसीबी वी कट मशीन क्यों चुनें?
ISO 9001, CE प्रमाणन और प्रीमियम घटकों (पैनासोनिक/THK/डेल्टा) द्वारा समर्थित, CK-1500 बेजोड़ ROI प्रदान करता है - मध्यम मात्रा में उपयोग करने वालों के लिए अक्सर 12 महीने से भी कम समय में। भारत, वियतनाम, तुर्की और यूरोप में हजारों कारखाने बिना किसी समझौते के पैनल हटाने की सेवा के लिए चिकिन पर भरोसा करते हैं।
निष्कर्ष
ऑटो पीसीबी वी कट मशीन CK-1500 उन निर्माताओं के लिए एक स्मार्ट विकल्प है जिन्हें 2026 में सटीक, लचीली और कम रखरखाव वाली वी-कटाई की आवश्यकता है। खुरदरेपन, धूल और महंगे फिक्स्चर की लागत को अलविदा कहें — स्वच्छ, स्वचालित डिपैनलिंग को अपनाएं जो उत्पादन और दक्षता को बढ़ाती है।
क्या आप अपनी पीसीबी पृथक्करण प्रक्रिया को अपग्रेड करने के लिए तैयार हैं?
फ्री डेमो, सैंपल प्रोसेसिंग या कस्टमाइज्ड कोटेशन के लिए चिकिन ऑटोमेशन से संपर्क करें । फ्लाइंग प्रोब टेस्टर और सीएनसी सॉल्यूशन सहित हमारे पीसीबी मैन्युफैक्चरिंग इक्विपमेंट की पूरी रेंज देखें।
