क्यों स्थिर पीसीबी इमेजिंग सही यूवी एलईडी पैटर्न एक्सपोजर मशीन से शुरू होती है

पीसीबी निर्माण में, इमेजिंग गुणवत्ता कोई ऐसी चीज़ नहीं है जिसे प्रक्रिया के अंत में आकस्मिक रूप से ठीक किया जा सके। एक बार जब एक सर्किट पैटर्न खराब तरीके से स्थानांतरित हो जाता है, तो त्रुटि विकास, नक़्क़ाशी, निरीक्षण और डाउनस्ट्रीम उत्पादन में स्थानांतरित हो सकती है। एक छोटा सा एक्सपोज़र बदलाव लाइन परिभाषा को प्रभावित कर सकता है। स्थिति संबंधी समस्या पंजीकरण समस्याएँ पैदा कर सकती है। अस्थिर एक्सपोज़र समय एक बोर्ड को स्वीकार्य बना सकता है जबकि अगले बोर्ड को फिर से काम करने की आवश्यकता होती है। किसी कारखाने के लिए, यह केवल एक तकनीकी मुद्दा नहीं है। यह उपज, लागत और वितरण का मुद्दा बन जाता है।

यही कारण है कि कई पीसीबी कारखाने अपनी इमेजिंग प्रक्रिया में उपयोग की जाने वाली पीसीबी यूवी एलईडी पैटर्न एक्सपोज़र मशीन पर पूरा ध्यान देते हैं। चिकिन सीएनसी इस उपकरण का वर्णन एक ऐसी मशीन के रूप में करती है जिसका उपयोग नियंत्रित पराबैंगनी जोखिम के साथ फोटोरेसिस्ट-लेपित बोर्डों पर एक सर्किट पैटर्न को स्थानांतरित करने के लिए किया जाता है। उत्पाद पृष्ठ मुख्य उत्पादन समस्या को भी स्पष्ट रूप से समझाता है: जब पैटर्न संरेखण, प्रकाश आउटपुट और एक्सपोज़र समय बोर्ड से बोर्ड तक भिन्न होता है, तो डाउनस्ट्रीम नक़्क़ाशी और इमेजिंग परिणाम अस्थिर हो जाते हैं। एक संलग्न एक्सपोज़र सिस्टम प्रक्रिया को मानकीकृत करने, परिवेश प्रकाश हस्तक्षेप को कम करने और ऑपरेटरों को अधिक नियंत्रित कार्य वातावरण प्रदान करने में मदद करता है।

पीसीबी एक्सपोज़र मशीन , पीसीबी के लिए यूवी एलईडी एक्सपोज़र सिस्टम , पीसीबी फोटोरेसिस्ट एक्सपोज़र मशीन , या स्वचालित पीसीबी एक्सपोज़र मशीन की खोज करने वाले खरीदारों के लिए, खरीदारी का निर्णय केवल मशीन की उपस्थिति से शुरू नहीं होना चाहिए। एक अधिक व्यावहारिक प्रश्न यह है: क्या मशीन फैक्ट्री को बोर्ड से बोर्ड, शिफ्ट से शिफ्ट और बैच से बैच तक एक्सपोज़र की स्थिति को स्थिर रखने में मदद कर सकती है?

पीसीबी पैटर्न एक्सपोज़र पर गंभीरता से ध्यान देने की आवश्यकता क्यों है

पैटर्न एक्सपोज़र वह चरण है जहां पराबैंगनी ऊर्जा फोटोरेसिस्ट-लेपित पीसीबी सामग्री पर एक सर्किट छवि को स्थानांतरित या सक्रिय करती है। चिकिन का उत्पाद पृष्ठ इस चरण को उस प्रक्रिया के रूप में वर्णित करता है जहां यूवी ऊर्जा मास्क या डिजिटल पैटर्न द्वारा परिभाषित चयनित क्षेत्रों में फोटोरेसिस्ट को सख्त या सक्रिय करती है। एक पीसीबी फोटोरेसिस्ट एक्सपोज़र मशीन निर्माताओं को विकास और नक़्क़ाशी से पहले लाइन की चौड़ाई, पैड आकार और छवि पंजीकरण को स्थिर रखने में मदद करती है।

यही कारण है कि एक्सपोज़र उपकरण को एक साधारण प्रकाश बॉक्स के रूप में नहीं माना जाना चाहिए। एक पीसीबी फैक्ट्री के लिए, एक्सपोज़र चरण डिज़ाइन इरादे को भौतिक बोर्ड उत्पादन से जोड़ता है। यदि एक्सपोज़र असंगत है, तो फ़ैक्टरी में अस्थिर छवि परिभाषा, किनारे भिन्नता, विकासशील समस्याएं, या डाउनस्ट्रीम नक़्क़ाशी अनिश्चितता देखी जा सकती है। मामला छोटा होने पर भी बाद में निरीक्षण का दबाव बन सकता है।

व्यावहारिक उत्पादन में, स्थिर इमेजिंग कई कारकों पर निर्भर करती है:

• एक्सपोज़र समय नियंत्रण
• प्रकाश उत्पादन स्थिरता
• रोशनी की एकरूपता
• बोर्ड लोडिंग स्थिरता
• चैम्बर की सफाई
• ऑपरेटर प्रक्रिया अनुशासन
• मुखौटा या पैटर्न संरेखण
• नियंत्रण प्रणाली दोहराव योग्यता
• मशीन संरचना और सेवा पहुंच

इसलिए एक पीसीबी पैटर्न एक्सपोज़र मशीन का मूल्यांकन एक प्रक्रिया-नियंत्रण प्लेटफ़ॉर्म के रूप में किया जाना चाहिए, न कि केवल यूवी स्रोत वाले कैबिनेट के रूप में।

चिकिन की पीसीबी यूवी एलईडी पैटर्न एक्सपोज़र मशीन क्या करती है?

चिकिन सीएनसी का उत्पाद पृष्ठ इस मशीन को नियंत्रित पीसीबी पैटर्न एक्सपोज़र के लिए उपकरण के रूप में रखता है। यह उन इलेक्ट्रॉनिक्स विनिर्माण वातावरणों के लिए सबसे अधिक प्रासंगिक है जो फोटोरेसिस्ट इमेजिंग या नियंत्रित यूवी प्रसंस्करण का उपयोग करते हैं। पृष्ठ में पीसीबी प्रोटोटाइप लाइन, छोटे-बैच बोर्ड उत्पादन और फैक्ट्री वर्कफ़्लो जैसे विशिष्ट परिदृश्यों का उल्लेख किया गया है, जहां विकास और नक़्क़ाशी से पहले दोहराए जाने योग्य एक्सपोज़र की आवश्यकता होती है।

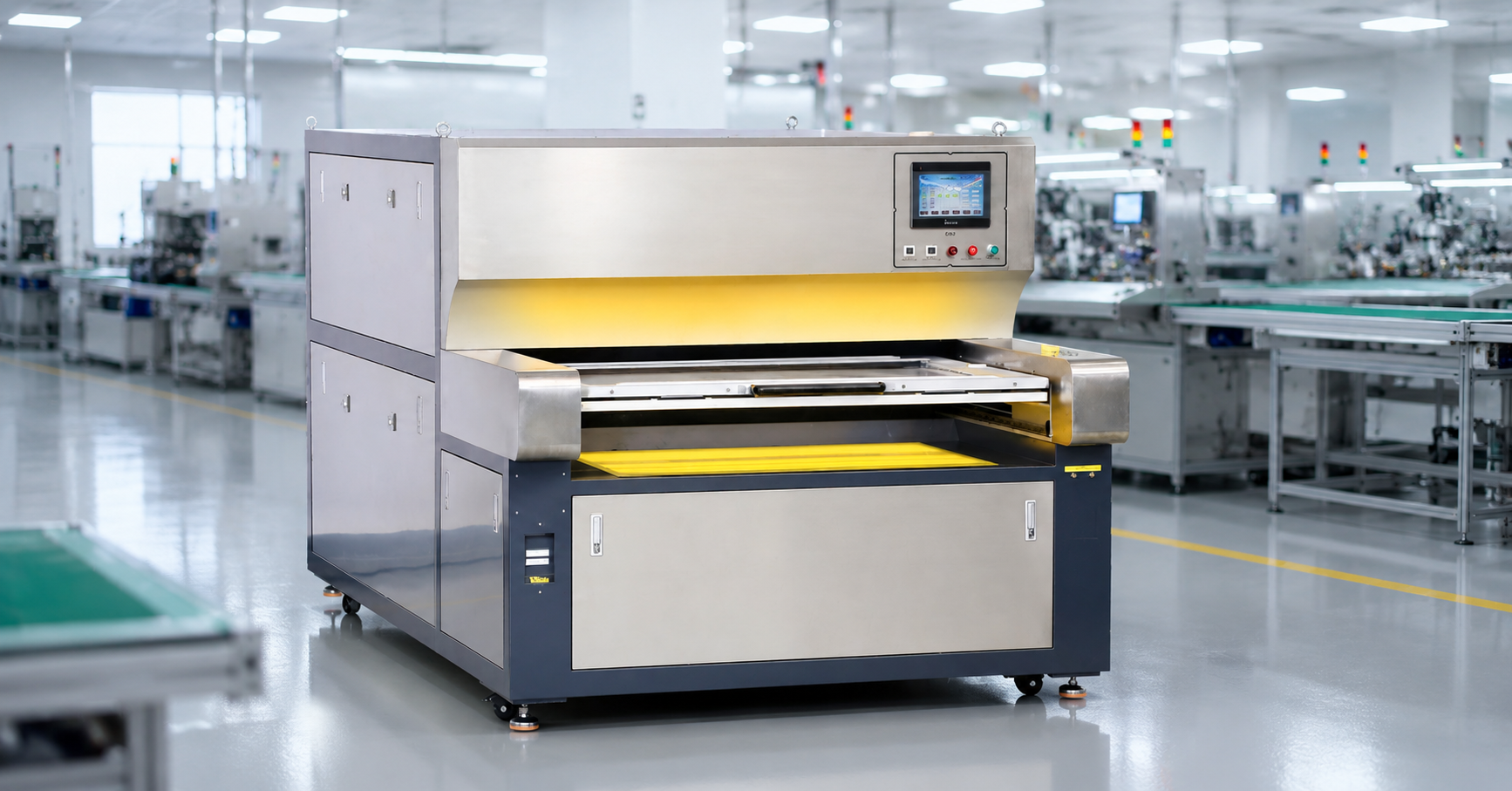

दृश्यमान मशीन संरचना को एक औद्योगिक संलग्न कैबिनेट के रूप में वर्णित किया गया है जिसमें एक विस्तृत फ्रंट-एक्सेस कक्ष, टचस्क्रीन एचएमआई और रखरखाव के लिए सर्विस पैनल हैं। पृष्ठ यह भी बताता है कि सटीक आंतरिक प्रक्रिया की पुष्टि अकेले छवि से नहीं की जा सकती है, इसलिए खरीदारों को स्वचालन स्तर या थ्रूपुट मानने से पहले प्रक्रिया लेआउट, ऑप्टिकल व्यवस्था और बोर्ड-लोडिंग विधि का अनुरोध करना चाहिए।

वह बयान महत्वपूर्ण है. एक खरीदार को यूवी एक्सपोज़र मशीन को केवल बाहरी रूप से नहीं आंकना चाहिए। संलग्नक, एचएमआई, और प्रवेश द्वार उपयोगी दृश्यमान विशेषताएं हैं, लेकिन अंतिम इमेजिंग परिणाम प्रकाश एकरूपता, एक्सपोज़र दोहराव, बोर्ड स्थिति, चैम्बर समतलता, अंशांकन विधि और नियंत्रण तर्क पर निर्भर करता है।

मुख्य उत्पाद विशेषताएँ और क्रेता का अर्थ

उत्पाद सुविधा	उत्पाद पृष्ठ से जानकारी	यह पीसीबी फ़ैक्टरियों के लिए क्यों महत्वपूर्ण है?
यूवी एलईडी पैटर्न एक्सपोज़र	नियंत्रित यूवी एक्सपोज़र के साथ सर्किट पैटर्न को फोटोरेसिस्ट-लेपित बोर्डों पर स्थानांतरित करता है	विकास और नक़्क़ाशी से पहले स्थिर छवि निर्माण का समर्थन करता है
संलग्न प्रसंस्करण कक्ष	फ्रंट-एक्सेस कार्य क्षेत्र के साथ बंद धातु आवास	भटकती रोशनी को रोकने, ऑपरेटरों की सुरक्षा करने और प्रक्रिया क्षेत्र को स्थिर करने में मदद करता है
टचस्क्रीन एचएमआई	इंटरफ़ेस पैरामीटर सेटिंग, मॉनिटरिंग और ऑपरेटर मार्गदर्शन का समर्थन करता है	एक्सपोज़र रूटीन, अलार्म और स्थिति जांच को प्रबंधित करने में मदद करता है
चौड़ा सामने का उद्घाटन	दृश्यमान फ्रंट एपर्चर लोडिंग और अनलोडिंग का समर्थन करता है	लाइन प्रवाह और ऑपरेटर हैंडलिंग के लिए महत्वपूर्ण
सेवा पैनल	एकाधिक साइड पैनल रखरखाव पहुंच का संकेत देते हैं	जब मशीन को निरीक्षण या सेवा की आवश्यकता होती है तो डाउनटाइम को कम करने में मदद करता है
पैरों को समतल करना	एडजस्टेबल पैर कैबिनेट को फैक्ट्री के फर्श पर सही ढंग से बैठने में मदद करते हैं	स्थिर स्थापना और दोहराने योग्य स्थिति का समर्थन करता है
शीर्ष उठाने वाले बिंदु	लिफ्टिंग पॉइंट स्थापना के दौरान हैंडलिंग को सरल बनाते हैं	संयंत्र-स्तरीय उपकरण परिनियोजन के लिए उपयोगी
शीट-मेटल कैबिनेट	ऐसा प्रतीत होता है कि बाहरी हिस्से में गहरे आधार फ्रेम के साथ चित्रित स्टील या ब्रश धातु पैनलों का उपयोग किया गया है	औद्योगिक उपयोग के लिए सुरक्षा, कठोरता और सेवाक्षमता प्रदान करता है
अनुकूलन मार्गदर्शन	कार्य आकार, लोडिंग विधि, नियंत्रण तर्क, कक्ष लेआउट, एचएमआई भाषा, इंटरलॉक, प्रकाश व्यवस्था और एकीकरण पर चर्चा की जानी चाहिए	मशीन को वास्तविक पीसीबी वर्कफ़्लो से मिलाने में मदद करता है
क्रेता की पुष्टि आवश्यक है	पृष्ठ पाठ में सटीक आयाम और आंतरिक विशिष्टताएँ प्रदान नहीं की गई हैं	खरीदारों को खरीदारी से पहले ऑप्टिकल लेआउट, स्वचालन स्तर, थ्रूपुट और प्रक्रिया कॉन्फ़िगरेशन की पुष्टि करनी चाहिए

यह तालिका मुख्य बिंदु को स्पष्ट रूप से दिखाती है: उत्पाद का मूल्य कोई अलग विशेषता नहीं है। यह नियंत्रित एक्सपोज़र, संलग्न संचालन, ऑपरेटर इंटरफ़ेस, सेवा पहुंच और उत्पादन मिलान का संयोजन है।

संलग्न एक्सपोज़र मूल्यवान क्यों है?

संलग्न कक्ष मशीन की सबसे व्यावहारिक दृश्यमान विशेषताओं में से एक है। चिकिन के उत्पाद पृष्ठ में कहा गया है कि बंद धातु आवास और फ्रंट-एक्सेस कार्य क्षेत्र आवारा प्रकाश को अवरुद्ध करने, ऑपरेटरों की सुरक्षा करने और एक्सपोज़र के दौरान प्रक्रिया क्षेत्र को अधिक स्थिर रखने के लिए उपयोगी हैं।

पीसीबी इमेजिंग के लिए, यह मायने रखता है क्योंकि अनियंत्रित प्रकाश और असंगत हैंडलिंग पुनरावृत्ति को प्रभावित कर सकती है। बुनियादी प्रयोगों के लिए एक बेंच-प्रकार या खराब नियंत्रित सेटअप स्वीकार्य हो सकता है, लेकिन उत्पादन कारखानों को आमतौर पर अधिक अनुशासित वातावरण की आवश्यकता होती है। एक संलग्न कक्ष एक परिभाषित एक्सपोज़र क्षेत्र बनाने में मदद करता है। ऑपरेटरों को पता है कि लोडिंग कहां होती है। यह प्रक्रिया परिवेशीय हस्तक्षेप के प्रति कम संवेदनशील होती है। उत्पादन मार्ग के हिस्से के रूप में मशीन का प्रबंधन करना आसान हो जाता है।

एक अच्छे संलग्न डिज़ाइन को दैनिक उपयोगिता का भी समर्थन करना चाहिए। खरीदारों को जांचना चाहिए कि क्या चैम्बर को साफ करना आसान है, क्या ऑपरेटर आराम से बोर्ड लोड कर सकते हैं, क्या सामने का उद्घाटन पैनल के आकार से मेल खाता है, क्या रखरखाव पैनल पहुंच योग्य हैं, और क्या सुरक्षा इंटरलॉक शामिल हैं। परिक्षेत्र को संचालन को असुविधाजनक बनाए बिना प्रक्रिया अनुशासन में सुधार करना चाहिए।

यूवी एलईडी प्रौद्योगिकी पर अक्सर विचार क्यों किया जाता है?

पेज में कहा गया है कि जब यूवी एलईडी तकनीक का उपयोग किया जाता है, तो प्रकाश स्रोत को आमतौर पर पुराने लैंप-आधारित सिस्टम की तुलना में तेज प्रतिक्रिया, कॉम्पैक्ट नियंत्रण और लंबी सेवा जीवन के लिए चुना जाता है, जबकि यह भी ध्यान दिया जाता है कि सटीक प्रदर्शन अंतिम मशीन डिजाइन पर निर्भर करता है।

वह अंतिम योग्यता मायने रखती है। यूवी एलईडी तभी फायदेमंद है जब मशीन का डिज़ाइन समान एक्सपोज़र, दोहराने योग्य समय, स्थिर शीतलन, उपयुक्त ऑप्टिकल व्यवस्था और उचित नियंत्रण तर्क का समर्थन करता है। एक खरीदार को यह नहीं मानना ​​चाहिए कि कोई भी यूवी एलईडी एक्सपोज़र मशीन स्वचालित रूप से समान इमेजिंग गुणवत्ता प्रदान करेगी।

कारखानों के लिए, उपयोगी प्रश्न हैं:

• किस तरंग दैर्ध्य का उपयोग किया जाता है?
• क्या यह उत्पादन में फोटोरेसिस्ट के लिए उपयुक्त है?
• प्रकाश की एकरूपता कैसे मापी जाती है?
• एक्सपोज़र का समय कैसे नियंत्रित किया जाता है?
• एलईडी आउटपुट की निगरानी या अंशांकन कैसे किया जाता है?
• सिस्टम के अंदर गर्मी का प्रबंधन कैसे किया जाता है?
• एक्सपोज़र मॉड्यूल के लिए किस रखरखाव की आवश्यकता है?
• क्या आपूर्तिकर्ता नमूना एक्सपोज़र परीक्षण प्रदान कर सकता है?

एक गंभीर यूवी एलईडी मास्क एक्सपोज़र उपकरण आपूर्तिकर्ता को इन बिंदुओं पर स्पष्ट रूप से चर्चा करने में सक्षम होना चाहिए।

एचएमआई नियंत्रण: एक स्क्रीन से भी अधिक

एक टचस्क्रीन एचएमआई एक साधारण आधुनिक सुविधा की तरह लग सकता है, लेकिन उत्पादन में यह दैनिक स्थिरता को प्रभावित कर सकता है। चिकिन के उत्पाद पृष्ठ में कहा गया है कि टचस्क्रीन इंटरफ़ेस पैरामीटर सेटिंग, प्रक्रिया निगरानी और ऑपरेटर मार्गदर्शन का समर्थन करता है। इसमें यह भी नोट किया गया है कि यह केवल यांत्रिक नियंत्रणों पर निर्भर हुए बिना एक्सपोज़र रूटीन, अलार्म और स्थिति जांच को प्रबंधित करने में मदद करता है।

पीसीबी कारखानों में, ऑपरेटर विभिन्न बोर्ड प्रकार, एक्सपोज़र रेसिपी और उत्पादन बैच चला सकते हैं। यदि सेटिंग्स स्पष्ट नहीं हैं, तो बार-बार एक्सपोज़र को प्रबंधित करना कठिन हो जाता है। एक अच्छी तरह से डिज़ाइन किया गया एचएमआई ऑपरेटर कार्यों को मानकीकृत करने में मदद कर सकता है। यह मशीन को प्रशिक्षित करना आसान, निगरानी करना आसान और नियमित उत्पादन में एकीकृत करना आसान बना सकता है।

खरीदारों को पूछना चाहिए:

• क्या एक्सपोज़र प्रोग्राम सहेजे जा सकते हैं?
• क्या अलग-अलग बोर्ड प्रकारों के लिए अलग-अलग व्यंजनों को संग्रहित किया जा सकता है?
• क्या सिस्टम एक्सपोज़र स्थिति स्पष्ट रूप से दिखाता है?
• क्या अलार्म को समझना आसान है?
• क्या एचएमआई भाषा विन्यास योग्य है?
• क्या ऑपरेटर पहुंच स्तर प्रबंधित किया जा सकता है?
• क्या नियंत्रण प्रणाली प्रक्रिया रिकॉर्ड संग्रहीत करती है?
• क्या आकस्मिक परिवर्तनों से बचने के लिए एक्सपोज़र समय और संबंधित मापदंडों को लॉक किया जा सकता है?

यदि किसी कारखाने को उत्पादन ट्रेसबिलिटी की आवश्यकता है, तो नियंत्रण प्रणाली और भी महत्वपूर्ण हो जाती है। चिकिन का पेज विशेष रूप से कहता है कि खरीदारों को यह पूछना चाहिए कि क्या उत्पादन ट्रेसेबिलिटी की आवश्यकता होने पर नियंत्रण प्रणाली सेटिंग्स को संग्रहीत कर सकती है या प्रक्रिया रिकॉर्ड का समर्थन कर सकती है।

इमेजिंग गुणवत्ता के लिए खरीदारों को क्या जांचना चाहिए?

एक पीसीबी एक्सपोज़र मशीन का मूल्यांकन केवल मशीन की उपस्थिति से नहीं, बल्कि इमेजिंग परिणामों से किया जाना चाहिए। चिकिन के उत्पाद पृष्ठ में कहा गया है कि सबसे महत्वपूर्ण गुणवत्ता प्रश्नों में प्रकाश एकरूपता, एक्सपोज़र दोहराव, चैम्बर समतलता, बोर्ड स्थिति सटीकता और शिफ्टों में नियंत्रण स्थिरता शामिल हैं। यदि मशीन फोटोरेसिस्ट कार्य के लिए है, तो खरीदारों को पूछना चाहिए कि एक्सपोज़र समय कैसे निर्धारित किया जाता है, प्रकाश स्रोत को कैसे कैलिब्रेट किया जाता है, और क्या सिस्टम प्रक्रिया मापदंडों के दस्तावेज़ीकरण का समर्थन करता है।

ये वास्तविक चयन बिंदु हैं.

प्रकाश की एकरूपता इस बात को प्रभावित करती है कि बोर्ड के विभिन्न हिस्सों को लगातार एक्सपोज़र मिलता है या नहीं। एक्सपोज़र रिपीटेबिलिटी इस बात को प्रभावित करती है कि एक बोर्ड दूसरे से मेल खाता है या नहीं। चैंबर की सपाटता बोर्ड समर्थन और छवि स्थिरता को प्रभावित करती है। स्थिति निर्धारण सटीकता संरेखण को प्रभावित करती है। नियंत्रण स्थिरता इस बात को प्रभावित करती है कि ऑपरेटर समय के साथ उसी प्रक्रिया को दोहरा सकते हैं या नहीं।

जब भी संभव हो खरीदार को नमूना परीक्षण का अनुरोध करना चाहिए। एक आपूर्तिकर्ता एक नमूना बोर्ड प्रदर्शित कर सकता है, लेकिन खरीदार को विकास और नक़्क़ाशी के बाद वास्तविक परिणाम का निरीक्षण करना चाहिए। सबसे उपयोगी परीक्षण केवल यह नहीं है कि मशीन चालू होती है या नहीं। यह है कि क्या एक्सपोज़र परिणाम फ़ैक्टरी की लाइन चौड़ाई, पैड आकार और पंजीकरण आवश्यकताओं का समर्थन करता है।

गुणवत्ता मूल्यांकन चेकलिस्ट

गुणवत्ता बिंदु	खरीदारों को क्या पुष्टि करनी चाहिए	यह क्यों मायने रखती है
हल्की एकरूपता	कार्य क्षेत्र में यूवी ऊर्जा कितनी समान रूप से पहुंचती है	बोर्ड भर में असंगत इमेजिंग से बचने में मदद करता है
एक्सपोज़र दोहराव योग्यता	क्या समान सेटिंग्स बैचों में समान परिणाम उत्पन्न करती हैं	स्थिर उत्पादन और कम पुनर्कार्य का समर्थन करता है
एक्सपोज़र समय नियंत्रण	समय कैसे निर्धारित, संग्रहीत और दोहराया जाता है	ऑपरेटर-निर्भर भिन्नता को रोकता है
बोर्ड की स्थिति	बोर्डों को कैसे लोड किया जाता है, समर्थित किया जाता है और संरेखित किया जाता है	पैटर्न पंजीकरण और छवि प्लेसमेंट को प्रभावित करता है
चैम्बर समतलता	क्या समर्थन क्षेत्र बोर्डों को स्थिर रखता है	लगातार एक्सपोज़र दूरी बनाए रखने में मदद करता है
अंशांकन विधि	प्रकाश स्रोत आउटपुट की जाँच और रखरखाव कैसे किया जाता है	दीर्घकालिक प्रक्रिया स्थिरता का समर्थन करता है
एचएमआई रिकॉर्ड	क्या सेटिंग्स या प्रक्रिया रिकॉर्ड संग्रहीत किए जा सकते हैं	ट्रेसेबिलिटी और दोहराए जाने वाले कार्यों के लिए उपयोगी
रखरखाव पहुंच	क्या पैनल, लाइट मॉड्यूल और चैम्बर क्षेत्रों का निरीक्षण करना आसान है	डाउनटाइम कम करता है और स्थिर आउटपुट का समर्थन करता है
सुरक्षा डिज़ाइन	क्या संलग्नक, इंटरलॉक और प्रकाश परिरक्षण शामिल हैं	ऑपरेटरों की सुरक्षा करता है और नियंत्रित वर्कफ़्लो का समर्थन करता है
आपूर्तिकर्ता नमूना परीक्षण	क्या आपूर्तिकर्ता वास्तविक बोर्ड सामग्री का परीक्षण कर सकता है और प्रतिरोध कर सकता है	खरीद से पहले प्रक्रिया की पुष्टि करता है

यह मशीन पीसीबी उत्पादन में कैसे फिट बैठती है?

चिकिन के उत्पाद पृष्ठ का कहना है कि यह मशीन उन इलेक्ट्रॉनिक्स विनिर्माण वातावरणों के लिए प्रासंगिक है जो फोटोरेसिस्ट इमेजिंग या नियंत्रित यूवी प्रसंस्करण का उपयोग करते हैं। यह विशिष्ट परिदृश्यों के रूप में पीसीबी प्रोटोटाइप लाइनों, छोटे-बैच बोर्ड उत्पादन और विकास और नक़्क़ाशी से पहले दोहराए जाने वाले एक्सपोज़र की आवश्यकता वाले फ़ैक्टरी वर्कफ़्लो को सूचीबद्ध करता है।

इसका मतलब है कि मशीन कई फ़ैक्टरी स्थितियों में फिट हो सकती है।

एक प्रोटोटाइप लाइन को नियंत्रित एक्सपोज़र की आवश्यकता हो सकती है लेकिन अत्यधिक उच्च-मात्रा वाले स्वचालन की नहीं। एक छोटे बैच के पीसीबी कारखाने को कई उत्पाद प्रकारों में दोहराव की आवश्यकता हो सकती है। ऑपरेटर भिन्नता को कम करने के लिए एक उत्पादन लाइन को एक स्थिर संलग्न कक्ष की आवश्यकता हो सकती है। मैन्युअल या पुराने एक्सपोज़र तरीकों से अपग्रेड करने वाली फ़ैक्टरी को बेहतर एचएमआई नियंत्रण और अधिक व्यवस्थित कैबिनेट लेआउट की आवश्यकता हो सकती है।

मशीन को निकटवर्ती नियंत्रित यूवी प्रसंस्करण कार्यों के लिए भी माना जा सकता है, लेकिन चिकिन का पृष्ठ नोट करता है कि उन उपयोगों की पुष्टि वास्तविक मशीन कॉन्फ़िगरेशन के विरुद्ध की जानी चाहिए। यह एक वस्तुनिष्ठ बिंदु है. खरीदारों को केवल इसलिए असमर्थित एप्लिकेशन मानने से बचना चाहिए क्योंकि मशीन में यूवी स्रोत है।

यह मैनुअल बेंच एक्सपोज़र से किस प्रकार भिन्न है?

मैनुअल बेंच एक्सपोज़र या साधारण एक्सपोज़र बॉक्स सीखने, बहुत छोटे प्रोटोटाइप या कम जोखिम वाले प्रयोगात्मक कार्य के लिए उपयोगी हो सकते हैं। हालाँकि, वे अक्सर ऑपरेटर की आदतों, कमरे की स्थितियों, मास्क लगाने, एक्सपोज़र टाइमिंग और मैन्युअल हैंडलिंग पर बहुत अधिक निर्भर करते हैं। यह तब अस्थिर हो सकता है जब किसी कारखाने को दोहराए जाने योग्य आउटपुट की आवश्यकता होती है।

चिकिन मशीन को एक विस्तृत कार्य कक्ष, एचएमआई, सर्विस पैनल, लेवलिंग बेस और औद्योगिक कैबिनेट संरचना के साथ एक संलग्न उत्पादन-शैली प्रणाली के रूप में प्रस्तुत किया गया है। ये विशेषताएं इसे साधारण मैन्युअल एक्सपोज़र सेटअप की तुलना में नियंत्रित फ़ैक्टरी उपयोग के लिए अधिक उपयुक्त बनाती हैं।

अंतर प्रक्रिया अनुशासन का है।

मैन्युअल सेटअप से बोर्ड उजागर हो सकते हैं.
एक संलग्न यूवी एलईडी एक्सपोज़र मशीन एक्सपोज़र को मानकीकृत करने में मदद कर सकती है।

एक मैन्युअल सेटअप ऑपरेटर टाइमिंग पर निर्भर हो सकता है।
एक एचएमआई-आधारित प्रणाली नियंत्रित पैरामीटर सेटिंग का समर्थन कर सकती है।

मैन्युअल सेटअप परिवेशीय प्रकाश से अधिक आसानी से प्रभावित हो सकता है।
एक बंद कक्ष हस्तक्षेप को कम करने में मदद करता है।

एक बुनियादी एक्सपोज़र बॉक्स को वर्कफ़्लो में एकीकृत करना कठिन हो सकता है।
एक कैबिनेट-शैली की मशीन को उत्पादन मार्ग के हिस्से के रूप में रखा जा सकता है।

B2B खरीदारों के लिए, यह अंतर अक्सर शुरुआती मशीन की कीमत से अधिक महत्वपूर्ण होता है।

खरीदारों को सही पीसीबी यूवी एलईडी एक्सपोज़र मशीन का चयन कैसे करना चाहिए?

एक अच्छी चयन प्रक्रिया बोर्ड और प्रतिरोध से शुरू होनी चाहिए, न कि मशीन शेल से। खरीदारों को कोटेशन की तुलना करने से पहले वास्तविक इमेजिंग आवश्यकता को परिभाषित करना चाहिए।

चिकिन का पेज अनुशंसा करता है कि खरीदार बोर्ड का आकार, प्रतिरोध प्रकार, लक्ष्य आउटपुट और हैंडलिंग विधि साझा करें ताकि मशीन को प्रक्रिया से अधिक सटीक रूप से मिलान किया जा सके। यह खरीदारों को पीसीबी वर्कफ़्लो के लिए चैम्बर लेआउट, नियंत्रण विकल्पों और एकीकरण आवश्यकताओं पर चर्चा करने के लिए भी आमंत्रित करता है।

एक व्यावहारिक खरीद प्रक्रिया में शामिल होना चाहिए:

• बोर्ड आकार और पैनल प्रारूप को परिभाषित करें।
• फोटोरेसिस्ट प्रकार की पुष्टि करें।
• एक्सपोज़र वेवलेंथ आवश्यकता को पहचानें।
• लक्ष्य रेखा की चौड़ाई और छवि गुणवत्ता की आवश्यकता की पुष्टि करें।
• पुष्टि करें कि मास्क एक्सपोज़र या डिजिटल पैटर्न वर्कफ़्लो का उपयोग किया गया है या नहीं।
• लोडिंग और अनलोडिंग विधि को परिभाषित करें।
• प्रति शिफ्ट लक्ष्य आउटपुट का अनुमान लगाएं।
• फ़्लोर स्पेस और सर्विस क्लीयरेंस की जाँच करें।
• एचएमआई भाषा और नियंत्रण तर्क की पुष्टि करें।
• प्रकाश की एकरूपता और अंशांकन के बारे में पूछें।
• पूछें कि क्या प्रक्रिया रिकॉर्ड की आवश्यकता है।
• रखरखाव पहुंच और स्पेयर पार्ट्स की पुष्टि करें।
• यदि संभव हो तो नमूना प्रदर्शन का अनुरोध करें।

यह प्रक्रिया सबसे आम गलतियों में से एक को रोकती है: इमेजिंग प्रदर्शन की पुष्टि किए बिना कैबिनेट की उपस्थिति के आधार पर चयन करना।

खरीदारों को किस अनुकूलन पर चर्चा करनी चाहिए?

उत्पाद पृष्ठ बताता है कि अनुकूलन आमतौर पर कार्य आकार, लोडिंग विधि, नियंत्रण तर्क और कक्ष लेआउट से शुरू होता है। कुछ खरीदारों को छोटे बोर्डों के लिए कॉम्पैक्ट इकाइयों की आवश्यकता होती है, जबकि अन्य को पैनल उत्पादन के लिए व्यापक उद्घाटन की आवश्यकता होती है। इसमें सामान्य विनिर्देश बिंदुओं के रूप में एचएमआई भाषा, सुरक्षा इंटरलॉक, आंतरिक प्रकाश व्यवस्था और अपस्ट्रीम या डाउनस्ट्रीम हैंडलिंग उपकरण के साथ एकीकरण का भी उल्लेख किया गया है।

यह महत्वपूर्ण है क्योंकि पीसीबी फ़ैक्टरियाँ व्यापक रूप से भिन्न होती हैं। एक फ़ैक्टरी छोटे प्रोटोटाइप बोर्डों को संसाधित कर सकती है। दूसरा बड़े उत्पादन पैनलों को संसाधित कर सकता है। किसी को मैन्युअल लोडिंग की आवश्यकता हो सकती है. दूसरे को हैंडलिंग लाइन के साथ एकीकरण की आवश्यकता हो सकती है। कुछ को भाषा स्थानीयकरण की आवश्यकता हो सकती है। दूसरों को गुणवत्ता प्रबंधन के लिए प्रक्रिया रिकॉर्ड की आवश्यकता हो सकती है।

खरीदारों को अनुकूलन पर शीघ्र चर्चा करनी चाहिए, खासकर यदि:

• पैनल का आकार असामान्य है
• कार्य की चौड़ाई महत्वपूर्ण है
• लोडिंग दिशा लाइन से मेल खानी चाहिए
• ऑपरेटरों को एक विशिष्ट HMI भाषा की आवश्यकता होती है
• फ़ैक्टरी सुरक्षा नीति के अनुसार इंटरलॉक आवश्यक हैं
• एक्सपोज़र प्रोग्राम को संग्रहित किया जाना चाहिए
• रखरखाव मंजूरी सीमित है
• अपस्ट्रीम या डाउनस्ट्रीम हैंडलिंग को मशीन से कनेक्ट होना चाहिए

यदि उत्पादन आवश्यकताएँ भिन्न हैं तो एक अच्छे आपूर्तिकर्ता को प्रत्येक खरीदार को एक ही कॉन्फ़िगरेशन के लिए बाध्य नहीं करना चाहिए।

खरीदारों को आपूर्तिकर्ता से क्या पूछना चाहिए?

पीसीबी एक्सपोज़र उपकरण आपूर्तिकर्ता चुनना मशीन चुनने जितना ही महत्वपूर्ण है। आपूर्तिकर्ता को खरीदार को एक्सपोज़र तकनीक को वास्तविक पीसीबी प्रक्रिया से मिलाने में मदद करनी चाहिए।

उपयोगी आपूर्तिकर्ता प्रश्नों में शामिल हैं:

• मशीन किस बोर्ड आकार और प्रतिरोध प्रकार का समर्थन कर सकती है?
• एक्सपोज़र वेवलेंथ क्या है?
• प्रकाश की एकरूपता कैसे मापी जाती है?
• एक्सपोज़र रिपीटेबिलिटी को कैसे सत्यापित किया जाता है?
• एक्सपोज़र समय को कैसे नियंत्रित और संग्रहीत किया जाता है?
• चैम्बर लेआउट क्या है?
• क्या बोर्ड मैन्युअल रूप से या स्वचालित रूप से लोड किया गया है?
• कौन से सुरक्षा इंटरलॉक शामिल हैं?
• प्रकाश स्रोत का अंशांकन कैसे किया जाता है?
• यूवी एलईडी प्रणाली के लिए किस रखरखाव की आवश्यकता है?
• क्या एचएमआई भाषा को अनुकूलित किया जा सकता है?
• क्या प्रक्रिया रिकॉर्ड संग्रहीत किया जा सकता है?
• स्टॉक में कौन से स्पेयर पार्ट्स रखे जाने चाहिए?
• क्या नमूना प्रदर्शन की व्यवस्था की जा सकती है?
• क्या मशीन अपस्ट्रीम या डाउनस्ट्रीम हैंडलिंग उपकरण के साथ एकीकृत हो सकती है?

आपूर्तिकर्ता की प्रतिक्रिया से पता चलेगा कि क्या वह पीसीबी इमेजिंग को एक उत्पादन प्रक्रिया के रूप में समझता है या केवल मशीन बिक्री के रूप में।

व्यावहारिक मामला: छोटे-बैच पीसीबी फैक्टरी अपग्रेडिंग एक्सपोजर कंट्रोल

एक छोटे बैच के पीसीबी कारखाने पर विचार करें जो प्रोटोटाइप और कम मात्रा वाले औद्योगिक नियंत्रण बोर्ड का उत्पादन करता है। फ़ैक्टरी ने पहले एक सरल एक्सपोज़र सेटअप का उपयोग किया था। बुनियादी नौकरियों के लिए, यह स्वीकार्य था। लेकिन जैसे-जैसे बोर्ड का घनत्व बढ़ता गया और ग्राहकों को अधिक स्थिर गुणवत्ता की आवश्यकता होती गई, इमेजिंग प्रक्रिया को प्रबंधित करना कठिन हो गया।

फ़ैक्टरी ने कई आवर्ती समस्याएँ देखीं:

• एक ऑपरेटर का एक्सपोज़र परिणाम दूसरे से थोड़ा अलग था
• एक्सपोज़र समय सेटिंग्स हमेशा लगातार रिकॉर्ड नहीं की गईं
• मैन्युअल लोडिंग ने छोटे संरेखण अंतर पैदा किए
• कुछ बोर्डों को विकास के बाद अतिरिक्त निरीक्षण की आवश्यकता थी
• उत्पादन स्टाफ को सभी बैचों में समान स्थिति को दोहराने में कठिनाई हुई

इंजीनियरिंग टीम ने पीसीबी यूवी एलईडी पैटर्न एक्सपोज़र मशीन का मूल्यांकन शुरू किया। उन्हें एक अधिक बंद कक्ष, बेहतर पैरामीटर नियंत्रण, स्पष्ट एचएमआई ऑपरेशन और एक ऐसी प्रक्रिया की आवश्यकता थी जिसे अधिक विश्वसनीय रूप से दोहराया जा सके।

चिकिन का उत्पाद इस मामले में प्रासंगिक होगा क्योंकि पेज इसे नियंत्रित एक्सपोज़र के साथ फोटोरेसिस्ट-लेपित बोर्डों पर पैटर्न स्थानांतरित करने के लिए एक यूवी एलईडी एक्सपोज़र सिस्टम के रूप में रखता है। पेज एक संलग्न प्रोसेसिंग चैंबर, टचस्क्रीन एचएमआई, फ्रंट एक्सेस, सर्विस पैनल, लेवलिंग फीट और खरीदार फोकस बिंदुओं जैसे प्रकाश एकरूपता, एक्सपोज़र रिपीटेबिलिटी, चैंबर फ़्लैटनेस, बोर्ड पोजिशनिंग सटीकता और नियंत्रण स्थिरता पर भी प्रकाश डालता है।

खरीदने से पहले, फ़ैक्टरी को आपूर्तिकर्ता भेजना चाहिए:

• बोर्ड का आकार
• विरोध प्रकार
• एक्सपोज़र वर्कफ़्लो
• लक्ष्य आउटपुट
• लाइन चौड़ाई की आवश्यकता
• मुखौटा या पैटर्न विधि
• वर्तमान इमेजिंग समस्या
• अपेक्षित लोडिंग विधि
• फर्श स्थान की सीमा
• एचएमआई भाषा की आवश्यकता

यदि नमूना एक्सपोज़र विकास और नक़्क़ाशी के बाद स्थिर परिणामों की पुष्टि करता है, तो मशीन कारखाने को ऑपरेटर भिन्नता को कम करने और दोहराव में सुधार करने में मदद कर सकती है।

यह मामला उपकरण का वास्तविक मूल्य दिखाता है: यह न केवल "यूवी प्रकाश चमकता है।" यह पीसीबी उत्पादन में सबसे संवेदनशील प्रक्रिया चरणों में से एक को मानकीकृत करने में मदद करता है।

एक्सपोज़र उपकरण डाउनस्ट्रीम प्रक्रियाओं को कैसे प्रभावित करता है?

एक्सपोज़र की गुणवत्ता प्रभावित करती है कि आगे क्या होगा। चिकिन के पेज में कहा गया है कि अस्थिर पैटर्न संरेखण, प्रकाश आउटपुट और एक्सपोज़र समय डाउनस्ट्रीम नक़्क़ाशी और इमेजिंग परिणामों को अस्थिर बना सकता है। इसका मतलब है कि खरीदारों को संपूर्ण पीसीबी प्रक्रिया के हिस्से के रूप में एक्सपोज़र का मूल्यांकन करना चाहिए, न कि एक अलग स्टेशन के रूप में।

यदि एक्सपोज़र स्थिर है, तो विकास और नक़्क़ाशी को नियंत्रित करना आसान हो जाता है। यदि एक्सपोज़र असंगत है, तो डाउनस्ट्रीम टीम को निरीक्षण, पुनः कार्य या प्रक्रिया समायोजन के साथ क्षतिपूर्ति करने की आवश्यकता हो सकती है। एक व्यस्त कारखाने में, यह छिपी हुई लागत पैदा करता है।

यही कारण है कि खरीद टीमों को मशीन चुनने से पहले प्रक्रिया इंजीनियरों को शामिल करना चाहिए। विकास, नक़्क़ाशी और निरीक्षण के लिए ज़िम्मेदार लोगों को एक्सपोज़र आवश्यकताओं को परिभाषित करने में मदद करनी चाहिए। अन्यथा, मशीन क्रय चेकलिस्ट को पूरा कर सकती है लेकिन वास्तविक उत्पादन समस्या को हल करने में विफल हो सकती है।

सामान्य ख़रीददारी गलतियाँ

पहली गलती केवल मशीन की उपस्थिति के आधार पर चयन करना है। एक साफ कैबिनेट और एचएमआई उपयोगी हैं, लेकिन इमेजिंग गुणवत्ता प्रकाश की एकरूपता, एक्सपोज़र दोहराव, चैम्बर समतलता, स्थिति और नियंत्रण स्थिरता पर निर्भर करती है।

दूसरी गलती प्रतिरोध अनुकूलता को नजरअंदाज करना है। मशीन को प्रक्रिया में प्रयुक्त फोटोरेसिस्ट और एक्सपोज़र वेवलेंथ से मेल खाना चाहिए।

तीसरी गलती अंशांकन के बारे में नहीं पूछना है। यूवी एलईडी सिस्टम को अभी भी आउटपुट नियंत्रण और रखरखाव योजना की आवश्यकता है।

चौथी गलती उत्पाद छवि से स्वचालन स्तर मान लेना है। चिकिन का पेज कहता है कि खरीदारों को स्वचालन स्तर या थ्रूपुट मानने से पहले प्रक्रिया लेआउट, ऑप्टिकल व्यवस्था और बोर्ड-लोडिंग विधि का अनुरोध करना चाहिए।

पांचवी गलती कार्य आकार की पुष्टि नहीं करना है। एक मशीन जो खरीदार के बोर्ड प्रारूप को आराम से लोड नहीं कर सकती, उत्पादन धीमा कर देगी।

छठी गलती रखरखाव पहुंच की अनदेखी करना है। एक्सपोज़र सिस्टम को सफाई, निरीक्षण और सेवा के लिए पहुंच की आवश्यकता होती है।

सातवीं गलती नमूना परीक्षण से पहले कीमत के आधार पर चयन करना है। यदि इमेजिंग परिणाम अस्थिर हैं तो सबसे सस्ती प्रणाली लागत प्रभावी नहीं हो सकती है।

यह मशीन कब उपयुक्त है?

यह मशीन तब उपयुक्त हो सकती है जब कारखाने को निम्नलिखित की आवश्यकता हो:

• पीसीबी इमेजिंग के लिए नियंत्रित यूवी जोखिम
• मैन्युअल एक्सपोज़र विधियों की तुलना में बेहतर दोहराव
• परिवेशीय प्रकाश हस्तक्षेप को कम करने के लिए एक बंद कक्ष
• एचएमआई-आधारित पैरामीटर सेटिंग
• विकास और नक़्क़ाशी से पहले स्थिर एक्सपोज़र
• छोटे बैच पीसीबी उत्पादन
• पीसीबी प्रोटोटाइप लाइन समर्थन
• दोहराए जाने योग्य एक्सपोज़र आवश्यकताओं के साथ फ़ैक्टरी वर्कफ़्लो
• सीलबंद कॉम्पैक्ट बक्सों की तुलना में आसान रखरखाव पहुंच
• चैम्बर लेआउट और लोडिंग विधि के लिए संभावित अनुकूलन

यह सबसे उपयुक्त नहीं हो सकता है जब कारखाने को कभी-कभार शौक-स्तर के एक्सपोज़र की आवश्यकता होती है, जब प्रतिरोध संगतता अज्ञात होती है, या जब खरीदार ने बोर्ड आकार, इमेजिंग लक्ष्य और एक्सपोज़र वर्कफ़्लो को परिभाषित नहीं किया है।

अक्सर पूछे जाने वाले प्रश्न

पीसीबी यूवी एलईडी पैटर्न एक्सपोज़र मशीन का उपयोग किसके लिए किया जाता है?

एक पीसीबी यूवी एलईडी पैटर्न एक्सपोज़र मशीन का उपयोग सर्किट पैटर्न को नियंत्रित पराबैंगनी एक्सपोज़र के साथ फोटोरेसिस्ट-लेपित बोर्डों पर स्थानांतरित करने के लिए किया जाता है। यह डाउनस्ट्रीम विकास और नक़्क़ाशी से पहले पैटर्न स्थानांतरण को स्थिर करने में मदद करता है।

एक बंद कक्ष क्यों उपयोगी है?

एक संलग्न कक्ष भटकती रोशनी को रोकने, ऑपरेटरों की सुरक्षा करने और प्रसंस्करण के दौरान एक्सपोज़र ज़ोन को अधिक स्थिर रखने में मदद करता है। यह खुले प्रदर्शन के तरीकों की तुलना में अधिक नियंत्रित उत्पादन वातावरण का भी समर्थन करता है।

चिकिन का उत्पाद पृष्ठ किस दृश्य संरचना का वर्णन करता है?

पृष्ठ एक औद्योगिक संलग्न कैबिनेट का वर्णन करता है जिसमें एक विस्तृत फ्रंट-एक्सेस कक्ष, टचस्क्रीन एचएमआई, सर्विस पैनल, समायोज्य पैर, शीर्ष उठाने वाले बिंदु और प्लांट-स्तरीय तैनाती के लिए उपयुक्त शीट-मेटल निर्माण शामिल है।

ऑर्डर देने से पहले खरीदारों को क्या पुष्टि करनी चाहिए?

खरीदारों को प्रकाश की एकरूपता, एक्सपोज़र रिपीटेबिलिटी, चैम्बर फ़्लैटनेस, बोर्ड पोजिशनिंग सटीकता, एक्सपोज़र टाइम सेटिंग, लाइट सोर्स कैलिब्रेशन, प्रक्रिया दस्तावेज़ीकरण, कार्य आकार, लोडिंग विधि, नियंत्रण तर्क और एकीकरण आवश्यकताओं की पुष्टि करनी चाहिए।

क्या पृष्ठ पर सटीक आंतरिक एक्सपोज़र तंत्र दिखाया गया है?

नहीं, उत्पाद पृष्ठ बताता है कि केवल छवि से सटीक आंतरिक प्रक्रिया की पुष्टि नहीं की जा सकती है, इसलिए खरीदारों को स्वचालन स्तर या थ्रूपुट मानने से पहले प्रक्रिया लेआउट, ऑप्टिकल व्यवस्था और बोर्ड-लोडिंग विधि का अनुरोध करना चाहिए।

खरीदारों को आपूर्तिकर्ता को क्या जानकारी भेजनी चाहिए?

खरीदारों को बोर्ड का आकार, प्रतिरोध प्रकार, लक्ष्य आउटपुट और हैंडलिंग विधि साझा करनी चाहिए ताकि मशीन को प्रक्रिया से अधिक सटीक रूप से मिलान किया जा सके।

निष्कर्ष

एक पीसीबी यूवी एलईडी पैटर्न एक्सपोज़र मशीन स्थिर पीसीबी इमेजिंग में एक महत्वपूर्ण भूमिका निभाती है। इसका महत्व केवल पराबैंगनी प्रकाश के उपयोग में ही नहीं है। इसका मूल्य एक नियंत्रित एक्सपोज़र वातावरण बनाने में है जहां पैटर्न ट्रांसफर, एक्सपोज़र समय, बोर्ड लोडिंग, ऑपरेटर नियंत्रण और प्रक्रिया दोहराव को अधिक लगातार प्रबंधित किया जा सकता है।

चिकिन सीएनसी का उत्पाद पृष्ठ इस मशीन को फोटोरेसिस्ट-लेपित बोर्डों पर सर्किट पैटर्न स्थानांतरित करने के लिए एक संलग्न यूवी एलईडी एक्सपोजर सिस्टम के रूप में प्रस्तुत करता है। पृष्ठ नियंत्रित पराबैंगनी जोखिम, संलग्न प्रसंस्करण, टचस्क्रीन एचएमआई नियंत्रण, विस्तृत पहुंच, सेवा पैनल, पैरों को समतल करना, कैबिनेट कठोरता, और काम करने के आकार, लोडिंग विधि, नियंत्रण तर्क, कक्ष लेआउट, एचएमआई भाषा, सुरक्षा इंटरलॉक, आंतरिक प्रकाश व्यवस्था और प्रक्रिया एकीकरण के आसपास अनुकूलन के महत्व पर प्रकाश डालता है।

बी2बी खरीदारों के लिए, सर्वोत्तम क्रय प्रक्रिया उद्देश्यपूर्ण है: पहले बोर्ड आकार, प्रतिरोध प्रकार, एक्सपोज़र आवश्यकता, आउटपुट लक्ष्य, लोडिंग विधि और डाउनस्ट्रीम गुणवत्ता आवश्यकताओं को परिभाषित करें। फिर आपूर्तिकर्ता से प्रकाश की एकरूपता, एक्सपोज़र दोहराव, अंशांकन विधि, चैम्बर लेआउट, रखरखाव पहुंच और नमूना एक्सपोज़र परिणामों की पुष्टि करने के लिए कहें।

एक अच्छी तरह से मेल खाने वाली पीसीबी एक्सपोज़र मशीन से फैक्ट्री को एक्सपोज़र भिन्नता को कम करने, इमेजिंग स्थिरता में सुधार करने और डाउनस्ट्रीम विकास और नक़्क़ाशी को नियंत्रित करने में आसान बनाने में मदद मिलेगी। पीसीबी उत्पादन में, स्थिर इमेजिंग दुर्घटना से नहीं होती है। इसकी शुरुआत वास्तविक प्रक्रिया के लिए सही एक्सपोज़र सिस्टम चुनने से होती है।
