बेहतर ड्राई फिल्म लेमिनेशन आपके पीसीबी इमेजिंग प्रक्रिया की स्थिरता को कैसे निर्धारित कर सकता है?
पीसीबी निर्माण में, ड्राई फिल्म लेमिनेशन एक ऐसी प्रक्रिया है जो दूर से देखने में सरल लगती है, लेकिन दोष आने पर तुरंत गंभीर हो जाती है। ड्राई फिल्म फोटोरेसिस्ट के एक रोल को तैयार तांबे की सतह पर स्थानांतरित किया जाना चाहिए। फिल्म को सपाट, सही स्थिति में और समान रूप से चिपकना चाहिए। यदि फिल्म में झुर्रियाँ पड़ जाती हैं, हवा फंस जाती है, फीडिंग के दौरान खिसक जाती है, या असमान दबाव पड़ता है, तो समस्या केवल लेमिनेटर तक ही सीमित नहीं रहती। यह एक्सपोज़र, डेवलपिंग, एचिंग, निरीक्षण और अंतिम उत्पादन तक जारी रह सकती है।
इसीलिए पीसीबी फैक्ट्रियों, प्रोटोटाइप वर्कशॉप और कॉन्ट्रैक्ट मैन्युफैक्चरर्स के लिए सही पीसीबी ड्राई फिल्म लेमिनेशन मशीन का चुनाव करना बेहद महत्वपूर्ण है। चिकिन सीएनसी इस मशीन को प्रिंटेड सर्किट बोर्ड उत्पादन के सबसे नाजुक चरणों में से एक के लिए निर्मित उपकरण के रूप में वर्णित करता है: तैयार तांबे की सतह पर ड्राई फिल्म फोटोरेसिस्ट को बिना झुर्रियों, बुलबुलों या असमान दबाव के निशानों के लगाना। उत्पाद पृष्ठ में यह भी बताया गया है कि लेमिनेशन चरण में दोष आगे की इमेजिंग और एचिंग को प्रभावित कर सकते हैं, इसलिए मशीन का काम फिल्म पथ को स्थिर, नियंत्रित और दोहराने योग्य बनाए रखना है।
ड्राई फिल्म लैमिनेटर , फोटोरेसिस्ट लैमिनेटिंग मशीन , पीसीबी ड्राई फिल्म एप्लीकेटर या पीसीबी लैमिनेशन उपकरण की तलाश कर रहे बी2बी खरीदारों के लिए, खरीदारी का निर्णय केवल कीमत के आधार पर नहीं लिया जाना चाहिए। बेहतर शुरुआती बिंदु वास्तविक प्रक्रिया समस्या है: क्या मशीन पतली फिल्म को सुचारू रूप से निर्देशित कर सकती है, रोलर का स्थिर संपर्क बनाए रख सकती है, बुलबुले और झुर्रियों को कम कर सकती है और विभिन्न बैचों में फोटोरेसिस्ट का एकसमान स्थानांतरण सुनिश्चित कर सकती है?
ड्राई फिल्म लैमिनेटर सिर्फ एक रोलर मशीन नहीं है। पीसीबी उत्पादन में, यह इमेजिंग तैयारी श्रृंखला का एक हिस्सा बन जाता है।
पीसीबी इमेजिंग से पहले ड्राई फिल्म लेमिनेशन इतना महत्वपूर्ण क्यों है?
ड्राई फिल्म फोटोरेसिस्ट का उपयोग पीसीबी प्रक्रियाओं जैसे एक्सपोज़र, डेवलपिंग और एचिंग से पहले एक सुरक्षित इमेज लेयर बनाने के लिए किया जाता है। यदि लेमिनेशन अस्थिर है, तो एक अच्छी एक्सपोज़र मशीन भी लगातार परिणाम देने में असमर्थ हो सकती है। फिल्म का खराब संपर्क बाद में टूटी हुई रेखाओं, अपूर्ण इमेज ट्रांसफर, कम या ज़्यादा एचिंग वाले क्षेत्रों, रीवर्क या स्क्रैप के रूप में दोष उत्पन्न कर सकता है।
चिकिन के उत्पाद पृष्ठ पर बताया गया है कि पीसीबी ड्राई फिल्म लेमिनेशन मशीन को फिल्म पथ को स्थिर और नियंत्रित रखने के लिए डिज़ाइन किया गया है। इसमें यह भी कहा गया है कि इससे खरीदारों को कम रीवर्क, साफ बोर्ड सतह और उत्पादन बैचों में फोटोरेसिस्ट परत का अधिक सुसंगत स्थानांतरण जैसे लाभ मिलते हैं।
यह फैक्ट्री खरीदारों के लिए एक महत्वपूर्ण बिंदु है। लेमिनेशन की गुणवत्ता अगली प्रक्रिया की विश्वसनीयता को प्रभावित करती है। यदि फिल्म को सुचारू रूप से नहीं लगाया जाता है, तो बाद के चरणों में ऐसी समस्याएं सामने आ सकती हैं जिनका पता लगाना महंगा पड़ सकता है। उत्पादन टीम एक्सपोज़र या एचिंग को दोष दे सकती है, जबकि मूल कारण फिल्म ट्रांसफर के दौरान ही शुरू हो जाता है।
एक स्थिर पीसीबी फोटोरेसिस्ट फिल्म लैमिनेटर कारखाने को फिल्म को स्थानांतरित करने, निर्देशित करने, दबाने और संरेखित करने का अधिक नियंत्रित तरीका प्रदान करके इन जोखिमों को कम करने में मदद करता है। यह साफ तांबे की सतहों या सही प्रक्रिया सेटिंग्स की आवश्यकता को समाप्त नहीं करता है। लेकिन यह एक संवेदनशील प्रक्रिया को अधिक दोहराने योग्य बनाने में मदद करता है।
पीसीबी ड्राई फिल्म लेमिनेशन मशीन क्या करती है?
पीसीबी ड्राई फिल्म लेमिनेशन मशीन तैयार कॉपर-क्लैड बोर्ड या इसी तरह के सब्सट्रेट पर ड्राई फिल्म फोटोरेसिस्ट लगाती है। इस प्रक्रिया में आमतौर पर रोल स्टॉक से ड्राई फिल्म को बोर्ड पर चढ़ाना, उसे रोलर्स से गुजारना, बोर्ड की सतह के साथ संरेखित करना और नियंत्रित परिस्थितियों में उसे दबाकर बोर्ड की सतह से जोड़ना शामिल होता है।
चिकिन सीएनसी इस मशीन को ड्राई फिल्म लैमिनेटर या फोटोरेसिस्ट लैमिनेटिंग मशीन के रूप में वर्णित करती है, जो लचीली शीट सामग्री की रोल-फेड प्रोसेसिंग को सपोर्ट करती है। उत्पाद पृष्ठ पर बताया गया है कि पीसीबी ड्राई फिल्म प्रोसेसिंग में, बॉन्डिंग और बाद में एक्सपोजर से पहले ड्राई फिल्म को बोर्ड की सतह पर सपाट रखना आवश्यक है। इसमें यह भी बताया गया है कि फंसी हुई हवा, अलाइनमेंट में गड़बड़ी या अस्थिर फीड टेंशन से महंगे दोष उत्पन्न हो सकते हैं।

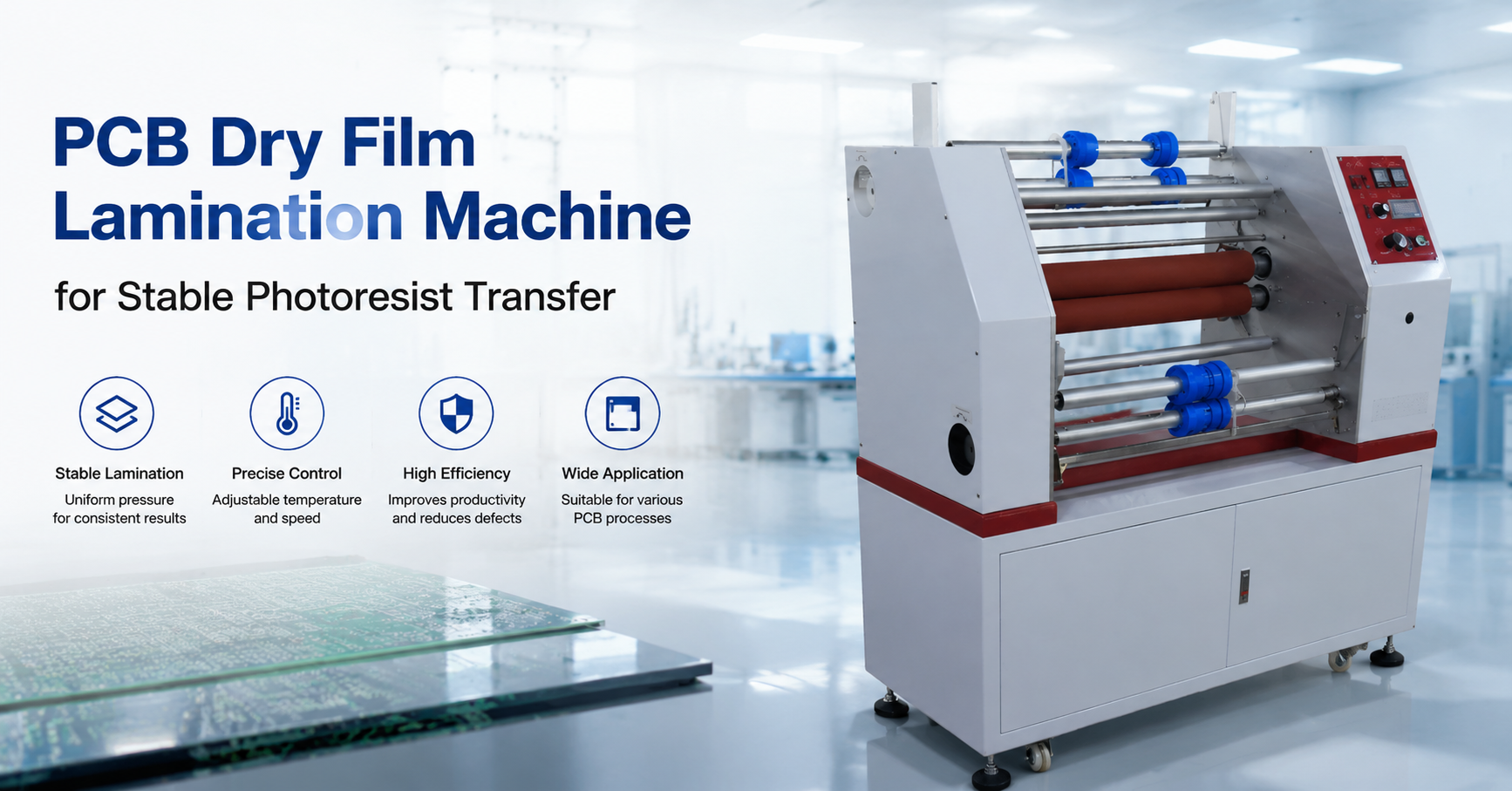

उत्पाद पृष्ठ पर दिखाई देने वाली संरचना एक औद्योगिक रोल-प्रोसेसिंग प्लेटफॉर्म का संकेत देती है। चिकिन ने कई रोलर्स, एक बंद कैबिनेट बेस और एक पावर्ड ड्राइव सेक्शन का वर्णन किया है, जो यह दर्शाता है कि यह मशीन नियंत्रित संपर्क क्षेत्र के माध्यम से सामग्री को सुचारू रूप से स्थानांतरित करने के लिए डिज़ाइन की गई है। पृष्ठ पर यह भी बताया गया है कि इस प्रकार का सेटअप उन सभी जगहों के लिए उपयोगी है जहाँ पतली फिल्म को सावधानीपूर्वक निर्देशित, दबाया या संरेखित करना आवश्यक होता है।
इसका अर्थ यह है कि मशीन का मूल्यांकन केवल एक साधारण प्रेस के रूप में नहीं, बल्कि वेब-हैंडलिंग और संपर्क-नियंत्रण प्रणाली के रूप में किया जाना चाहिए।
खरीदारों को उत्पाद की किन विशेषताओं पर ध्यान देना चाहिए?
उत्पाद पृष्ठ पर पूर्ण पठनीय संख्यात्मक विनिर्देश तालिका उपलब्ध नहीं है, इसलिए खरीदारों को रोलर की चौड़ाई, गति सीमा, तापमान सीमा, दबाव सीमा या विद्युत संबंधी विवरणों की पुष्टि नहीं माननी चाहिए। हालांकि, पृष्ठ दृश्य संरचना और प्रक्रिया तर्क के बारे में उपयोगी जानकारी प्रदान करता है।
| उत्पाद/प्रक्रिया विशेषता | चिकन उत्पाद पृष्ठ से जानकारी | पीसीबी खरीदारों के लिए यह क्यों मायने रखता है |
|---|---|---|
| मुख्य समारोह | तैयार तांबे की सतहों पर ड्राई फिल्म फोटोरेसिस्ट लगाता है | एक्सपोज़र और एचिंग से पहले पीसीबी इमेजिंग की तैयारी में सहायता करता है। |
| प्रक्रिया लक्ष्य | झुर्रियों, बुलबुलों, असमान दबाव के निशानों और अस्थिर स्थानांतरण को कम करें। | इससे रीवर्क कम करने और बैचों में एकरूपता लाने में मदद मिलती है। |
| मल्टी-रोलर वेब पथ | कई क्षैतिज रोलर्स मार्गदर्शन, तनाव और दबाव कार्यों को दर्शाते हैं। | फिल्म की गति और संपर्क गुणवत्ता को नियंत्रित करने में मदद करता है |
| रोल-फेड सामग्री हैंडलिंग | लचीली शीट सामग्री की रोल-फेड प्रोसेसिंग को सपोर्ट करता है | ड्राई फिल्म फोटोरेसिस्ट और इसी तरह की पतली वेब सामग्री के लिए उपयुक्त। |
| संलग्न कैबिनेट आधार | मशीन में एक बंद स्टील कैबिनेट बेस और सामने का सर्विस एरिया है। | यह स्वच्छ इंस्टॉलेशन और आंतरिक घटकों की सुरक्षा में सहायक है। |
| संचालित ड्राइव अनुभाग | मोटरयुक्त ड्राइव घटक निचले भाग पर दिखाई दे रहा है। | यह मैन्युअल रूप से खिलाने के बजाय नियंत्रित सामग्री की आवाजाही का सुझाव देता है। |
| दाईं ओर का नियंत्रण पैनल | इसमें डिस्प्ले, स्विच, इंडिकेटर लाइट और रोटरी नॉब शामिल हैं। | ऑपरेशन एडजस्टमेंट को सपोर्ट कर सकता है, लेकिन सटीक कार्यों की पुष्टि आवश्यक है। |
| रोलर सामग्री में भिन्नता | कुछ रोलर लेपित प्रतीत होते हैं जबकि अन्य पॉलिश किए हुए धातु के होते हैं। | रोलर की अलग-अलग सतहें मार्गदर्शन, पकड़ या दबाव संपर्क में सहायक हो सकती हैं। |
| फर्श पर रखना | पहिए या समतल करने वाले पैर दिखाई दे रहे हैं | मशीन की स्थिति निर्धारण और स्थिर स्थापना में सहायता करता है |
| अनुकूलन बिंदु | रोलर का व्यास, रोलर की सतह का प्रकार, नियंत्रण लेआउट, फीड की दिशा, कैबिनेट के आयाम और लाइन एकीकरण को स्पष्ट किया जाना चाहिए। | यह मशीन को बोर्ड के आकार, फिल्म के प्रकार और प्रोडक्शन लेआउट के अनुसार मैच करने में मदद करता है। |
ये बिंदु मशीन के मुख्य मूल्य को दर्शाते हैं: एक संरचित रोलर पथ के माध्यम से नियंत्रित फिल्म स्थानांतरण।
मल्टी-रोलर वेब पाथ क्यों महत्वपूर्ण है?
ड्राई फिल्म लैमिनेटर की कार्यक्षमता काफी हद तक इस बात पर निर्भर करती है कि फिल्म मशीन से कैसे गुजरती है। यदि मार्ग को ठीक से नियंत्रित नहीं किया जाता है, तो पतली फिल्म में झुर्रियाँ पड़ सकती हैं, वह खिंच सकती है, इधर-उधर भटक सकती है, हवा फंस सकती है या उसमें दोष आ सकते हैं। चिकिन के उत्पाद पृष्ठ पर बताया गया है कि दिखाई देने वाली मल्टी-रोलर व्यवस्था से मार्गदर्शन, तनाव और प्रेसिंग कार्यों का संकेत मिलता है। इसमें यह भी बताया गया है कि कुछ रोलर रबरयुक्त या लेपित प्रतीत होते हैं जबकि अन्य पॉलिश किए गए धातु के गाइड रोलर हैं, जो वेब-हैंडलिंग उपकरणों में आम बात है क्योंकि विभिन्न रोलर सतहें अलग-अलग कार्य करती हैं।
खरीदारों के लिए, रोलर पथ मुख्य चयन बिंदुओं में से एक होना चाहिए। कमजोर गाइडिंग या खराब रोलर संरेखण वाली मशीन फिल्म के भटकने का कारण बन सकती है। असमान रोलर संपर्क वाली मशीन दबाव के निशान बना सकती है। अनुपयुक्त रोलर सतहों वाली मशीन फिल्म को खरोंच सकती है, खींच सकती है या दूषित कर सकती है।
एक पेशेवर पीसीबी ड्राई फिल्म लगाने वाले को प्रवेश बिंदु से संपर्क बिंदु तक फिल्म के पथ को नियंत्रित करना चाहिए। फिल्म सुचारू रूप से चलनी चाहिए, बोर्ड से समान रूप से संपर्क करना चाहिए और बार-बार उत्पादन के लिए पर्याप्त रूप से स्थिर रहना चाहिए। खरीदार को आपूर्तिकर्ता से यह पूछना चाहिए कि रोलर सिस्टम संरेखण, तनाव, दबाव और सतह सुरक्षा को कैसे नियंत्रित करता है।
रोलर की सतह की स्थिति महत्वपूर्ण क्यों है?
चिकिन के पेज पर बताया गया है कि यदि यूनिट को फोटोरेसिस्ट फिल्म लैमिनेटर के रूप में उपयोग के लिए कॉन्फ़िगर किया गया है, तो रोलर की सतह की स्थिति बहुत मायने रखती है। एक साफ और एकसमान रोलर सतह खरोंच और असमान लेमिनेशन लाइनों को कम करने में मदद करती है, खासकर पतली फिल्मों को प्रोसेस करते समय जो आसानी से मुड़ या खिंच सकती हैं। पेज पर यह भी बताया गया है कि छवि से रोलर की सटीक सामग्री की पुष्टि नहीं की जा सकती है, इसलिए खरीदारों को ऑर्डर देने से पहले रोलर की वास्तविक विशिष्टताओं के बारे में पूछना चाहिए।
यह खरीदारी का एक महत्वपूर्ण पहलू है। ड्राई फिल्म लेमिनेशन में, रोलर केवल एक यांत्रिक भाग नहीं है। यह फिल्म की सतह और बॉन्डिंग की एकरूपता को सीधे प्रभावित करता है। किसी भी प्रकार की क्षति, गंदगी, सपाट धब्बा, खराब कोटिंग या असमान कठोरता प्रक्रिया दोष के रूप में दिखाई दे सकती है।
फोटोरेसिस्ट लैमिनेटिंग मशीन चुनने से पहले, खरीदारों को निम्नलिखित प्रश्न पूछने चाहिए:
रोलर बनाने के लिए किस सामग्री का उपयोग किया जाता है?
इनमें से कौन से रोलर लेपित हैं और कौन से धातु के गाइड रोलर हैं?
रोलर रनआउट को कैसे नियंत्रित किया जाता है?
रोलर्स को कैसे साफ करना चाहिए?
रोलर की सतहों का निरीक्षण कितनी बार किया जाना चाहिए?
क्या रोलर के दबाव को समायोजित किया जा सकता है?
क्या रोलर की कठोरता या आवरण को अनुकूलित किया जा सकता है?
अगर फिल्म पर आसानी से खरोंच लग जाए या वह खिंच जाए तो क्या होगा?
ये प्रश्न अनावश्यक नहीं हैं। इनका सीधा संबंध उपज और पुनरावृत्ति से है।
क्या यह मशीन ऊष्मा का उपयोग करती है?
उत्पाद पृष्ठ पर सावधानीपूर्वक उत्तर दिया गया है: एक सामान्य ड्राई फिल्म लेमिनेशन प्रक्रिया में, मशीन के डिज़ाइन के आधार पर ऊष्मा, दबाव या विशुद्ध रूप से यांत्रिक संपीड़न का उपयोग किया जा सकता है, लेकिन पृष्ठ पर प्रदर्शित उत्पाद डेटा तापन क्षमता की पुष्टि नहीं करता है। इसलिए, जब तक आपूर्तिकर्ता स्वयं इसकी जानकारी न दे, तापीय विशेषताओं को अज्ञात ही माना जाना चाहिए।
यह महत्वपूर्ण है क्योंकि कई खरीदार यह मान लेते हैं कि हर ड्राई फिल्म लैमिनेटर में नियंत्रित हीटिंग की सुविधा होती है। यह धारणा गलत हो सकती है। कुछ कॉन्फ़िगरेशन हीट-असिस्टेड लैमिनेशन का उपयोग करते हैं, जबकि अन्य प्रेशर और वेब हैंडलिंग पर केंद्रित होते हैं। सही प्रक्रिया फिल्म के प्रकार, बोर्ड की तैयारी, एडहेसिव के व्यवहार और उत्पादन आवश्यकताओं पर निर्भर करती है।
एक खरीदार को पूछना चाहिए:
क्या इसमें हीटिंग शामिल है?
हीटिंग की सुविधा उपलब्ध होने पर तापमान की कितनी रेंज उपलब्ध होगी?
तापमान को कैसे नियंत्रित किया जाता है?
रोलर की चौड़ाई में ऊष्मा कितनी एकसमान है?
क्या कुछ खास सामग्रियों के लिए हीटिंग को बंद किया जा सकता है?
वार्म-अप के लिए कितना समय आवश्यक है?
तापमान को कैसे मापा और प्रदर्शित किया जाता है?
क्या फिल्म आपूर्तिकर्ता को लेमिनेशन के लिए किसी विशिष्ट तापमान की आवश्यकता होती है?
यदि आपूर्तिकर्ता हीटिंग क्षमता की पुष्टि नहीं कर सकता है, तो इसे खरीद संबंधी आवश्यकताओं में एक अनुमानित विशेषता के रूप में न लिखें। ऑर्डर देने से पहले इसकी पुष्टि कर लें।
यह मशीन लेमिनेशन संबंधी दोषों को कम करने में कैसे मदद करती है?
ड्राई फिल्म लेमिनेशन में अक्सर झुर्रियाँ, बुलबुले, किनारों का टेढ़ापन, असमान दबाव के निशान, खरोंच, खराब बॉन्डिंग और संदूषण जैसी मुख्य कमियाँ पाई जाती हैं। चिकिन के उत्पाद पृष्ठ पर झुर्रियों, बुलबुलों, असमान दबाव के निशान, फंसी हुई हवा, संरेखण में विचलन, अस्थिर फीड तनाव, खरोंच, असमान लेमिनेशन लाइनें और धूल से संबंधित दोषों का स्पष्ट रूप से उल्लेख किया गया है, जिन्हें एक स्थिर मशीन कम करने में सहायक हो सकती है।
यह मशीन अधिक नियंत्रित मार्ग को समर्थन देकर मदद करती है:
फिल्म को स्वतंत्र रूप से संभालने के बजाय एक रोल से फीड किया जाता है।
रोलर्स फिल्म को एक निर्धारित वेब पथ के माध्यम से निर्देशित करते हैं।
संपर्क क्षेत्र हाथ से दबाव डालने की तुलना में अधिक समान और दोहराने योग्य दबाव उत्पन्न करता है।
कैबिनेट और फ्रेम मिलकर एक स्थिर प्रक्रिया केंद्र बनाते हैं।
ड्राइव सेक्शन स्थिर सामग्री संचलन में सहायता करता है।
नियंत्रण पैनल परिचालन स्थितियों के समायोजन का समर्थन कर सकता है, हालांकि सटीक कार्यों की पुष्टि की जानी चाहिए।
एक मशीन हर समस्या का समाधान नहीं कर सकती। यदि बोर्ड की सतह गंदी है, सूखी फिल्म को ठीक से स्टोर नहीं किया गया है, ऑपरेटर फिल्म को गलत तरीके से संभालता है, या एक्सपोज़र प्रक्रिया गलत है, तो भी दोष हो सकते हैं। लेकिन एक स्थिर लैमिनेटर एक प्रमुख समस्या को कम करता है: अनियंत्रित स्थानांतरण।
खरीदारों को गुणवत्ता नियंत्रण का मूल्यांकन कैसे करना चाहिए?
चिकिन के उत्पाद पृष्ठ पर बताया गया है कि खरीदारों को बाहरी ढांचे से आगे बढ़कर अन्य पहलुओं पर भी ध्यान देना चाहिए। महत्वपूर्ण प्रश्नों में यह शामिल है कि क्या रोलर्स सही ढंग से चलते हैं, क्या फीड पाथ संरेखित रहता है, और क्या कंट्रोल पैनल संचालन के दौरान व्यावहारिक समायोजन की अनुमति देता है। एक अच्छी मशीन झुर्रियों, किनारों के टेढ़ेपन और असमान बॉन्डिंग दबाव को कम करने में सहायक होनी चाहिए।
यह एक व्यावहारिक गुणवत्ता नियंत्रण चेकलिस्ट प्रदान करता है। खरीदारों को निम्नलिखित का मूल्यांकन करना चाहिए:
रोलर समानांतरता।
रोलर की सतह की स्थिति।
फ़ीड पथ स्थिरता।
फिल्म में तनाव का व्यवहार।
बोर्ड प्रवेश संरेखण।
दबाव की स्थिरता।
लेमिनेशन क्षेत्र के आसपास स्वच्छता बनाए रखना।
ऑपरेटर द्वारा दोहराव की सेटिंग।
रोलर और ड्राइव घटकों के रखरखाव के लिए पहुंच।
एक्सपोजर और डेवलपिंग के बाद लेमिनेशन के वास्तविक नमूने।
सबसे अच्छा परीक्षण केवल लेमिनेटेड बोर्ड को तुरंत देखकर ही नहीं किया जा सकता। खरीदारों को यह जांचना चाहिए कि फिल्म बाद में इमेजिंग में सही ढंग से काम करती है या नहीं। यदि एक्सपोज़र या डेवलपिंग के बाद बुलबुले या झुर्रियाँ दिखाई देती हैं, तो लेमिनेटर में समायोजन की आवश्यकता हो सकती है।
खरीदार मूल्यांकन चेकलिस्ट
| मूल्यांकन क्षेत्र | खरीदारों को किन बातों की पुष्टि करनी चाहिए | यह क्यों मायने रखती है |
| बोर्ड / सब्सट्रेट का आकार | किस आकार और मोटाई के बोर्ड को संसाधित किया जा सकता है? | यह सुनिश्चित करता है कि मशीन पीसीबी उत्पादन की वास्तविक आवश्यकताओं के अनुरूप हो। |
| फिल्म का प्रकार | इसमें किस प्रकार के ड्राई फिल्म फोटोरेसिस्ट फॉर्मेट और रोल साइज का उपयोग किया जाता है? | रोलर की चौड़ाई, फीड पथ और तनाव की आवश्यकताओं को निर्धारित करता है। |
| रोलर की चौड़ाई | उपयोग योग्य रोलर की चौड़ाई कितनी उपलब्ध है? | बोर्ड या फिल्म के आकार के साथ बेमेल होने से रोकता है |
| रोलर सामग्री | इसमें किस प्रकार की कोटिंग, कठोरता और सतह की फिनिश का उपयोग किया गया है? | यह खरोंच, दबाव की रेखाओं और फिल्म ट्रांसफर की गुणवत्ता को प्रभावित करता है। |
| दबाव नियंत्रण | लेमिनेशन प्रेशर को कैसे सेट और दोहराया जाता है? | बुलबुले और असमान बंधन को कम करने में मदद करता है |
| भोजन व्यवहार | क्या फीड स्पीड को एडजस्ट किया जा सकता है, और फिल्म टेंशन को कैसे नियंत्रित किया जाता है? | फिल्म के खिसकने और झुर्रियों को कम करने में मदद करता है |
| तापन क्षमता | क्या इसमें हीटिंग शामिल है, और यह किस तापमान सीमा के लिए लागू होती है? | इसकी पुष्टि करना आवश्यक है क्योंकि यह पृष्ठ हीटिंग की पुष्टि नहीं करता है। |
| कंट्रोल पैनल | डिस्प्ले, स्विच, इंडिकेटर लाइट और नॉब किन कार्यों को नियंत्रित करते हैं? | दैनिक संचालन और दोहराव पर प्रभाव डालता है |
| रखरखाव पहुंच | रोलर्स, बेयरिंग्स, बेल्ट्स और कोटिंग्स का निरीक्षण या प्रतिस्थापन कैसे किया जाता है? | मशीन की दीर्घकालिक स्थिरता की रक्षा करता है |
| लाइन एकीकरण | क्या यह यूनिट अकेले काम कर सकती है या अपस्ट्रीम/डाउनस्ट्रीम स्टेशनों से जुड़ सकती है? | यह मशीन को फ़ैक्टरी लेआउट से मिलाने में मदद करता है। |
| अनुकूलन | क्या रोलर का व्यास, रोलर की सतह, फीड की दिशा, कंट्रोल लेआउट या कैबिनेट के आयामों को समायोजित किया जा सकता है? | प्रक्रिया अनुकूलता में सुधार करता है |
| आपूर्तिकर्ता समर्थन | क्या आपूर्तिकर्ता फिल्म के प्रकार, बोर्ड के आकार और उत्पादन लक्ष्य की समीक्षा कर सकता है? | खरीद जोखिम को कम करता है |
खरीददारी से पहले खरीदारों को किन बातों की पुष्टि करनी चाहिए?
क्योंकि उत्पाद पृष्ठ पर सटीक सहनशीलता, गति सीमा या तापमान सीमा का उल्लेख नहीं है, इसलिए खरीदारों को खरीद से पहले पुष्ट डेटा का अनुरोध करना चाहिए। चिकिन के पृष्ठ पर रोलर की चौड़ाई, वेब की चौड़ाई, ड्राइव विधि, दबाव नियंत्रण और बियरिंग, बेल्ट या कोटिंग से संबंधित रखरखाव आवश्यकताओं के बारे में जानकारी मांगने की सलाह दी जाती है।
एक सशक्त जांच में निम्नलिखित बातें शामिल होनी चाहिए:
बोर्ड का आकार।
बोर्ड की मोटाई।
तांबे की सतह तैयार करने की विधि।
ड्राई फिल्म का ब्रांड या सामग्री का प्रकार।
फिल्म की चौड़ाई और रोल का प्रारूप।
आवश्यक लेमिनेशन गुणवत्ता।
वर्तमान दोष समस्या।
अपेक्षित उत्पादन मात्रा।
हीटिंग या कमरे के तापमान पर लेमिनेशन की आवश्यकता।
दबाव नियंत्रण की आवश्यकता।
चारा खिलाने की दिशा संबंधी आवश्यकता।
कारखाने का क्षेत्रफल।
अपस्ट्रीम या डाउनस्ट्रीम प्रक्रिया कनेक्शन।
आवश्यक बिजली का सामान।
रखरखाव संबंधी अपेक्षाएँ।
यह जानकारी आपूर्तिकर्ता को सामान्य प्रयोजन वाले सेटअप के बजाय वास्तविक प्रक्रिया के आधार पर मशीन कॉन्फ़िगरेशन की सिफारिश करने की अनुमति देती है।
खरीदारों को सही ड्राई फिल्म लैमिनेटर का चुनाव कैसे करना चाहिए?
सही ड्राई फिल्म लैमिनेटर का चुनाव बोर्ड के आकार, फिल्म के प्रारूप, प्रक्रिया की संवेदनशीलता, उत्पादन मात्रा और उत्पादन लेआउट पर निर्भर करता है। चिकिन के पेज पर बताया गया है कि सबसे महत्वपूर्ण निर्णय लेने वाले कारक हैं: संसाधित किए जा रहे बोर्ड या रोल का आकार, फिल्म का प्रारूप, और क्या खरीदार को सरल मार्गदर्शन की आवश्यकता है या अधिक नियंत्रित लैमिनेशन चरण की। खरीदारों को इंस्टॉलेशन के लिए आवश्यक स्थान, विद्युत आवश्यकताओं और यह भी सुनिश्चित करना चाहिए कि मशीन मौजूदा पीसीबी निर्माण उपकरण लाइन में फिट बैठती है या नहीं।
यदि उत्पादन सीमित हो और उत्पाद में विविधता अधिक हो, तो प्रोटोटाइप कक्ष के लिए एक कॉम्पैक्ट स्टैंडअलोन लैमिनेटर पर्याप्त हो सकता है। फैक्ट्री उत्पादन लाइन के लिए, खरीदार को बेहतर फीड नियंत्रण, आसान रखरखाव सुविधा, बेहतर ऑपरेटर सेटिंग्स और अपस्ट्रीम या डाउनस्ट्रीम हैंडलिंग स्टेशनों के साथ एकीकरण की आवश्यकता हो सकती है।
चयन प्रक्रिया उत्पादन समस्या के अनुरूप होनी चाहिए:
यदि झुर्रियाँ मुख्य समस्या हैं, तो फिल्म पथ, तनाव, रोलर संरेखण और ऑपरेटर द्वारा डाले गए भार की समीक्षा करें।
यदि बुलबुले मुख्य समस्या हैं, तो दबाव, बोर्ड की सफाई, सतह की तैयारी, रोलर की स्थिति और यदि लागू हो तो हीटिंग की समीक्षा करें।
यदि एज वांडर समस्या है, तो गाइड, वेब ट्रैकिंग, रोल होल्डिंग और फीड स्टेबिलिटी की समीक्षा करें।
यदि खरोंच समस्या का कारण हैं, तो रोलर की सतह, सफाई विधि, फिल्म को संभालने का तरीका और संपर्क सामग्री की समीक्षा करें।
यदि असंगत बॉन्डिंग समस्या है, तो दबाव की पुनरावृत्ति क्षमता, तापन क्षमता, रोलर संपर्क और बोर्ड की समतलता की समीक्षा करें।
समस्या-आधारित यह चयन, मशीन द्वारा दिखावट के आधार पर खरीदारी करने की तुलना में अधिक उपयोगी है।
यह उत्पाद मैनुअल फिल्म एप्लीकेशन से किस प्रकार भिन्न है?
मैनुअल ड्राई फिल्म एप्लिकेशन छोटे प्रयोगों या बहुत कम मात्रा वाले नमूनों के लिए कारगर हो सकता है। लेकिन इसे मानकीकृत करना मुश्किल है। ऑपरेटर अलग-अलग दबाव डाल सकते हैं। हैंडलिंग के दौरान फिल्म खिसक सकती है। हवा फंस सकती है। मैनुअल प्लेसमेंट के दौरान धूल अंदर जा सकती है। फिल्म के किनारे सिकुड़ या खिंच सकते हैं।
चिकिन की मशीन की स्थिति अलग है। इसमें रोल-फेड वेब पाथ, कई रोलर, संलग्न कैबिनेट बेस, पावर्ड ड्राइव कंपोनेंट, रोलर सपोर्ट, गाइड आर्म और दाईं ओर कंट्रोल पैनल का उपयोग किया गया है। ये स्पष्ट विशेषताएं फ्रीहैंड फिल्म प्लेसमेंट की तुलना में अधिक नियंत्रित हैंडलिंग प्रक्रिया में सहायक हैं।
इस अंतर को संक्षेप में इस प्रकार बताया जा सकता है:
मैन्युअल अनुप्रयोग ऑपरेटर के कौशल पर निर्भर करता है।
एक लेमिनेटर निर्देशित फिल्म पथ बनाता है।
मैन्युअल दबाव को दोहराना मुश्किल है।
रोलर का संपर्क अधिक सुसंगत हो सकता है।
हाथ से संभालने पर हवा फंसने की संभावना अधिक होती है।
सही तरीके से सेट करने पर नियंत्रित रोलर पथ बुलबुले को कम कर सकता है।
बैच उत्पादन के लिए मैन्युअल प्लेसमेंट धीमी प्रक्रिया है।
रोल-फेड हैंडलिंग अधिक स्थिर उत्पादन सुनिश्चित कर सकती है।
मैन्युअल रूप से किए गए कार्य के परिणाम अलग-अलग शिफ्टों में भिन्न हो सकते हैं।
मशीन आधारित लेमिनेशन को मानकीकृत करना आसान है।
बी2बी खरीदारों के लिए, पीसीबी ड्राई फिल्म एप्लीकेटर का यही वास्तविक मूल्य है।
पीसीबी एक्सपोजर और एचिंग के साथ इसका क्या संबंध है?
ड्राई फिल्म लेमिनेशन अंतिम लक्ष्य नहीं है। यह बोर्ड को बाद में इमेजिंग के लिए तैयार करता है। चिकिन के उत्पाद पृष्ठ पर बताया गया है कि लेमिनेशन में छोटे-मोटे दोष आगे की इमेजिंग और एचिंग को प्रभावित कर सकते हैं।
इसका अर्थ है कि लेमिनेटर का चयन पूरी प्रक्रिया को ध्यान में रखकर किया जाना चाहिए। एक्सपोज़र टीम को फिल्म की मोटाई और बॉन्डिंग में एकरूपता की आवश्यकता हो सकती है। डेवलपिंग प्रक्रिया में कमजोर लेमिनेशन का पता चल सकता है। एचिंग से पहले बने बुलबुले या झुर्रियों के कारण उत्पन्न छवि दोष दिखाई दे सकते हैं। निरीक्षण से लेमिनेशन के दौरान शुरू हुई पैटर्न संबंधी समस्याएं सामने आ सकती हैं।
एक समझदार खरीदार को लैमिनेटर का चयन करते समय इमेजिंग और एचिंग विभाग के प्रोसेस इंजीनियरों की सलाह लेनी चाहिए। खरीद विभाग को केवल मूल्य सूची देखकर ही मशीन का चयन नहीं करना चाहिए। सर्वोत्तम परिणाम तब प्राप्त होते हैं जब उत्पादन, इंजीनियरिंग, रखरखाव और खरीद विभाग सभी प्रक्रिया संबंधी आवश्यकताओं पर सहमत हों।
खरीदारों को किन अनुकूलन विकल्पों पर चर्चा करनी चाहिए?
चिकिन के पेज पर बताया गया है कि सामान्य अनुकूलन बिंदुओं में रोलर का व्यास, रोलर की सतह का प्रकार, नियंत्रण लेआउट, फीड की दिशा, कैबिनेट के आयाम और अपस्ट्रीम या डाउनस्ट्रीम हैंडलिंग स्टेशनों के साथ एकीकरण शामिल हैं। ये विवरण निर्धारित करते हैं कि मशीन एक स्वतंत्र इकाई के रूप में काम करती है या व्यापक कन्वर्टिंग या पीसीबी ड्राई फिल्म प्रोसेसिंग वर्कफ़्लो के हिस्से के रूप में।
अनुकूलन पर प्रारंभिक चरण में ही चर्चा की जानी चाहिए जब:
बोर्ड के आकार असामान्य हैं।
फिल्म की चौड़ाई मानक रोलर की चौड़ाई से मेल नहीं खाती।
मशीन को एक विशिष्ट लाइन दिशा के अनुरूप होना चाहिए।
ऑपरेटरों को एक निश्चित नियंत्रण लेआउट की आवश्यकता होती है।
रखरखाव कार्य के लिए पहुंच सीमित है।
मशीन को अपस्ट्रीम क्लीनिंग या डाउनस्ट्रीम एक्सपोजर से कनेक्ट होना चाहिए।
रोलर की सतहें एक संवेदनशील फिल्म प्रकार के अनुरूप होनी चाहिए।
उत्पादन क्षेत्र के लिए स्थान संबंधी सख्त आवश्यकताएं हैं।
एक उपयुक्त आपूर्तिकर्ता को अंतिम कॉन्फ़िगरेशन की सिफारिश करने से पहले इन विवरणों के बारे में पूछना चाहिए।
खरीदारों को आपूर्तिकर्ता का मूल्यांकन कैसे करना चाहिए?
एक अच्छे पीसीबी निर्माण उपकरण आपूर्तिकर्ता को केवल मशीन ही नहीं बेचनी चाहिए। उसे खरीदारों को लेमिनेशन प्रक्रिया को परिभाषित करने में मदद करनी चाहिए।
आपूर्तिकर्ता को पूछना चाहिए:
किस प्रकार की ड्राई फिल्म का उपयोग किया जा रहा है?
तांबे की सतह को तैयार करने के लिए किस प्रकार की विधि का उपयोग किया जाता है?
बोर्ड के आकार और मोटाई की सीमा क्या होनी चाहिए?
वर्तमान में कौन-कौन सी खामियां सामने आ रही हैं?
क्या इसे गर्म करने की आवश्यकता है?
किस प्रकार के दबाव नियंत्रण की आवश्यकता है?
रोलर की चौड़ाई और फिल्म की चौड़ाई कितनी होनी चाहिए?
क्या यह मशीन स्टैंडअलोन है या लाइन से जुड़ी हुई है?
उत्पादन का कौन सा लक्ष्य प्राप्त करना आवश्यक है?
किस प्रकार की रखरखाव सहायता की अपेक्षा है?
चिकिन के उत्पाद पृष्ठ पर पीसीबी ड्राई फिल्म लेमिनेशन मशीन खरीदने वाले ग्राहकों को सलाह दी जाती है कि वे आपूर्तिकर्ता के साथ सब्सट्रेट का आकार, फिल्म का प्रकार और उत्पादन लक्ष्य साझा करें। यह जानकारी मशीन की संरचना को वास्तविक प्रक्रिया के अनुरूप बनाने में मदद करती है, बजाय इसके कि किसी सामान्य सेटअप पर निर्भर रहा जाए।
यह बिल्कुल सही बी2बी खरीद का तरीका है।
व्यावहारिक उदाहरण: छोटे बैच वाली पीसीबी इमेजिंग लाइन में बुलबुले कम करना
मान लीजिए कि एक छोटी मात्रा में पीसीबी बनाने वाली कंपनी औद्योगिक नियंत्रण बोर्ड बनाती है। फैक्ट्री यूवी किरणों के संपर्क में आने और एचिंग से पहले ड्राई फिल्म फोटोरेसिस्ट का उपयोग करती है। टीम ने देखा कि लेमिनेशन के बाद कुछ पैनलों में छोटे बुलबुले और किनारों पर झुर्रियाँ दिखाई देती हैं। दोष दर स्थिर नहीं है। कुछ शिफ्टों में स्वीकार्य बोर्ड बनते हैं, जबकि अन्य में अधिक सुधार की आवश्यकता होती है।
इंजीनियरिंग टीम प्रक्रिया की समीक्षा करती है। तांबे की सतह की तैयारी स्वीकार्य है, लेकिन फिल्म को संभालने में अनियमितता है। ऑपरेटर मैन्युअल रूप से फिल्म को निर्देशित करते हैं, और दबाव पर्याप्त रूप से एक जैसा नहीं रहता। कुछ बोर्डों में फिल्म स्थानांतरण के दौरान किनारों में हल्का विचलन भी दिखाई देता है।
फैक्ट्री ने अधिक नियंत्रित रोलर पथ वाली पीसीबी ड्राई फिल्म लेमिनेशन मशीन का मूल्यांकन करने का निर्णय लिया। चिकिन की मशीन उपयुक्त होगी क्योंकि इसके उत्पाद पृष्ठ में स्थिर फिल्म पथ, नियंत्रित और दोहराने योग्य स्थानांतरण, मार्गदर्शन, तनाव और दबाव के लिए कई रोलर, संलग्न कैबिनेट बेस, पावर्ड ड्राइव सेक्शन और स्वच्छ फोटोरेसिस्ट स्थानांतरण के माध्यम से कम रीवर्क जैसी विशेषताओं पर जोर दिया गया है।
खरीददारी करने से पहले, खरीदार को आपूर्तिकर्ता को निम्नलिखित जानकारी भेजनी चाहिए:
बोर्ड का आकार।
फिल्म का प्रकार।
फिल्म की चौड़ाई।
वर्तमान में मौजूद खराबी की तस्वीरें।
उत्पादन मात्रा।
दबाव समायोजन की आवश्यकता है।
क्या हीटिंग की आवश्यकता है?
उपलब्ध स्थान।
पसंदीदा भोजन दिशा।
आपूर्तिकर्ता को रोलर की चौड़ाई, वेब की चौड़ाई, ड्राइव विधि, दबाव नियंत्रण, रोलर सतह का प्रकार, आवश्यकता पड़ने पर तापन क्षमता और रखरखाव संबंधी आवश्यकताओं की पुष्टि करनी चाहिए। यदि नमूना लेमिनेशन में कम बुलबुले और बेहतर फिल्म संरेखण दिखाई देता है, तो मशीन इमेजिंग तैयारी प्रक्रिया को स्थिर करने में मदद कर सकती है।
यह मामला मशीन के व्यावहारिक महत्व को दर्शाता है: न केवल फिल्म लगाने में, बल्कि एक्सपोजर और एचिंग से पहले भिन्नता को कम करने में भी।
खरीदारी में होने वाली आम गलतियाँ
पहली गलती यह मान लेना है कि हर लैमिनेटर में हीटिंग की सुविधा होती है। चिकिन पेज पर लिखा है कि उत्पाद डेटा में हीटिंग क्षमता की पुष्टि नहीं की गई है, इसलिए जब तक आपूर्तिकर्ता इसकी पुष्टि न कर दे, तब तक थर्मल विशेषताओं को अज्ञात ही माना जाना चाहिए।
दूसरी गलती सिर्फ कीमत के आधार पर चयन करना है। कम कीमत वाला लैमिनेटर भी महंगा पड़ सकता है अगर उससे बुलबुले, झुर्रियां, खरोंचें या दोबारा काम करने की जरूरत पड़ जाए।
तीसरी गलती रोलर की सतहों को नजरअंदाज करना है। रोलर की कोटिंग, सफाई, फैलाव और कठोरता फिल्म की गुणवत्ता को प्रभावित कर सकती है।
चौथी गलती फिल्म की चौड़ाई और बोर्ड के आकार की पुष्टि न करना है। वास्तविक सामग्री प्रारूप के अनुरूप न होने वाली मशीन उत्पादन को धीमा कर देगी।
पांचवीं गलती दबाव नियंत्रण के बारे में न पूछना है। असमान दबाव से बॉन्डिंग में भिन्नता और दिखाई देने वाले निशान उत्पन्न हो सकते हैं।
छठी गलती लेमिनेशन को एक्सपोज़र और एचिंग से अलग मानना है। दोष बाद में दिखाई दे सकते हैं, लेकिन मूल कारण लेमिनेशन हो सकता है।
सातवीं गलती रखरखाव पर चर्चा न करना है। बियरिंग, बेल्ट, रोलर कोटिंग और ड्राइव घटकों को समय-समय पर निरीक्षण की आवश्यकता होती है।
खरीदारों के लिए अक्सर पूछे जाने वाले प्रश्न
1. पीसीबी ड्राई फिल्म लेमिनेशन मशीन का मुख्य कार्य क्या है?
पीसीबी ड्राई फिल्म लेमिनेशन मशीन तैयार तांबे की सतह पर ड्राई फिल्म फोटोरेसिस्ट लगाती है। चिकिन के अनुसार, यह मशीन झुर्रियों, बुलबुलों या असमान दबाव के निशानों के बिना ड्राई फिल्म लगाने के लिए बनाई गई है, जिससे आगे की इमेजिंग और एचिंग को स्थिर करने में मदद मिलती है।
2. क्या इस मशीन में हीटिंग की सुविधा निश्चित रूप से शामिल है?
उत्पाद पृष्ठ पर तापन क्षमता की पुष्टि नहीं की गई है। इसमें कहा गया है कि मशीन के डिज़ाइन के आधार पर ऊष्मा, दबाव या विशुद्ध रूप से यांत्रिक संपीड़न का उपयोग किया जा सकता है, लेकिन तापीय विशेषताओं को तब तक अज्ञात माना जाना चाहिए जब तक कि आपूर्तिकर्ता उन्हें सीधे प्रदान न करे।
3. खरीदारों को ऑर्डर देने से पहले किन बातों की पुष्टि करनी चाहिए?
खरीदारों को रोलर की चौड़ाई, वेब की चौड़ाई, ड्राइव विधि, दबाव नियंत्रण, रोलर सतह का प्रकार, बोर्ड के आकार की सीमा, फिल्म का प्रारूप, विद्युत आवश्यकताएं, रखरखाव आवश्यकताएं और यह सुनिश्चित करना चाहिए कि मशीन मौजूदा पीसीबी निर्माण लाइन के अनुकूल है या नहीं।
4. रोलर की सतहें क्यों महत्वपूर्ण हैं?
रोलर की सतह की स्थिति फिल्म की गुणवत्ता को प्रभावित करती है। चिकिन के पेज पर बताया गया है कि एक साफ और एकसमान रोलर सतह खरोंच और असमान लेमिनेशन लाइनों को कम करने में मदद करती है, खासकर पतली फिल्मों को संसाधित करते समय जो आसानी से मुड़ या खिंच सकती हैं।
5. खरीदारों को आपूर्तिकर्ता को कौन सी जानकारी भेजनी चाहिए?
खरीदारों को सब्सट्रेट का आकार, फिल्म का प्रकार और उत्पादन लक्ष्य साझा करना चाहिए। चिकिन बताते हैं कि यह जानकारी मशीन की संरचना को वास्तविक प्रक्रिया के अनुरूप बनाने में मदद करती है, बजाय इसके कि किसी सामान्य सेटअप पर निर्भर रहा जाए।
निष्कर्ष
पीसीबी ड्राई फिल्म लेमिनेशन मशीन महत्वपूर्ण है क्योंकि यह पीसीबी इमेजिंग से पहले की सबसे संवेदनशील तैयारी प्रक्रियाओं में से एक को नियंत्रित करती है। यदि ड्राई फिल्म फोटोरेसिस्ट में झुर्रियाँ, बुलबुले, खरोंच, अलाइनमेंट में गड़बड़ी या असमान दबाव हो, तो आगे की एक्सपोज़र, डेवलपिंग और एचिंग प्रक्रिया अस्थिर हो सकती है। एक उपयुक्त लेमिनेटर कारखानों को फिल्म ट्रांसफर की स्थिरता में सुधार करने, रीवर्क को कम करने और विभिन्न बैचों में उत्पादन को दोहराना आसान बनाने में मदद करता है।
चिकिन सीएनसी के उत्पाद पृष्ठ पर इस मशीन को नियंत्रित रोल-फेड ड्राई फिल्म लैमिनेटर के रूप में प्रस्तुत किया गया है, जिसमें मल्टी-रोलर वेब पाथ, संलग्न कैबिनेट बेस, पावर्ड ड्राइव सेक्शन, रोलर सपोर्ट, गाइड आर्म्स, दाईं ओर कंट्रोल पैनल और फर्श पर रखने की सुविधाएँ शामिल हैं। पृष्ठ स्थिर फिल्म पाथ, नियंत्रित संपर्क, दोहराने योग्य स्थानांतरण, कम रीवर्क, स्वच्छ बोर्ड सतह और उत्पादन बैचों में बेहतर फोटोरेसिस्ट स्थिरता पर जोर देता है।
बी2बी खरीदारों के लिए, सबसे सुरक्षित खरीद प्रक्रिया वस्तुनिष्ठ है: सबसे पहले बोर्ड का आकार, ड्राई फिल्म का प्रकार, फिल्म की चौड़ाई, लेमिनेशन दोष, लक्षित आउटपुट, हीटिंग की आवश्यकता, दबाव नियंत्रण की आवश्यकता, फीड दिशा, लाइन एकीकरण और रखरखाव संबंधी आवश्यकताओं को परिभाषित करें। फिर आपूर्तिकर्ता से रोलर विनिर्देश, नियंत्रण कार्य, ड्राइव विधि, अनुकूलन विकल्प और नमूना लेमिनेशन परिणामों की पुष्टि करने के लिए कहें।
एक उपयुक्त फोटोरेसिस्ट लैमिनेटिंग मशीन को न केवल तांबे पर फिल्म को दबाना चाहिए, बल्कि पीसीबी एक्सपोजर और एचिंग से पहले कारखाने को एक स्थिर, दोहराने योग्य और स्वच्छ प्रक्रिया विकसित करने में भी मदद करनी चाहिए।
