추적 가능하고 반복 가능한 기판 위치 지정을 위한 PCB 타겟 드릴러
PCB 타겟 드릴링 장비는 생산 과정에서 발생하는 매우 실질적인 문제를 해결하는 데 도움을 줍니다. 바로 인쇄회로기판(PCB)을 정확하게 위치시켜 마킹, 검사 또는 홀 관련 작업을 불량률과 수동 조정 횟수를 줄이면서 효율적으로 수행하는 방법입니다. 전자 제품 생산에서 기판 위치의 작은 오차는 판독 오류, 코드 중심 이탈, 홀 위치 오류 또는 불량품 발생으로 이어질 수 있습니다. 산업용으로 제작된 PCB 타겟 드릴링 장비는 작업자에게 타겟 정렬 드릴링, 부품 식별 및 기타 정밀 처리 작업을 위한 제어된 작업 환경을 제공하여 수작업과 완전 자동화 사이의 균형을 유지합니다.
제품 개요
사진에 보이는 장비는 캐비닛형 받침대, 통합 디스플레이, 제어 버튼 및 보호 장치가 장착된 가공 헤드를 갖춘 밀폐형 산업용 작업대입니다. 외관상으로 볼 때, 카메라, 레이저 또는 툴링 헤드 아래에 기판이나 부품을 고정해야 하는 전자 제품 제조 장비 작업에 적합해 보입니다. 이러한 구조는 단순한 벤치형 고정 장치가 아니라, 작업 시야 확보, 작업자 안전 및 안정적인 부품 배치를 지원하도록 설계된 장비임을 시사합니다.
정밀 가공용 드릴링 장비를 보다 광범위한 생산 라인 장비와 비교하는 구매자에게 이 유형의 스테이션은 컴팩트한 크기와 체계적인 작업 흐름을 제공합니다. 작업대 근처, 소규모 작업 공간 내 또는 교대 근무 시간 내내 정밀 가공 또는 검사가 반복되는 대규모 공정 라인의 일부로 설치할 수 있습니다.
기계 사양
가시적인 구조와 기능적인 레이아웃
밀폐형 캐비닛 디자인

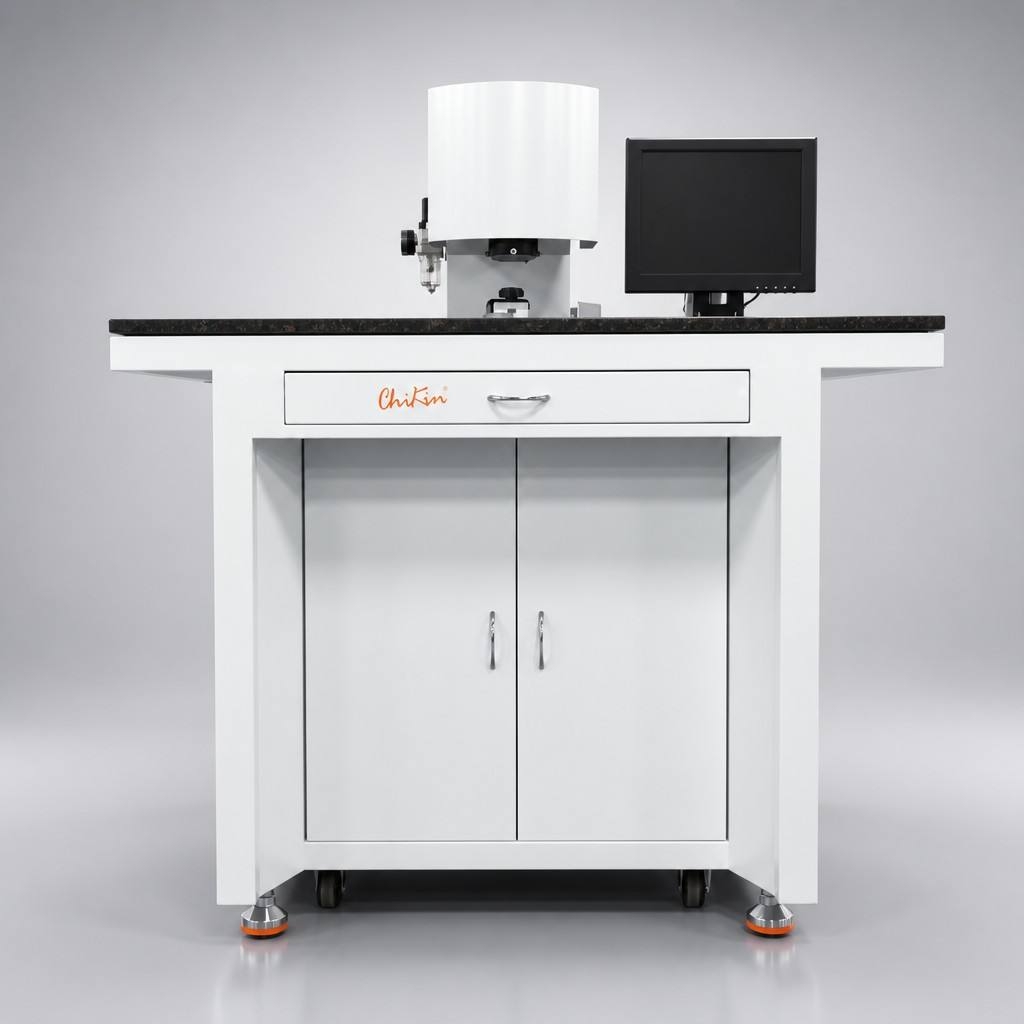

이 기계는 밝은 회색 금속 캐비닛에 검은색 상판과 전면 테두리를 사용합니다. 밀폐형 하단부는 내부 전자 장치를 보호하고 작업 영역 주변의 작업 공간을 더욱 깔끔하게 유지하는 데 도움을 줍니다. 전면 접근 도어 또는 패널을 통해 내부 부품에 대한 유지 보수도 용이합니다.
통합 제어 및 보기
우측 상단에 장착된 평면 모니터는 작업자에게 직접적인 미리보기 또는 제어 인터페이스를 제공합니다. 이는 작업 전에 표시, 기준점 또는 목표 구멍을 확인해야 하는 경우에 유용합니다. 전면 제어 장치에는 표시등과 빨간색 비상 버튼이 포함되어 있으며, 이는 즉각적인 접근 및 정지가 필요한 산업 장비에서 구매자들이 기대하는 표준 기능입니다.
안정적인 위치 지정 기능
바퀴와 수평 조절 발이 보이는 것으로 보아 기계를 원하는 위치로 이동시킨 후 안정화하여 작동시킬 수 있는 기계입니다. 이는 생산 라인을 재구성하거나 여러 작업대에서 장비를 공유하는 공장에 유용한 특징입니다.
구매자들이 일반적으로 필요로 하는 핵심 기능
이미지만으로는 정확한 공정을 확인할 수는 없지만, 보이는 레이아웃은 여러 생산 작업과 잘 맞아떨어집니다.
1. PCB 및 전자 제품 워크플로우를 위한 목표 정렬 드릴링.
2. 일련번호, QR 코드 또는 추적성 라벨 표시 또는 코딩.
3. 드릴링, 마킹 또는 조립 전후의 육안 검사.
4. 제어된 작업대 내부에서의 소형 부품 위치 조정.
전자 조립에 사용되는 모든 홀 위치 지정 장비의 핵심 가치는 일관성입니다. 이 장비는 작업자 간의 편차를 줄이고, 정확한 위치 지정을 지원하며, 작업 헤드 아래 부품의 중심을 유지해야 합니다.
재료 및 마감
기계 본체는 도색된 판금이나 분체 도장된 강철로 만들어졌으며, 검은색 플라스틱 또는 코팅된 금속 트림과 하우징 부품이 사용되었습니다. 표면은 매끄럽고 산업용으로 적합하며, 반복적인 공장 사용과 일상적인 청소에 적합합니다. 상단의 원통형 하우징은 공정 헤드, 광학 모듈 또는 카메라/레이저 하우징의 일부일 가능성이 높지만 정확한 역할은 확인되지 않았습니다.
제공된 자료에 나타난 관련 기계 하위 조립품 내부에는 가공된 알루미늄 또는 스테인리스강 판, 선형 가이드 요소, 케이블 묶음, 주름형 보호 도관 및 공압식 튜브가 있습니다. 이러한 보이는 부품들은 자동화 시스템 내부에서 동작, 고정 또는 위치 지정 기능을 지원할 수 있는 모듈식 기계 구조를 나타냅니다.
제조 및 조립 시 고려 사항
이러한 워크스테이션은 일반적으로 제작된 판금 케이스, 정밀 가공된 브래킷, 가이드 하드웨어, 배선 및 공기 라인이나 케이블을 위한 보호 배선 경로를 조합하여 조립됩니다. 실제로 이는 시스템이 기능뿐만 아니라 유지보수성까지 고려하여 설계되었음을 의미합니다. 깔끔한 배선 경로는 마모를 줄이고, 모듈식 장착 방식은 향후 유지보수를 용이하게 합니다.
PCB 타겟 드릴링 또는 타겟 홀 드릴링 장비로 사용되는 경우, 기계 프레임의 정밀도는 가공 헤드 자체만큼이나 중요합니다. 견고한 베이스, 체계적인 케이블 관리, 그리고 정확한 부품 지지대는 반복적인 가공 과정 동안 정렬 상태를 유지하는 데 도움이 됩니다.
응용 시나리오
이러한 유형의 산업용 작업대는 다양한 생산 환경에 적합할 수 있습니다.
- PCB 및 전자 부품 추적 라인
- 부품 표시 또는 검사 스테이션
- OEM 기계 제조업체 통합 프로젝트
- 소형 부품용 공장 자동화 셀
- 정확도가 중요한 유지보수 또는 재작업 작업대
전자제품 제조 장비를 평가하는 구매자에게 가장 중요한 질문은 해당 장비가 생산 흐름에 적합한지 여부입니다. 공정이 눈에 보이는 정렬 표시, 작업자 확인 또는 보호된 공구 이동에 의존하는 경우, 개방형 프레임 방식보다는 캐비닛형 스테이션이 더 적합한 경우가 많습니다.
맞춤 설정 안내
정확한 기계 기능이 완전히 확정되지 않았으므로 맞춤 제작은 공정 정의부터 시작해야 합니다. 구매자는 드릴링, 마킹, 검사, 분배 또는 기타 모션 제어 작업이 필요한지 명확히 해야 합니다. 그 후, 인클로저 크기, 모니터 배치, 접근 도어 위치, 케이블 배선 및 공작물 고정 방식을 보드 크기 및 라인 레이아웃에 맞춰 조정할 수 있습니다.
맞춤형 홀 위치 결정 장비를 요청할 때는 보드 크기, 목표 위치 요구 사항, 작업자 워크플로, 그리고 장비가 탁상형, 스탠드형 또는 라인 통합형인지 여부를 알려주는 것이 좋습니다. 비전 가이드 기능이 필요한 경우, 카메라 시야, 조명 배치 및 화면 위치를 실제 작업자 사용 환경에 맞춰 조정해 달라고 요청하십시오.
품질 관리 및 구매자 결정 요인
이러한 유형의 장비를 구매할 때는 제작 품질, 내부 레이아웃, 유지보수 접근성, 작동 중 부품 고정 안전성 등을 중점적으로 고려해야 합니다. 디스플레이 인터페이스의 명확성, 제어 장치의 반응성, 캐비닛에 내장된 안전 기능 또한 중요한 결정 요소입니다. 잘 구성된 시스템은 교육이 용이하고 교대 근무 간 일관성 유지가 더 쉽습니다.
생산 라인에 반복적인 위치 지정을 위한 PCB 타겟 드릴링 장비 또는 안정적인 타겟 정렬 드릴링 스테이션이 필요한 경우, 취급 오류를 줄이는 기능, 즉 견고한 외함, 안전한 케이블 관리, 작업자 시야 확보 및 간편한 서비스 접근성을 우선적으로 고려해야 합니다.
적합한 구성을 요청하세요
PCB 타겟 드릴링 장비 또는 관련 자동화 워크스테이션을 찾고 계신다면, 보드 종류, 필요한 작업, 선호하는 장비 레이아웃을 알려주세요. 그러면 공급업체에서 귀사의 생산 작업에 맞는 캐비닛, 제어 패널, 모션 모듈, 인터페이스를 추천해 드릴 수 있습니다. 안정적인 전자 제품 워크플로우를 구축하려는 구매자라면, 적합한 워크스테이션을 초기에 선택하는 것이 재작업, 정렬 오류, 생산 라인 중단 시간을 줄이는 데 도움이 될 수 있습니다.
