ट्रेस करने योग्य और दोहराने योग्य बोर्ड पोजीशनिंग के लिए पीसीबी टारगेट ड्रिलर

पीसीबी टारगेट ड्रिलर एक बहुत ही व्यावहारिक उत्पादन समस्या को हल करने में मदद करता है: प्रिंटेड सर्किट बोर्ड को सटीक रूप से कैसे पोजीशन किया जाए ताकि मार्किंग, निरीक्षण या छेद से संबंधित कार्यों को कम स्क्रैप और कम मैनुअल एडजस्टमेंट के साथ किया जा सके। इलेक्ट्रॉनिक्स उत्पादन में, बोर्ड की स्थिति में छोटी-छोटी गलतियाँ जल्दी ही गलत रीडिंग, ऑफ-सेंटर कोड, गलत जगह पर छेद या रिजेक्टेड पार्ट्स में बदल जाती हैं। औद्योगिक उपयोग के लिए निर्मित पीसीबी टारगेट ड्रिलर ऑपरेटरों को टारगेट अलाइनमेंट ड्रिलिंग, पार्ट आइडेंटिफिकेशन और अन्य सटीक हैंडलिंग चरणों के लिए एक नियंत्रित वर्कस्टेशन प्रदान करता है, जो मैनुअल श्रम और पूर्ण स्वचालन के बीच की स्थिति को दर्शाता है।

उत्पाद अवलोकन

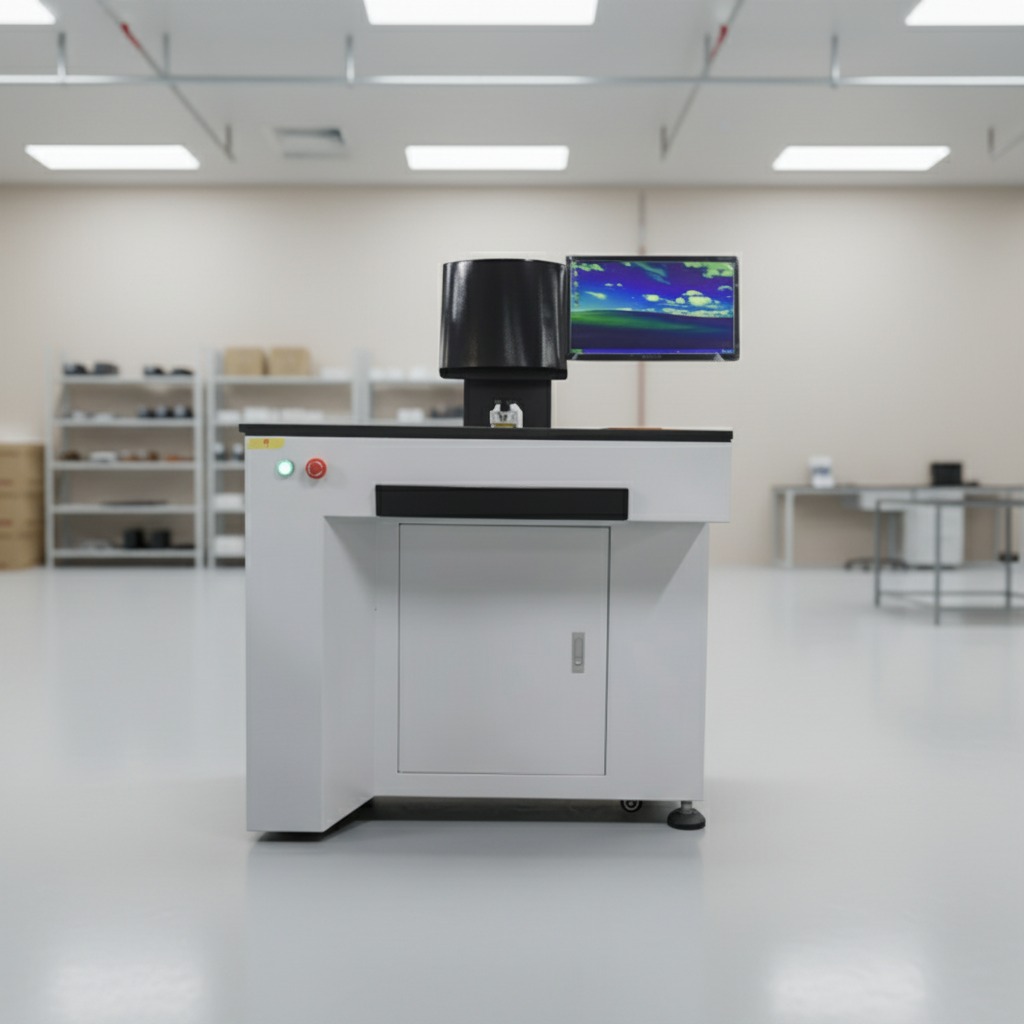

प्रदर्शित उपकरण एक संलग्न औद्योगिक वर्कस्टेशन है जिसमें कैबिनेट-शैली का आधार, एकीकृत डिस्प्ले, नियंत्रण बटन और एक सुरक्षित प्रोसेसिंग हेड है। इसकी संरचना को देखते हुए, यह इलेक्ट्रॉनिक्स निर्माण उपकरणों के उन कार्यों के लिए उपयुक्त प्रतीत होता है जहाँ बोर्ड या घटकों को कैमरा, लेज़र या टूलिंग हेड के नीचे स्थिर स्थिति में रखना आवश्यक होता है। इसका लेआउट एक साधारण बेंच फिक्स्चर की बजाय दृश्यता, ऑपरेटर सुरक्षा और पुर्जों की स्थिर स्थिति सुनिश्चित करने के लिए डिज़ाइन की गई मशीन का संकेत देता है।

टारगेट होल ड्रिलिंग मशीन की तुलना व्यापक उत्पादन-लाइन उपकरणों से करने वाले खरीदारों के लिए, इस प्रकार का स्टेशन कॉम्पैक्ट आकार और अधिक व्यवस्थित कार्यप्रवाह प्रदान करता है। इसे बेंच के पास, एक छोटे से कक्ष में, या एक बड़ी प्रक्रिया लाइन के हिस्से के रूप में स्थापित किया जा सकता है जहाँ शिफ्ट के दौरान टारगेट अलाइनमेंट ड्रिलिंग या निरीक्षण बार-बार किया जाता है।

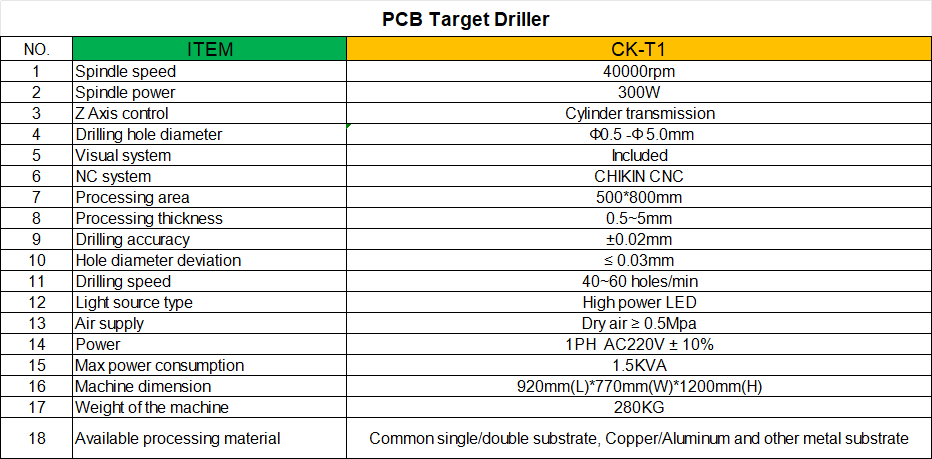

मशीन विनिर्देश

दृश्यमान संरचना और कार्यात्मक लेआउट

संलग्न कैबिनेट डिजाइन

इस मशीन में हल्के भूरे रंग का धातु का कैबिनेट है, जिसकी ऊपरी सतह और सामने की ट्रिमिंग काले रंग की है। इसका बंद आधार आंतरिक इलेक्ट्रॉनिक्स को सुरक्षित रखने में मदद करता है और कार्यक्षेत्र के आसपास के क्षेत्र को साफ-सुथरा रखता है। सामने की ओर एक प्रवेश द्वार या पैनल आंतरिक घटकों तक रखरखाव के लिए पहुंच प्रदान करता है।

एकीकृत नियंत्रण और अवलोकन

ऊपरी दाएं कोने पर लगा फ्लैट-पैनल मॉनिटर ऑपरेटर को सीधा पूर्वावलोकन या नियंत्रण इंटरफ़ेस प्रदान करता है। यह तब उपयोगी होता है जब प्रक्रिया में कार्रवाई करने से पहले निशान, फ़िड्यूशियल या होल टारगेट देखना आवश्यक हो। सामने के नियंत्रणों में एक संकेतक लाइट और एक लाल आपातकालीन बटन शामिल हैं, जो औद्योगिक उपकरणों में खरीदारों द्वारा अपेक्षित मानक विशेषताएं हैं, जहां पहुंच और शटडाउन तत्काल आवश्यक है।

स्थिर स्थिति निर्धारण सुविधाएँ

दिखाई देने वाले कैस्टर और लेवलिंग फुट यह दर्शाते हैं कि मशीन को आसानी से एक जगह से दूसरी जगह ले जाया जा सकता है और फिर संचालन के लिए स्थिर किया जा सकता है। यह उन कारखानों के लिए एक उपयोगी जानकारी है जो उत्पादन लाइनों को पुनर्व्यवस्थित करते हैं या विभिन्न स्टेशनों के बीच उपकरणों को साझा करते हैं।

खरीदारों को आमतौर पर जिन प्रमुख क्षमताओं की आवश्यकता होती है

हालांकि केवल छवि से सटीक प्रक्रिया की पुष्टि नहीं की जा सकती है, लेकिन दिखाई देने वाला लेआउट कई उत्पादन कार्यों के साथ अच्छी तरह से मेल खाता है:

1. पीसीबी और इलेक्ट्रॉनिक्स वर्कफ़्लो के लिए लक्ष्य संरेखण ड्रिलिंग।
2. सीरियल नंबर, क्यूआर कोड या ट्रेसिबिलिटी लेबल के लिए मार्किंग या कोडिंग।
3. ड्रिलिंग, मार्किंग या असेंबली से पहले या बाद में दृश्य निरीक्षण।
4. नियंत्रित वर्कस्टेशन के भीतर छोटे पुर्जों की स्थिति निर्धारण।

इलेक्ट्रॉनिक्स असेंबली में उपयोग होने वाली किसी भी होल पोजिशनिंग मशीन के लिए, मूल मूल्य स्थिरता है। मशीन को ऑपरेटर की त्रुटि को कम करने, सटीक प्लेसमेंट सुनिश्चित करने और वर्किंग हेड के नीचे पार्ट को केंद्र में रखने में मदद करनी चाहिए।

सामग्री और फिनिश

दिखाई देने वाली मशीन की बॉडी पेंट की हुई शीट मेटल या पाउडर-कोटेड स्टील से बनी हुई प्रतीत होती है, जिसमें काले प्लास्टिक या कोटेड मेटल ट्रिम और हाउसिंग एलिमेंट लगे हैं। इसकी सतह चिकनी और औद्योगिक है, जो कारखाने में बार-बार उपयोग और नियमित सफाई के लिए उपयुक्त है। ऊपरी बेलनाकार हाउसिंग संभवतः प्रोसेस हेड, ऑप्टिक्स मॉड्यूल या कैमरा/लेजर एनक्लोजर का हिस्सा है, हालांकि इसकी सटीक भूमिका की पुष्टि नहीं हुई है।

दिए गए डेटा में दर्शाए गए संबंधित मशीन उप-असेम्बलियों के भीतर, मशीनीकृत एल्यूमीनियम या स्टेनलेस स्टील प्लेटें, रैखिक गाइड तत्व, केबल बंडल, नालीदार सुरक्षात्मक पाइप और वायवीय शैली की ट्यूबिंग मौजूद हैं। ये दृश्यमान भाग एक मॉड्यूलर यांत्रिक संरचना की ओर इशारा करते हैं जो स्वचालन प्रणाली के भीतर गति, क्लैम्पिंग या स्थिति निर्धारण कार्यों को समर्थन प्रदान कर सकती है।

विनिर्माण और संयोजन संबंधी विचार

इस तरह का वर्कस्टेशन आमतौर पर गढ़े हुए शीट-मेटल एनक्लोजर, सटीक रूप से निर्मित ब्रैकेट, गाइड हार्डवेयर, वायरिंग और एयर लाइनों या केबलों के लिए सुरक्षित रूटिंग के संयोजन से असेंबल किया जाता है। व्यवहार में, इसका मतलब है कि सिस्टम न केवल कार्यक्षमता के लिए बल्कि रखरखाव में आसानी के लिए भी बनाया गया है। साफ-सुथरी रूटिंग से घिसाव कम होता है, और मॉड्यूलर माउंटिंग से भविष्य में सर्विसिंग आसान हो जाती है।

यदि मशीन का उपयोग पीसीबी टारगेट ड्रिलर या टारगेट होल ड्रिलिंग मशीन के रूप में किया जाता है, तो मैकेनिकल फ्रेम की सटीकता उतनी ही महत्वपूर्ण होती है जितनी कि प्रोसेसिंग हेड की। एक मजबूत आधार, व्यवस्थित केबल प्रबंधन और सटीक पार्ट सपोर्ट बार-बार उपयोग के दौरान अलाइनमेंट को बनाए रखने में मदद करते हैं।

अनुप्रयोग परिदृश्य

इस प्रकार का औद्योगिक वर्कस्टेशन कई उत्पादन वातावरणों के लिए उपयुक्त हो सकता है:

- पीसीबी और इलेक्ट्रॉनिक्स ट्रेसिबिलिटी लाइनें

- घटक अंकन या निरीक्षण स्टेशन

- ओईएम मशीन निर्माता एकीकरण परियोजनाएं

- छोटे पुर्जों के लिए फ़ैक्टरी स्वचालन कक्ष

- रखरखाव या मरम्मत केंद्र जहाँ सटीकता महत्वपूर्ण है

इलेक्ट्रॉनिक्स विनिर्माण उपकरण का मूल्यांकन करने वाले खरीदारों के लिए सबसे महत्वपूर्ण प्रश्न यह है कि क्या मशीन उत्पादन प्रवाह के अनुकूल होगी। यदि प्रक्रिया दृश्य संरेखण चिह्नों, ऑपरेटर की पुष्टि, या सुरक्षित उपकरण संचालन पर निर्भर करती है, तो कैबिनेट-शैली का स्टेशन अक्सर खुले फ्रेम वाले सेटअप की तुलना में बेहतर विकल्प होता है।

अनुकूलन मार्गदर्शन

क्योंकि मशीन की सटीक कार्यप्रणाली पूरी तरह से तय नहीं है, इसलिए अनुकूलन की शुरुआत प्रक्रिया निर्धारण से होनी चाहिए। खरीदारों को यह स्पष्ट करना चाहिए कि उन्हें ड्रिलिंग, मार्किंग, निरीक्षण, वितरण या अन्य गति-नियंत्रित कार्य की आवश्यकता है या नहीं। इसके बाद, बोर्ड के आकार और लाइन लेआउट के अनुसार एनक्लोजर का आकार, मॉनिटर लेआउट, प्रवेश द्वार का स्थान, केबल रूटिंग और वर्कहोल्डिंग विधि का मिलान किया जा सकता है।

कस्टम होल पोजिशनिंग मशीन का अनुरोध करते समय, बोर्ड के आयाम, लक्ष्य स्थान की आवश्यकताएं, ऑपरेटर का कार्यप्रवाह और यह बताना सहायक होता है कि यूनिट बेंचटॉप, फ्लोर-स्टैंडिंग या लाइन-इंटीग्रेटेड होनी चाहिए। यदि प्रक्रिया में विज़न गाइडेंस शामिल है, तो कैमरा व्यू, प्रकाश व्यवस्था और स्क्रीन की स्थिति को वास्तविक ऑपरेटर उपयोग के अनुरूप करने का अनुरोध करें।

गुणवत्ता नियंत्रण और क्रेता निर्णय कारक

इस प्रकार के उपकरणों के लिए, खरीदारों को निर्माण गुणवत्ता, आंतरिक लेआउट, रखरखाव की सुविधा और संचालन के दौरान पुर्जे को कितनी सुरक्षित रूप से रखा जाता है, इन बातों पर ध्यान देना चाहिए। अन्य निर्णय कारकों में डिस्प्ले इंटरफ़ेस की स्पष्टता, नियंत्रणों की प्रतिक्रियाशीलता और कैबिनेट में निर्मित सुरक्षा सुविधाएँ शामिल हैं। एक सुव्यवस्थित प्रणाली पर प्रशिक्षण देना आसान होता है और इसे एक शिफ्ट से दूसरी शिफ्ट में एकरूप बनाए रखना भी आसान होता है।

यदि आपकी लाइन को दोहराव योग्य प्लेसमेंट के लिए पीसीबी टारगेट ड्रिलर या स्थिर टारगेट अलाइनमेंट ड्रिलिंग स्टेशन की आवश्यकता है, तो उन विशेषताओं को प्राथमिकता दें जो हैंडलिंग त्रुटि को कम करती हैं: एनक्लोजर की कठोरता, सुरक्षित केबल प्रबंधन, ऑपरेटर की दृश्यता और सरल सर्विस एक्सेस।

उपयुक्त कॉन्फ़िगरेशन का अनुरोध करें

यदि आप पीसीबी टारगेट ड्रिलर या इससे संबंधित ऑटोमेशन वर्कस्टेशन की तलाश कर रहे हैं, तो कृपया अपने बोर्ड का प्रकार, आवश्यक संचालन विधि और पसंदीदा मशीन लेआउट साझा करें। इससे आपूर्तिकर्ता आपके उत्पादन कार्य के अनुरूप कैबिनेट, कंट्रोल पैनल, मोशन मॉड्यूल और इंटरफ़ेस का चयन कर सकेगा। विश्वसनीय इलेक्ट्रॉनिक्स वर्कफ़्लो बनाने वाले खरीदारों के लिए, सही स्टेशन का चुनाव करने से रीवर्क, अलाइनमेंट त्रुटियों और लाइन रुकने से होने वाले समय की बचत हो सकती है।
